دليل اختيار موصل سلسلة CAZN M: اختيار الحل المناسب من M5 إلى M40

تعد موصلات السلسلة M أساس الاتصال الصناعي، ولكن اختيار الموصل الصحيح لا يقتصر أبدًا على اختيار حجم أكبر. تعتمد استراتيجية الاختيار الحقيقية على المطابقة الدقيقة لثلاثة عوامل رئيسية: مساحة التثبيت، ومتطلبات النقل، والمقاومة البيئية. قد يؤدي اختيار موصل كبير الحجم إلى زيادة التكاليف غير الضرورية واحتلال مساحة قيمة، في حين أن ضغط التثبيت غير المناسب يمكن أن يخلق مخاطر موثوقية مخفية.

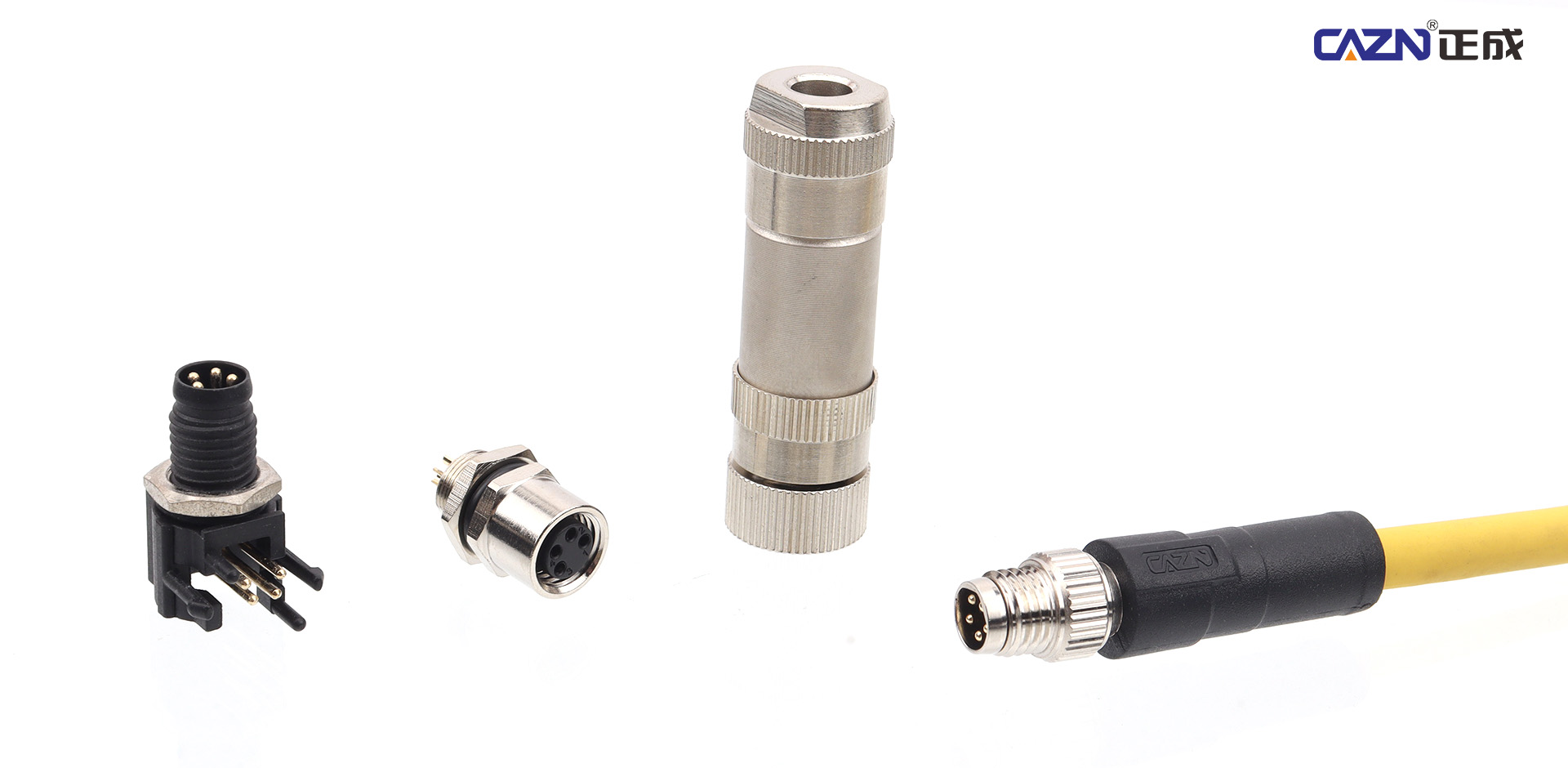

مع مجموعة كاملة من موصلات السلسلة M ذات المعايير الأوروبية التي تغطي M5 إلى M40، توفر CAZN حلول اتصال دقيقة لتطبيقات تتراوح من نقل الإشارات المصغرة إلى المعدات الصناعية عالية الطاقة. بدعم من منشأة تصنيع مملوكة ذاتيًا تبلغ مساحتها 20000 متر مربع وأكثر من 30 تقنية حاصلة على براءة اختراع، تجمع CAZN بين قدرات التصنيع المتقدمة وخبرة التطبيق العملي لمساعدة العملاء على تقليل مخاطر الاختيار وتحسين موثوقية المعدات وتحسين الأداء العام للنظام.

يدمج دليل الاختيار هذا خصائص منتج CAZN والخبرة الهندسية لمساعدة المستخدمين على اتخاذ قرارات أكثر دقة بشأن الموصل أثناء تصميم المعدات وشرائها.

اختيار موصل سلسلة CAZN M: ابدأ بمساحة التثبيت

تعد مساحة التثبيت هي القيد الأول عند اختيار موصل سلسلة M لأن منطقة التثبيت المتاحة تحدد الحد الأقصى لحجم الموصل المقبول. تم تصميم موصلات سلسلة CAZN M وفقًا لأقطار الخيوط المترية من 5 مم إلى 40 مم، مع تحسين كل حجم لسيناريوهات صناعية مختلفة.

بالنسبة للمساحات المحدودة للغاية، مثل أجهزة الاستشعار المصغرة ووحدات التحكم المدمجة والمفاصل الآلية، يعد موصل CAZN M5 حلاً مثاليًا. يتميز بخيط M5 × 0.5، وتصميم مدمج بقطر 5 مم، ودعم 2-4 جهات اتصال، يوفر موصل M5 نقل إشارة ثابتًا مع تيار مقدر يبلغ 1 أمبير. يوفر هيكل القفل الملولب الخاص به مقاومة ممتازة للاهتزاز، مما يجعله مناسبًا للتطبيقات التي لا يمكن فيها تركيب الموصلات التقليدية بسبب قيود المساحة.

عندما تكون هناك حاجة إلى قدرة اتصال أكبر قليلاً في المعدات المدمجة، يوفر موصل CAZN M8 التوازن بين الحجم والأداء. مع خيط M8 × 1.0، ودعم 3-8 جهات اتصال، والتيار المقدر من 1.5 أمبير إلى 4 أمبير، ودرجة حرارة التشغيل من -25 درجة مئوية إلى +85 درجة مئوية، وحماية IP67، تُستخدم موصلات M8 على نطاق واسع في أجهزة الاستشعار الصناعية، ووحدات الإدخال/الإخراج PLC، وأنظمة التشغيل الآلي المدمجة. إن مقاومتها للزيت والبيئات الباردة والاهتزاز الميكانيكي تجعلها مناسبة للتطبيقات الصناعية الصعبة.

بالنسبة للتطبيقات التي تتطلب موثوقية أعلى ضمن مساحة تركيب محدودة، مثل المعدات الطبية وأدوات الاختبار ووحدات التحكم المدمجة، يوفر موصل CAZN M9 حلاً وسيطًا بين M8 وM12. وهو يدعم 2-8 جهات اتصال، والتيار المقدر من 1A إلى 4A، ومتوفر إما بأغلفة معدنية أو بلاستيكية. تضمن آلية القفل اللولبي الآمن أداء اتصال مستقر حتى في ظل الاهتزاز المستمر.

عندما تكون مساحة التثبيت كافية، تصبح الموصلات M12 والأكبر هي الخيار المفضل للتطبيقات الصناعية العامة. أصبح موصل CAZN M12، الذي يتميز بخيط M12 × 1.0، واحدًا من أكثر معايير الاتصال الصناعية المعتمدة على نطاق واسع نظرًا لنطاقه الواسع من خيارات الترميز، وتصميم الإسكان القوي، والتوافق مع أجهزة الاستشعار والمحركات وأنظمة الاتصالات ومعدات التشغيل الآلي.

من المهم أن نفهم أن الموصلات الأكبر حجمًا ليست دائمًا الأفضل. على سبيل المثال، قد يؤدي استخدام موصل M12 في جهاز صغير مصمم للاتصال M5 إلى زيادة صعوبة التثبيت والتكلفة وحجم النظام بشكل كبير دون توفير فوائد إضافية. لدعم التقييم الدقيق، توفر CAZN أكثر من 3000 عينة منتج لاختبار التثبيت قبل الإنتاج على نطاق واسع.

مطابقة اختيار الموصل مع متطلبات نقل البيانات والكهرباء

بعد التأكد من مساحة التثبيت، فإن الخطوة التالية هي اختيار الموصل وفقًا للمتطلبات الكهربائية، بما في ذلك نوع الإشارة، التصنيف الحالي، مستوى الجهد، وسرعة الاتصال.

لنقل الإشارات ذات التيار المنخفض أقل من 1A، يتم اختيار موصلات M5 وM8 وM9 بشكل شائع. تم تصميم هذه الموصلات المدمجة لأجهزة الاستشعار والمفاتيح وتطبيقات إشارات التحكم حيث يكون الأداء الكهربائي المستقر وسلامة الإشارة ضروريين.

بالنسبة لمتطلبات التيار المتوسط ​​بين 1.5 أمبير و10 أمبير، توفر موصلات M8 وM12 وM14 وM16 حلولاً أكثر مرونة. من بينها، موصل CAZN M12 يدعم مجموعة واسعة من المواصفات الكهربائية، مع تيار مقدر من 0.5 أمبير إلى 16 أمبير وجهد من 30 فولت إلى 630 فولت، مما يجعله مناسبًا لأجهزة الاستشعار الصناعية، والمحركات، ومعدات التشغيل الآلي الصغيرة.

يدعم موصل CAZN M14 التيار المقنن من 2A إلى 15A ويتم تطبيقه بشكل شائع في سيناريوهات الطاقة المتوسطة مثل أنظمة الإضاءة LED الخارجية. يوفر موصل M16، المصمم وفقًا للمعيار IEC 61076-2-106، تيارًا مقدرًا من 1A إلى 7A مع قدرة حماية EMI ممتازة، مما يجعله مناسبًا للتطبيقات التي تتطلب طاقة موثوقة ونقل الإشارات.

بالنسبة لتطبيقات الطاقة الأعلى من 10 أمبير إلى 28 أمبير، تعد موصلات M23 و7/8 أكثر ملاءمة. يدعم موصل CAZN M23 التيار المقدر حتى 28 أمبير، وجهد التشغيل حتى 600 فولت، ويتميز بدرع معدني كامل 360 درجة. يمكنه نقل كل من الطاقة والإشارة داخل موصل واحد، مما يجعله خيارًا مثاليًا للمحركات المؤازرة ومحركات الأقراص وأنظمة التحكم في الحركة الصناعية.

يدعم الموصل 7/8 التيار المقنن من 10 أمبير إلى 12 أمبير وهو مصمم خصيصًا لتطبيقات الإمداد بالطاقة المتوسطة والعالية. يتم استخدامه بشكل شائع في البيئات الصناعية الصعبة مثل الصناعات النفطية والكيميائية والصناعات الثقيلة.

للاتصالات الصناعية عالية السرعة، توفر موصلات M12 ذات التشفير D وX حلولاً متخصصة. تم تصميم موصل CAZN M12 D-coded لشبكة إيثرنت صناعية بسرعة 100 ميجابت في الثانية، ويدعم البروتوكولات مثل EtherCAT وPROFINET. يدعم موصل M12 X-coded سرعات نقل تصل إلى 10 جيجابت في الثانية، مما يجعله مناسبًا لرؤية الآلة والحصول على البيانات عالية السرعة وتطبيقات التصنيع الذكية المتقدمة.

بالنسبة للمعدات الثقيلة التي تتطلب أقصى قدر من نقل الطاقة، يوفر موصل CAZN M40 حلاً مخصصًا. مع حجم خيط 40 مم، و4-8 نقاط اتصال، وأقصى أداء 63 أمبير / 630 فولت، فهو مصمم للروبوتات عالية الطاقة، والمحركات الصناعية، والأنظمة الميكانيكية الكبيرة.

تعد كمية الاتصال أحد الاعتبارات المهمة الأخرى أثناء الاختيار. على سبيل المثال، يدعم موصل M5 أربعة جهات اتصال كحد أقصى. إذا كانت هناك حاجة إلى المزيد من قنوات الإشارة، فإن اختيار موصل M8 أو M12 بكثافة اتصال أعلى يعد أسلوبًا أفضل من فرض إشارات متعددة عبر دبابيس محدودة. يوفر موصل CAZN's M12 ذو 17 سنًا حلاً مدمجًا عالي الكثافة لأنظمة الأتمتة المعقدة والتطبيقات الآلية.

حدد مستوى الحماية وفقًا لبيئة التشغيل

تحدد بيئة التشغيل بشكل مباشر مستوى الحماية المطلوب ومواد الإسكان وأداء الختم للموصل.

بالنسبة للبيئات الصناعية القياسية، عادة ما تكون حماية IP67 كافية. توفر موصلات CAZN M5 وM8 وM12 القياسية حماية موثوقة للغبار ومقاومة ضد الغمر المؤقت في الماء، مما يجعلها مناسبة للأتمتة الصناعية والروبوتات ومعدات التصنيع العامة.

بالنسبة للتطبيقات المعرضة للرطوبة المستمرة أو الظروف الخارجية، يوصى بحماية IP68. تدعم موصلات CAZN M14 وM16 وM23 حماية IP68 وهي مناسبة للبيئات الصعبة مثل الأنظمة الكهروضوئية ومعدات التحكم الخارجية والمرافق الصناعية الرطبة. وقد أظهرت هذه المنتجات أداءً موثوقًا به في الظروف القاسية، مع معدلات فشل سنوية منخفضة تصل إلى 0.02% في التطبيقات التي تم التحقق منها.

بالنسبة للبيئات التي تتطلب تنظيفًا متكررًا بالضغط العالي، مثل تجهيز الأغذية والمعدات الطبية، يلزم توفير موصلات تتمتع بحماية IP69K. يمكن لموصلات CAZN M16 وM23 التي تدعم حماية IP69K أن تتحمل تنظيف المياه بدرجة الحرارة العالية والضغط العالي مع الحفاظ على أداء إغلاق موثوق.

في المناطق التي بها تداخل كهرومغناطيسي قوي، مثل الأنظمة المؤازرة، ومعدات السكك الحديدية، وبيئات الأتمتة الصناعية، تعد الموصلات ذات هياكل الحماية بزاوية 360 درجة ضرورية. تستخدم موصلات CAZN M23 وM12 ذات التشفير X تقنية التدريع المعدني الكامل لتقليل التداخل الكهرومغناطيسي والحفاظ على أداء مستقر للطاقة ونقل البيانات.

يجب أن يتطابق اختيار مستوى الحماية دائمًا مع بيئة التطبيق الفعلية. قد يؤدي استخدام موصل IP67 في تطبيق يتطلب IP68 إلى اختراق المياه وحدوث انقطاع كهربائي. بالإضافة إلى تصميم الموصل، تؤثر مواد الختم وعمليات التثبيت أيضًا على أداء الحماية الإجمالي. توفر CAZN خدمات اختبار مخصصة، بما في ذلك اختبار دورة الإدخال والاستخلاص، واختبار الاهتزاز، واختبار رش الملح، مع توفر بيانات التحقق من طرف ثالث في غضون 24 ساعة.

دليل الاختيار السريع للموصل من سلسلة CAZN M

ولتسهيل الاختيار يمكن تلخيص المبادئ الأساسية على النحو التالي:

تتطلب مساحة التثبيت الصغيرة أحجام M أصغر، بينما تتطلب التطبيقات الحالية الأعلى موصلات أكبر. يجب اختيار تطبيقات الإشارة وفقًا لكمية الاتصال، بينما تتطلب البيئات القاسية مستويات حماية IP مناسبة.

بالنسبة للأتمتة الصناعية العامة، يعد M12 هو الخيار الأكثر شيوعًا.

بالنسبة للمحركات المؤازرة وأنظمة الحركة، يوفر M23 طاقة موثوقة وتكامل الإشارة.

للاتصالات الصناعية عالية السرعة، توفر الموصلات المشفرة M12 X أداءً متقدمًا للبيانات.

بالنسبة لمعدات الطاقة الثقيلة، يوفر M40 أقصى قدرة للتيار.

ومن خلال الشهادات الشاملة والدعم الهندسي، تساعد CAZN العملاء على تحقيق اتصال صناعي موثوق وفعال.

اعتبارات مهمة لاختيار ترميز موصل M12

تتوفر موصلات M12 في أنواع مختلفة من الترميز، بما في ذلك الترميز A وB وD وX. كل بنية تشفير لها تصميم ميكانيكي فريد، مما يعني أنه لا يمكن ربط أنواع مختلفة من التشفير بالتبادل.

قبل تحديد موصل M12، يجب التأكد من واجهة الجهاز ومتطلبات الاتصال.

تُستخدم موصلات M12 المشفرة بشكل شائع لأجهزة الاستشعار ونقل الإشارات القياسية. تدعم موصلات CAZN M12 ذات الكود A 2-17 جهة اتصال، مما يجعلها مناسبة لمختلف تطبيقات الأتمتة الصناعية.

تم تصميم موصلات M12 ذات الترميز B بشكل أساسي لأنظمة اتصالات ناقل المجال مثل PROFIBUS، مما يضمن نقلًا مستقرًا للشبكة الصناعية.

تم تحسين موصلات M12 ذات الترميز D لشبكة إيثرنت صناعية بسرعة 100 ميجابت في الثانية، مما يدعم بروتوكولات الاتصال في الوقت الفعلي بما في ذلك EtherCAT وPROFINET.

تم تصميم موصلات M12 ذات الكود X لنقل البيانات بسرعة عالية تصل إلى 10 جيجابت في الثانية وتتوافق مع IEC 61076-2-109. يتم استخدامها على نطاق واسع في أنظمة الرؤية الصناعية، ومعدات الفحص عالية السرعة، وتطبيقات الحصول على البيانات المتقدمة.

قد يؤدي تحديد نوع الترميز الخاطئ إلى عدم توافق التثبيت أو عدم كفاية أداء الاتصال. توفر CAZN الدعم الفني الاحترافي وخدمات اختبار العينات لمساعدة العملاء على تأكيد تكوين الموصل الصحيح قبل الإنتاج.

خاتمة

توفر موصلات سلسلة CAZN M مجموعة كاملة من الاتصالات الصناعية، والتي تغطي التطبيقات بدءًا من اتصالات إشارة M5 المصغرة إلى الأنظمة الصناعية M40 عالية الطاقة. من خلال الاختيار الدقيق للمنتج بناءً على مساحة التركيب، ومتطلبات النقل، والظروف البيئية، يمكن للعملاء تحقيق موثوقية أعلى للمعدات، وعمر خدمة أطول، وتقليل تكاليف الصيانة.

من خلال منشأة تصنيع تبلغ مساحتها 20000 متر مربع، وقدرة إنتاجية سنوية تتجاوز 5 ملايين وحدة، وشهادة IATF 16949، أنشأت CAZN قدرات تصنيع قوية ومزايا تقنية في سوق الموصلات الصناعية. يمكن شحن المنتجات القياسية خلال 48 ساعة، في حين يمكن تسليم الحلول المخصصة خلال 7 أيام. مع أكثر من 70% من العملاء المتكررين، تواصل CAZN تقديم حلول اتصال موثوقة للتطبيقات الصناعية العالمية.

للحصول على دعم اختيار الموصل الاحترافي، أو استشارة التطبيق، أو اختبار العينات، يوفر فريق CAZN الفني حلولاً مخصصة لمساعدة العملاء على تحقيق تصميم الاتصال الأمثل لمعداتهم.
