كازن | كيفية اختيار موصلات M8 لتطبيقات IO-Link

ميزات المنتج الأساسية لموصلات M8

الموصل M8 عبارة عن موصل دائري صناعي مصغر مصمم وفقًا للمعيار الدولي IEC 61076-2-104. تم تطوير موصلات M8 لتطبيقات الأتمتة الصناعية حيث تكون مساحة التثبيت محدودة ويلزم الحصول على إشارة موزعة، وتُستخدم على نطاق واسع مع وحدات الإدخال/الإخراج عن بعد وأجهزة الاستشعار المدمجة والمحركات الصغيرة.

الميزات الهيكلية

يوفر الخيط M8×1.0 عامل شكل مدمج مناسب لمساحات التثبيت المحدودة ومنافذ الإدخال/الإخراج البعيدة عالية الكثافة.

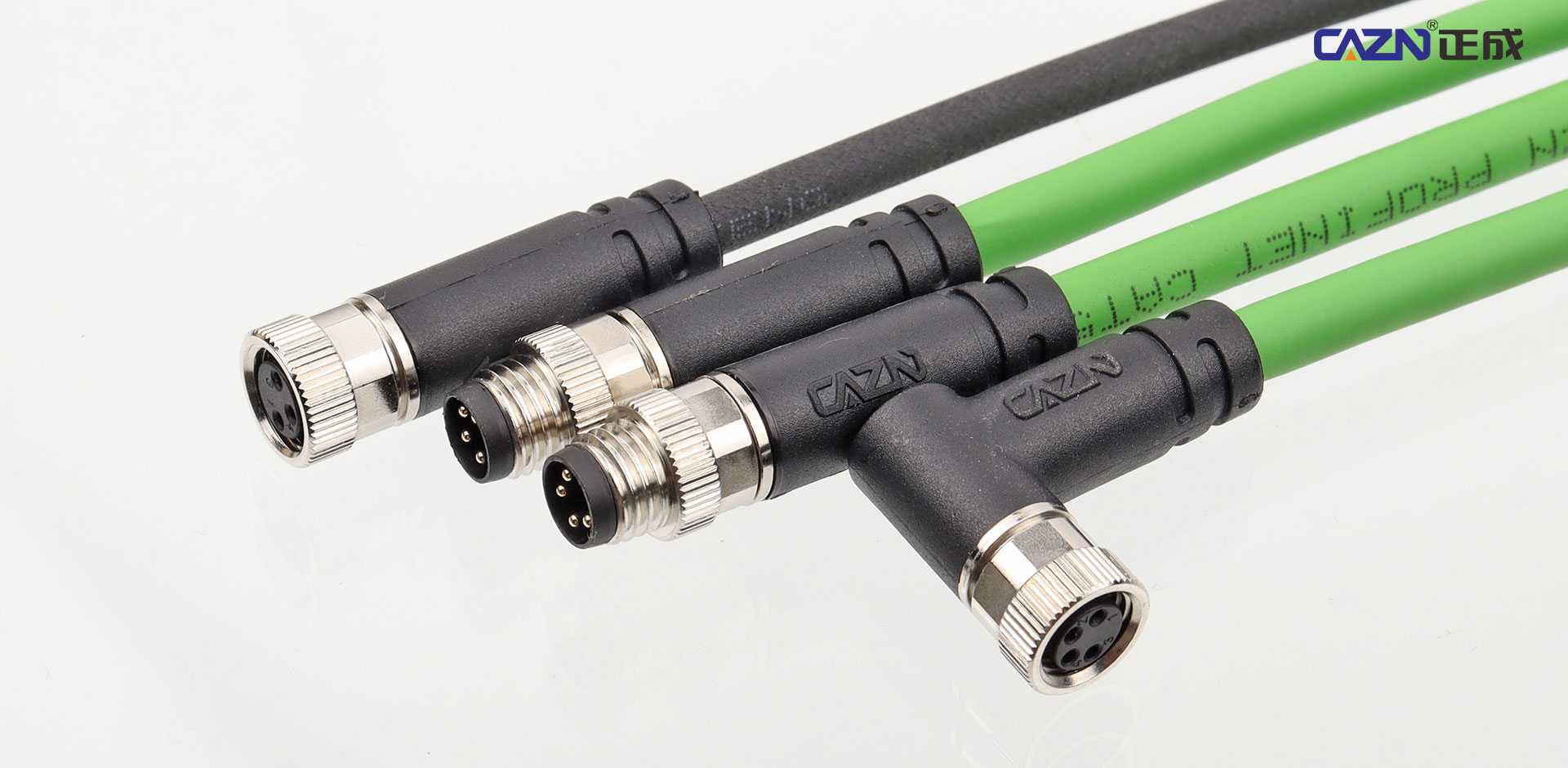

تتوفر الإصدارات ذات الزاوية المستقيمة واليمنى، مع ميزات المفاتيح لمنع الإدخال غير الصحيح والقفل الملولب لتحسين مقاومة الاهتزاز ومنع الارتخاء.

الأداء الكهربائي

تدعم موصلات M8 عادةً الجهد الكهربي المقدر بـ 50 فولت تيار متردد / 60 فولت تيار مستمر والتيار الأقصى 3 أمبير، مما يجعلها مناسبة لإمداد طاقة المستشعر الصناعي 24 فولت ونقل الإشارة.

توفر جهات الاتصال المطلية بالذهب مقاومة اتصال منخفضة وتقليل فقدان الإشارة، بينما يمكن أن يصل عمر دورة التزاوج إلى ≥500 دورة.

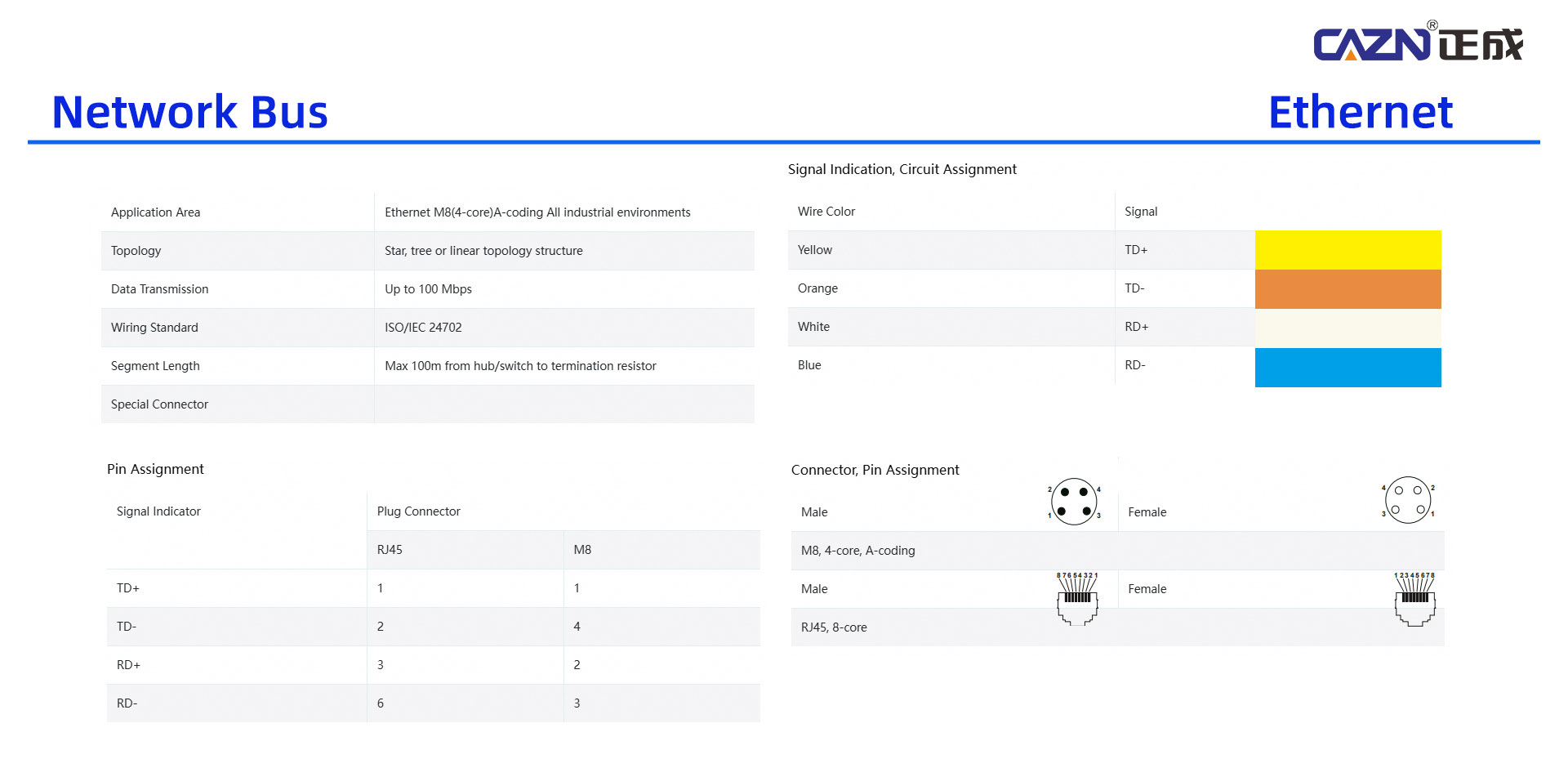

تشتمل تكوينات الدبوس على إصدارات 2 و3 و4 و5 و8 سنون، مع تشفير A وB وD المتوفر لمختلف أجهزة الاستشعار وناقل المجال وتطبيقات Ethernet.

الحماية والأداء البيئي

مستوى الحماية القياسي هو عادةً IP67، مما يوفر الحماية ضد الغبار ودخول الماء والتلوث بالزيت والتكثيف.

تم تصميم الموصلات لتحمل الاهتزازات والصدمات الميكانيكية، مما يجعلها مناسبة لبيئات التشغيل الديناميكية مثل خطوط الإنتاج والأنظمة الآلية.

تشتمل مواد الغلاف على النحاس المطلي بالنيكل والبلاستيك الهندسي، مما يوفر مقاومة للتآكل والتآكل الميكانيكي.

خيارات الكابل

يمكن اختيار سترات الكابلات من PVC، PUR، والمواد المقاومة للهب الخالية من الهالوجين وفقًا للتطبيق.

توفر كابلات PUR مرونة فائقة ومقاومة للثني والسحب المتكرر، مما يجعلها مناسبة بشكل خاص لنقل المعدات وتطبيقات توجيه الكابلات الديناميكية.

التركيب والصيانة

يعمل الاتصال السريع الملولب على تبسيط التثبيت الميداني دون عمليات لحام أو تجريد معقدة.

يسمح تصميم التوصيل والتشغيل المستقل باستبدال نقاط الاتصال الفردية عند حدوث أخطاء دون تعديل نظام الأسلاك الكامل.

استنادًا إلى المعايير الدولية، يمكن دمج موصلات M8 على نطاق واسع مع أنظمة الإدخال/الإخراج عن بعد، ومفاتيح القرب، وأجهزة الاستشعار الكهروضوئية، وأجهزة الأتمتة الصناعية الأخرى عبر العلامات التجارية المختلفة.

M8 مقابل M12 الموصلات الدائرية الصناعية

كيفية اختيار موصلات M8 لـ IO-Link

يتطلب تحديد موصلات M8 لتطبيقات IO-Link النظر في ثلاثة أبعاد رئيسية: خصائص البروتوكول، ومواصفات الأجهزة، وظروف التشغيل. ينبغي اعتبار الموصل والكابل ووحدة الإدخال/الإخراج والمحطة الرئيسية بمثابة نظام اتصال كامل واحد.

تطابق تكوين الدبوس والترميز

بالنسبة لتطبيقات IO-Link، يجب تحديد موصل M8 A للتوافق مع متطلبات IEC 61076-2-104 ذات الصلة.

مطلوب تكوين 4 سنون لاتصال جهاز IO-Link القياسي. تعيين الدبوس النموذجي هو:

دبوس 1: 24 فولت + مصدر الطاقة

دبوس 3: 0 فولت

الدبوس 4: قناة اتصال ثنائية الاتجاه C/Q

الدبوس 2: الإدخال/الإخراج المساعد أو غير مستخدم، حسب تكوين الجهاز

لا يمكن لموصل M8 ذو 3 سنون توفير اتصال IO-Link القياسي الكامل المطلوب للطاقة والاتصال ثنائي الاتجاه.

من أجل التوافق الكهربائي، يجب أن يدعم الموصل ما لا يقل عن 60 فولت تيار مستمر و3 أمبير، مع مقاومة تلامس ≥10 متر أوم، مما يوفر هامشًا كافيًا لأجهزة استشعار IO-Link بجهد 24 فولت ومتطلبات الاتصال الخاصة بها.

حدد طريقة الاتصال وفقًا لبيئة الأسلاك

بالنسبة للأسلاك المخصصة ميدانيًا، يمكن تفضيل إصدار طرفي لولبي أو مشبك لولبي غير ملحوم. لا يتطلب معدات تجعيد متخصصة ويسمح بقطع الكابلات وإنهائها مباشرة في موقع التثبيت، مما يجعلها مناسبة لأنظمة الفرز اللوجستية وخطوط لحام السيارات.

بالنسبة لأسلاك الإنتاج القياسية ذات الحجم الكبير، يُفضل عمومًا تجميعات الكابلات المصبوبة بالحقن المصبوبة مسبقًا لأن البناء المتكامل يوفر أداء إغلاق أكثر اتساقًا ويبسط إعداد الكابلات على نطاق واسع.

يجب أن تتطابق هندسة الموصل أيضًا مع مساحة التثبيت المتوفرة.

بالنسبة للتطبيقات ذات الخلوص الكافي والتوجيه المباشر للكابل، يوفر موصل M8 المستقيم تركيبًا بسيطًا ووصولاً مناسبًا للتزاوج.

بالنسبة لأجهزة الاستشعار المثبتة بكثافة أو المساحات الضيقة، يمكن لموصل M8 ذو الزاوية اليمنى 90 درجة أن يقلل من عمق التثبيت ويساعد على منع ثني الكابل بشكل مفرط.

مطابقة مواد الحماية والكابلات مع البيئة

بالنسبة للتطبيقات الصناعية القياسية، يكون موصل M8 ذو تصنيف حماية التزاوج IP67 مناسبًا بشكل عام.

بالنسبة لخطوط لحام السيارات والبيئات الأخرى المعرضة للزيت وتناثر اللحام والاهتزاز وتقلبات درجات الحرارة، يوفر كابل PUR-jacket جنبًا إلى جنب مع موصل M8 المصنوع من الفولاذ المقاوم للصدأ مقاومة محسنة للزيت والضغط الميكانيكي والتعرض البيئي.

بالنسبة للتطبيقات الصعبة، يمكن أن يوفر نطاق درجة حرارة العمل الذي يتراوح تقريبًا -40 درجة مئوية إلى +80 درجة مئوية نافذة تشغيل مناسبة للمعدات الخارجية، وخطوط إنتاج السيارات، والبيئات الأخرى ذات درجات الحرارة المتغيرة.

دمج موصلات M8 مع وحدات الإدخال/الإخراج IO-Link

لا ينبغي النظر في اختيار الموصل بشكل مستقل عن وحدة الإدخال/الإخراج الرئيسية أو وحدة الإدخال/الإخراج الموزعة.

إذا كانت وحدة الإدخال/الإخراج الموزعة تستخدم منافذ M12 ذات الترميز A، مثل بعض أنظمة الإدخال/الإخراج الموزعة IP67، فلا يمكن توصيل موصل M8 مباشرة. يلزم وجود كابل محول M8-to-M12 لإكمال انتقال الإشارة.

بالنسبة لوحدات الإدخال/الإخراج IP20 المدمجة داخل خزائن التحكم والمزودة بمنافذ M8، يمكن توصيل موصلات M8 مباشرة. نظرًا لأن بيئة الخزانة تكون عادةً جافة ومحمية، فقد يوفر موصل IP20 حلاً أكثر فعالية من حيث التكلفة من منتج IP67 المصنف خارجيًا.

عند استخدام صناديق توزيع مستشعر IO-Link، يجب أن يتطابق عدد منافذ M8 مع كثافة المستشعر المطلوبة. يمكن لصناديق التوزيع M8 ذات 4 منافذ و8 منافذ توصيل أجهزة استشعار متعددة محليًا، بينما يتم إرسال الإشارات المجمعة عبر اتصال ناقل M12 إلى IO-Link الرئيسي.

اختيار تطبيق IO-Link النموذجي

بالنسبة لأجهزة الاستشعار الكهروضوئية IO-Link الموجودة في آلات فرز الخدمات اللوجستية، يمكن اختيار موصل الزاوية اليمنى ذو المشبك اللولبي M8 رباعي النواة. يمكن توجيه الكابل من خلال أنابيب واقية وإنهائه في الموقع، بينما يوفر الموصل الرابع قناة اتصال C/Q ثنائية الاتجاه التي يتطلبها IO-Link.

بالنسبة لأجهزة استشعار القرب IO-Link على خطوط لحام السيارات، يمكن دمج موصل M8 رباعي النواة مع كابل PUR المقاوم للزيت مع هيكل القفل المضاد للاهتزاز والمضاد للارتخاء من CAZN. تم تصميم هذا التكوين لمقاومة تناثر اللحام، والتلوث بالزيت، والاهتزاز المستمر عالي التردد، مما يقلل من مخاطر فشل الاتصال الناتج عن الارتخاء الميكانيكي.

بالنسبة لوحدات IO-Link المدمجة داخل خزائن التحكم، يمكن أن يوفر موصل M8 المستقيم رباعي النواة الحاصل على تصنيف IP20 مع الأسلاك الطرفية الزنبركية حلاً اقتصاديًا للبيئات الجافة والمحمية.

CAZN: ربط أجهزة M8 بالرقمنة الصناعية

غالبًا ما يتم تحديد القدرة التنافسية الأساسية للأتمتة الصناعية من خلال واجهات اتصال تبدو صغيرة.

بدءًا من الابتكار الهيكلي المضاد للاهتزاز والمضاد للارتخاء لموصلات M8 وحتى تنفيذ الاتصال الرقمي IO-Link في جميع أنحاء النظام، تركز CAZN على ظروف التشغيل الصناعية في العالم الحقيقي وتدمج مبادئ الاستقرار والموثوقية وإمكانية التتبع في كل اتصال وخيط وعملية التحقق من الصحة.

لا تقوم CAZN ببساطة بقياس الأداء الأساسي مقارنة بالعلامات التجارية العالمية. الهدف هو تزويد العملاء الصناعيين بحلول اتصال تتكيف بشكل أفضل مع بيئات الإنتاج المحلية وأكثر فعالية من حيث التكلفة في ظل ظروف التشغيل ذات التحميل العالي والاهتزاز العالي ودرجات الحرارة الواسعة.

من خلال التحسين المستمر للتوافق بين أجهزة موصل M8 وتقنية اتصالات IO-Link، تهدف CAZN إلى جعل كل نقطة اتصال مستشعر نقطة إدخال بيانات موثوقة للرقمنة الصناعية، مما يساعد العملاء على تحسين الكفاءة التشغيلية، وخفض التكاليف، وتعزيز استقلال سلسلة التوريد.
