كازن | 7/8 دليل اختيار موصل مقاوم للماء

الموصل الدائري CAZN 7/8، الذي يتميز بقطر 7/8 بوصة وخيط 7/8-16UNF، هو موصل من الدرجة الصناعية مصمم خصيصًا لنقل الطاقة المتوسطة إلى العالية ونقل الطاقة والإشارة المدمج في تطبيقات الأتمتة الصناعية. وتشمل مزاياها الرئيسية قدرة تيار عالية تبلغ 8-13 أمبير، وجهدًا مقننًا يبلغ 300 فولت، ومقاومة اهتزاز قوية ممكنة عن طريق القفل الملولب، وحماية IP67. يتم استخدام الموصل على نطاق واسع في توليد طاقة الرياح، والسكك الحديدية عالية السرعة، وتصنيع السيارات، والنقل الذكي، والتصنيع الذكي، والتطبيقات الصناعية الأخرى.

يتوافق موصل CAZN 7/8 مع العلامات التجارية العالمية الكبرى والواجهات القياسية التي تدعم NMEA 2000 . تتضمن التكوينات المتوفرة إصدارات 3 و4 و5 و6 سنون ، وتركيب اللوحة الأمامية أو الخلفية، وسلك اللحام أو توصيل PCB، وخيارات الحماية IP65/IP67. تتبع السلسلة متطلبات المواصفة IEC 61076-2-101 وهي مصممة لتلبية متطلبات التوافق مع NMEA 2000.

الاختيار حسب متطلبات النقل: عدد الدبوس

يحدد عدد الأطراف بشكل مباشر الوظائف التي يمكن أن يدعمها الموصل. لذلك يجب أن يعتمد الاختيار على متطلبات الطاقة والإشارة الفعلية للجهاز.

3-Pin (2P+PE): المفضل لنقل الطاقة

تم تصميم التكوين ثلاثي الأطراف بشكل أساسي لنقل الطاقة وهو مناسب لتطبيقات إمداد الطاقة القياسية التي تتطلب اتصالات أرضية حية ومحايدة وواقية. تشمل التطبيقات النموذجية المحركات الصغيرة والمتوسطة الحجم، والمشغلات، وإمدادات الطاقة الأساسية لأجهزة الاستشعار. مع الحد الأقصى للتيار المقنن 13 أمبير، يوفر التكوين ذو 3 سنون أعلى سعة تيار داخل السلسلة.

4-Pin: الطاقة + الدائرة المساعدة أو إشارة التحكم

يعد التكوين ذو 4 سنون مناسبًا للتطبيقات التي تحتاج إلى نقل الطاقة مع عدد صغير من الدوائر المساعدة أو إشارات التحكم. تشمل التطبيقات النموذجية المحركات التي تتطلب طاقة إضافية أو إشارات تغذية مرتدة بسيطة.

5-Pin: الطاقة والاتصالات المتكاملة

يعد التكوين المكون من 5 سنون مناسبًا للتطبيقات التي تتطلب نقلًا متزامنًا للطاقة والاتصالات. تتضمن التطبيقات النموذجية أجهزة ناقل المجال التي تستخدم بروتوكولات مثل DeviceNet وCANopen، حيث يمكن تخصيص دبابيس محددة لإشارات الاتصال مثل CAN_H وCAN_L مع إبقائها منفصلة عن توصيلات الطاقة.

6-Pin: تطبيقات التحكم المعقدة

تم تصميم التكوين المكون من 6 سنون لمتطلبات التحكم الأكثر تعقيدًا حيث يجب إرسال إشارات ردود الفعل المتعددة أو دوائر التحكم عبر موصل واحد. إنها مناسبة للمحركات المتطورة وغيرها من المعدات ذات واجهات الإشارة المتعددة.

الاختيار عن طريق طريقة التركيب وهيكل الموصل

يجب مراعاة موضع التركيب واتجاه خروج الكابل وطريقة الأسلاك وفقًا لهيكل المعدات وبيئة التثبيت.

موضع التركيب: مثبت على اللوحة، أو يمكن توصيله ميدانيًا، أو مصبوب مسبقًا

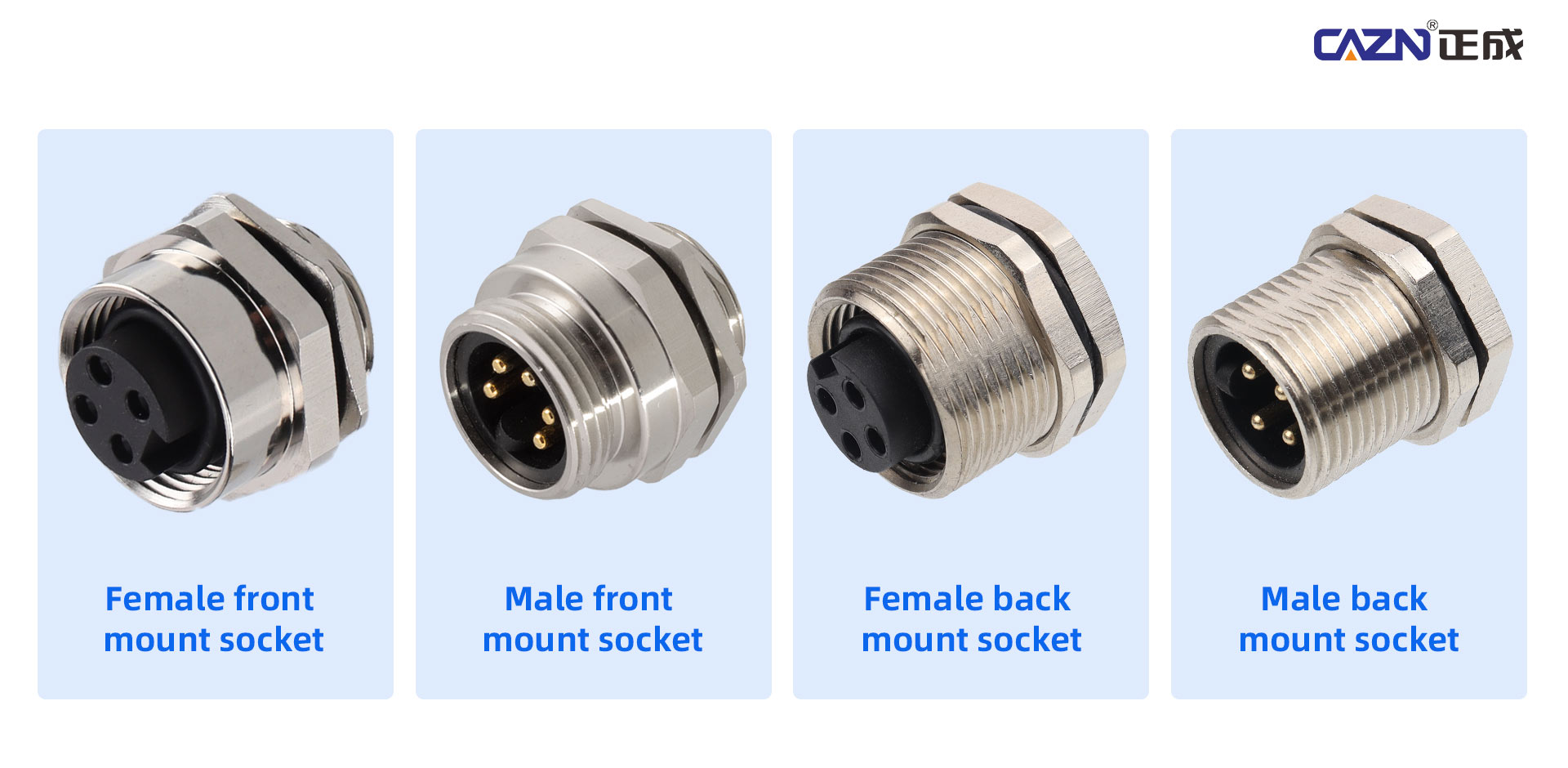

بالنسبة لأجسام المعدات وخزائن التحكم، يمكن تركيب الموصلات المثبتة على اللوحة من الجزء الأمامي أو الخلفي من اللوحة وتكون مناسبة لخزائن التحكم وصناديق الإدخال/الإخراج وغيرها من المعدات الثابتة.

بالنسبة للأسلاك الميدانية المؤقتة، أو تعديلات المعدات، أو اتصالات نهاية المعدات، توفر الإصدارات القابلة للأسلاك في المجال مثل التكوينات المستقيمة والزاوية اليمنى مرونة أكبر في التثبيت ويمكن أن تدعم الأسلاك الطرفية اللولبية.

بالنسبة للإنتاج بكميات كبيرة، تقوم مجموعات الكابلات المصبوبة مسبقًا بدمج الموصل والكابل من خلال القولبة بالحقن، مما يقلل من عمليات توصيل الأسلاك الميدانية ويحسن اتساق الإنتاج.

زاوية خروج الكابل: زاوية مستقيمة أو 90 درجة

بالنسبة لتوجيه الكابل المستقيم، يمكن أن يساعد الموصل المستقيم في تقليل مساحة التثبيت المحوري.

عندما تحتاج الكابلات إلى الخروج من خلال الجدران الجانبية أو الزوايا أو المساحات الضيقة، يمكن للموصل ذو الزاوية اليمنى 90 درجة أن يوفر مرونة توجيه أفضل ويقلل التداخل مع المكونات المحيطة.

طريقة الأسلاك: سلك لحام أو نوع المسمار

تستخدم إصدارات أسلاك اللحام طرق العقص أو اللحام لإنشاء اتصال كهربائي آمن وهي مناسبة للمعدات الثابتة والتركيبات الدائمة.

تسمح الإصدارات من النوع اللولبي بتوصيل الأسلاك الميدانية بدون معدات لحام، مما يجعلها مناسبة للتركيب في الموقع، وتعديل المعدات، ومتطلبات الأسلاك المرنة.

الاختيار وفقا لمتطلبات حماية البيئة

تعد بيئة التشغيل عاملاً حاسماً عند اختيار موصل مقاوم للماء.

البيئات الصناعية القياسية

بالنسبة للبيئات الداخلية والجافة دون التعرض القوي للتآكل، تكون الحماية IP65 أو IP67 كافية بشكل عام لتوفير الحماية من الغبار ومقاومة رذاذ الماء.

البيئات الصناعية القاسية

بالنسبة للتركيبات الخارجية، أو البيئات الرطبة، أو مناطق الإنتاج المتربة، أو الظروف الزيتية، أو التطبيقات التي تتطلب الغسيل المتكرر، ينبغي مراعاة IP67 أو حماية أعلى. يوفر IP67 حماية كاملة من الغبار ومقاومة الغمر المؤقت. يعتبر IP68 أكثر ملاءمة للتطبيقات التي تتضمن التعرض لفترات طويلة للماء أو الغمر المستمر، وفقًا لشروط الاختبار المحددة من قبل الشركة المصنعة.

بيئات عالية الاهتزاز

تتطلب التطبيقات مثل آلات الختم والمفاصل الآلية وAGVs اتصالاً ميكانيكيًا آمنًا. يوفر هيكل القفل الملولب 7/8-16UNF ارتباطًا ميكانيكيًا محكمًا يساعد على منع الارتخاء تحت الاهتزاز المتكرر. بالنسبة لهذه التطبيقات، تُفضل موصلات القفل الملولبة على الهياكل البسيطة سهلة التركيب.

الاختيار حسب الكابلات ومواد الإسكان

يجب اختيار مادة الكابل ومواد غلاف الموصل وفقًا لبيئة التشغيل ومتطلبات الحركة.

سترة الكابل

بالنسبة للتطبيقات الداخلية القياسية، يوفر كابل PVC حلاً فعالاً من حيث التكلفة مع مرونة جيدة.

بالنسبة للتطبيقات التي تنطوي على الانحناء المتكرر، أو التعرض للزيت، أو الحركة المستمرة - مثل AGVs والأذرع الآلية - يكون كابل PUR أكثر ملاءمة بشكل عام بسبب مقاومته المحسنة للتآكل، وأداء الثني، ومقاومة الشد.

مواد الإسكان

بالنسبة للبيئات الصناعية التقليدية، يمكن أن توفر المواد البلاستيكية الهندسية مثل نايلون PA أو العلب البلاستيكية الأخرى مزيجًا مناسبًا من العزل والأداء الميكانيكي وكفاءة التكلفة.

بالنسبة للتطبيقات التي تتطلب مقاومة أعلى للصدمات، أو مقاومة التآكل، أو التدريع الكهرومغناطيسي، يمكن أن توفر العلب المعدنية، مثل النحاس المطلي بالنيكل، حماية ميكانيكية إضافية وأداء تدريع.

التكوينات الموصى بها لتطبيقات مختلفة

بالنسبة لتطبيقات إمداد الطاقة النقية، مثل توزيع طاقة خط الإنتاج وأنظمة تشغيل المحرك، يوصى بتكوين IP67 ثلاثي الأطراف، مع موصل مستقيم أو مجموعة كبل مصبوبة مسبقًا وفقًا لمتطلبات التثبيت.

بالنسبة لنقل الطاقة والإشارات المجمعة، مثل وحدات ناقل المجال وأنظمة الإدخال/الإخراج الموزعة، يوصى بتكوين IP67 ذو 5 سنون. يمكن اختيار موصل مستقيم أو زاوية قائمة وفقًا لمساحة التثبيت المتاحة، بينما يعتبر كابل PUR مناسبًا للتطبيقات التي تتضمن الحركة أو الانحناء المتكرر.

بالنسبة للبيئات الخارجية أو القاسية، بما في ذلك أنظمة تخزين الطاقة الكهروضوئية ومحطات الشحن الخارجية وآلات الموانئ، يمكن اعتبار تكوين IP68 ذو 3 أو 5 سنون مع كابل PUR وهيكل قفل ملولب.

سلسلة CAZN 7/8 وأمثلة للنماذج

تشتمل سلسلة موصلات CAZN الأوروبية 7/8 على تكوينات متعددة مصممة لأعداد الدبوس المختلفة والمتطلبات الهيكلية.

تشمل النماذج التمثيلية: 7/8-P3-GWB P13、7/8-P4-GWB P13、7/8-P5-GWB P13、7/8-P6-GWB P13

بشكل عام، يتوافق التعيين الرقمي داخل النموذج مع عدد الدبوس والتكوين الهيكلي. يجب التأكد من المواصفات الدقيقة وفقًا للمتطلبات الكهربائية والميكانيكية والبيئية للمعدات قبل الطلب.

النقاط الرئيسية لاستبدال العلامة التجارية الدولية

تم تصميم سلسلة موصلات CAZN 7/8 لتوفير خيارات بديلة متوافقة للعلامات التجارية العالمية الكبرى، بما في ذلك Phoenix Contact وAmphenol وTE Connectivity وBinder.

يركز التصميم البديل على مطابقة متطلبات الواجهة الميكانيكية والكهربائية الرئيسية، بما في ذلك أبعاد الموصل وتكوينات الدبوس. بالنسبة للتطبيقات المتوافقة، قد لا تتطلب المعدات الموجودة تعديلات على فتحة التثبيت الأصلية.

عند اختيار موصل بديل CAZN لمنتج مستورد، فإن أهم ثلاث معلمات يجب التحقق منها أولاً هي عدد الدبوس وطريقة التثبيت وتصنيف الحماية. يمكن لهذه المعلمات تضييق نطاق نموذج CAZN المناسب بسرعة.

ومع ذلك، قبل الاستبدال النهائي، يجب أيضًا التحقق من التصنيف الكهربائي الكامل للموصل الأصلي، ومواصفات الخيط، وتعيين الدبوس، وتكوين الكابل، وأبعاد التركيب، والمتطلبات البيئية لضمان التوافق الكامل للنظام.

اختيار موصل CAZN 7/8 المقاوم للماء المناسب

يجب اختيار موصل CAZN 7/8 الصحيح المقاوم للماء وفقًا للمزيج الفعلي لمتطلبات الطاقة ومتطلبات الإشارة وهيكل التثبيت والظروف البيئية وحركة الكابل والضغط الميكانيكي.

يعتبر الموصل ذو 3 سنون مناسبًا بشكل عام لنقل الطاقة بشكل مباشر، بينما توفر التكوينات ذات 5 سنون و6 سنون مرونة أكبر لتطبيقات الطاقة والاتصالات والتحكم المدمجة. يعتبر IP67 مناسبًا تمامًا للعديد من البيئات الصناعية، في حين يمكن اعتبار IP68 للتطبيقات التي تنطوي على تعرض شديد للمياه.

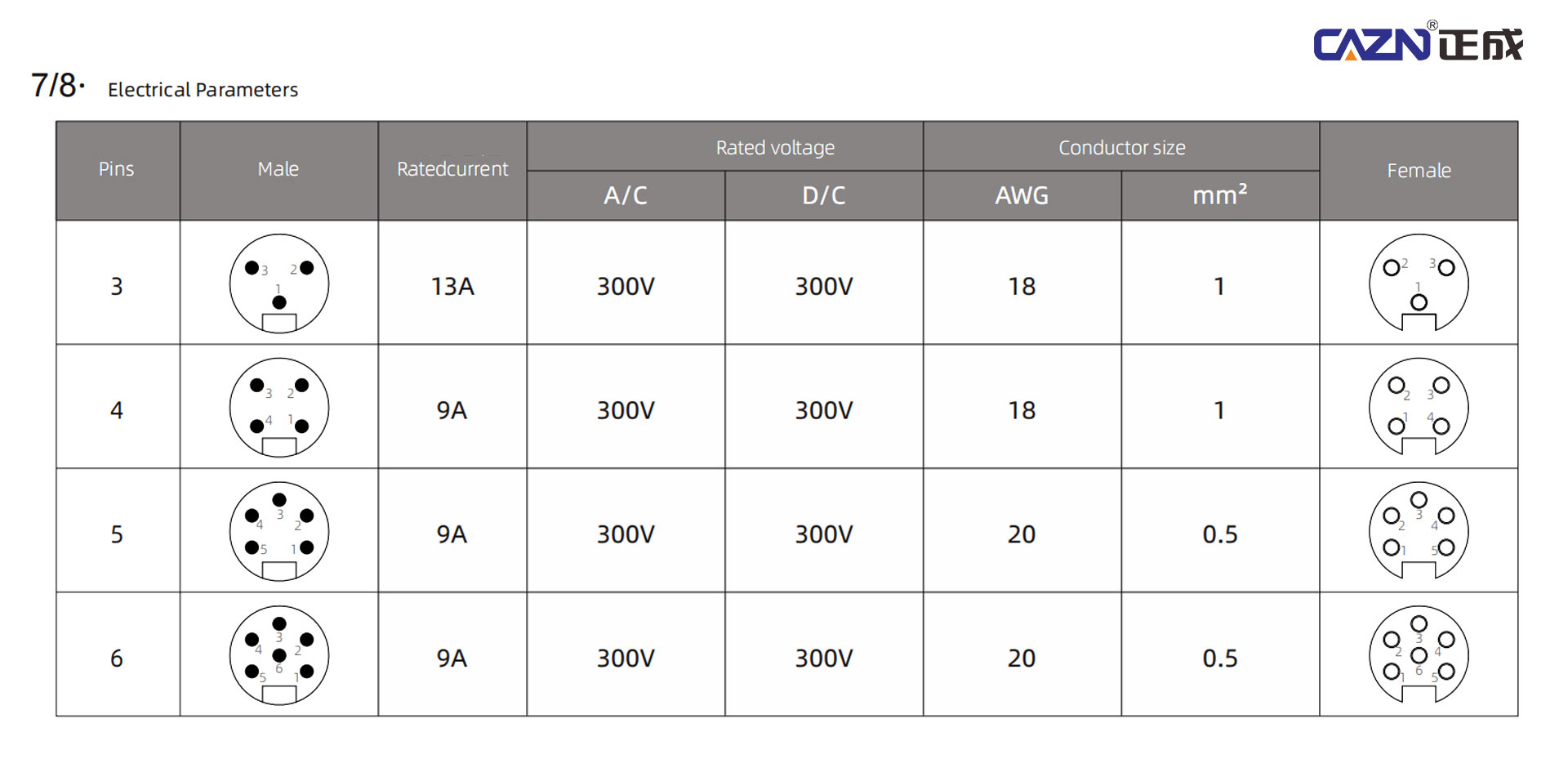

بفضل اتصالها الملولب 7/8-16UNF، وتصنيف التيار 8–13 أمبير، والجهد المقدر 300 فولت، وتكوينات الدبوس المتعددة، وخيارات الحماية IP65/IP67، توفر سلسلة CAZN 7/8 منصة اتصال مرنة للأتمتة الصناعية، والتصنيع الذكي، والنقل، والطاقة، وغيرها من التطبيقات الصعبة.
