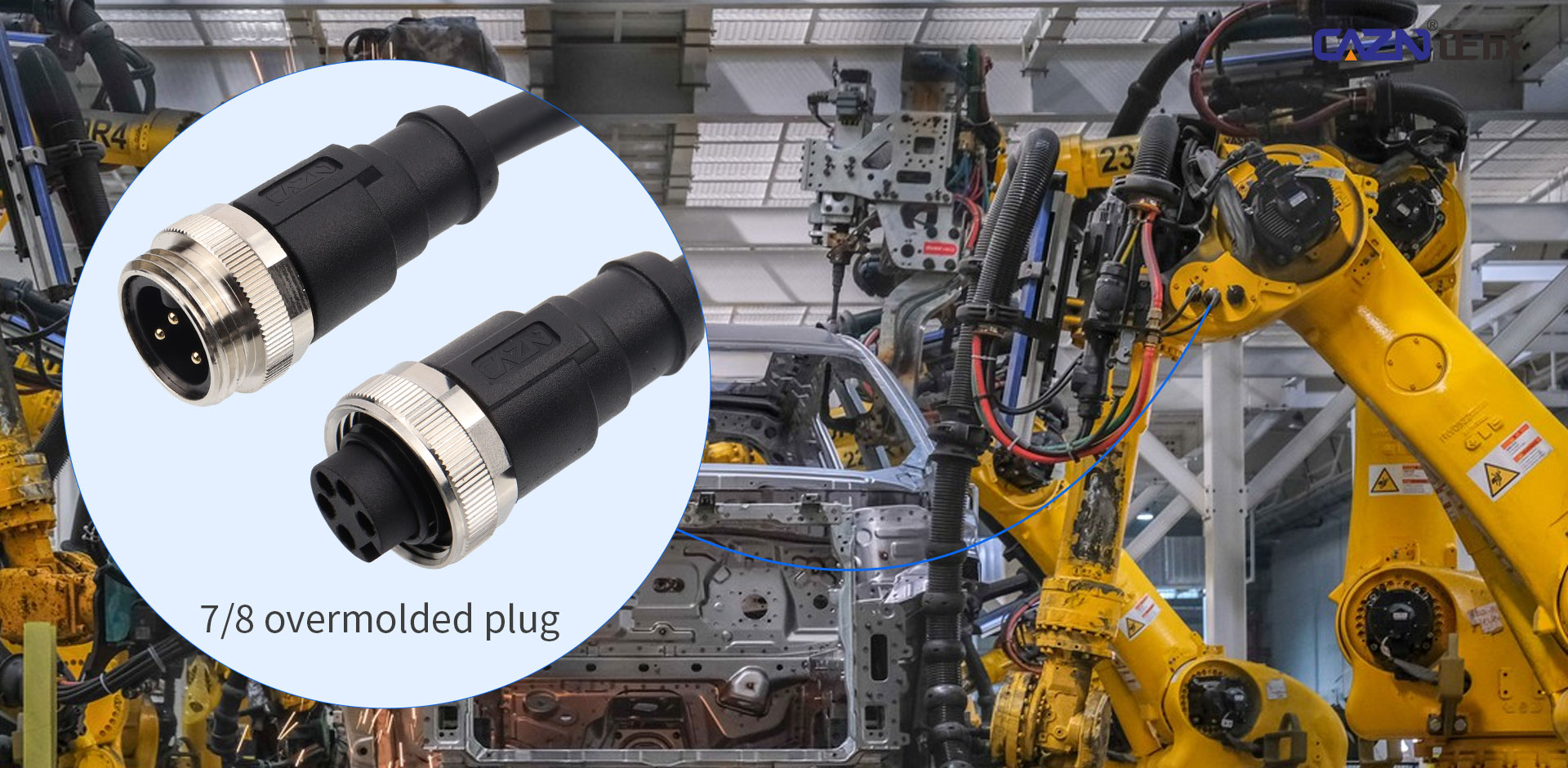

موصل CAZN 7/8 بوصة: اتصال موثوق به للأتمتة الصناعية والتصنيع الذكي

CAZN هي علامة تجارية متخصصة في البحث والتطوير وتصنيع الموصلات الصناعية. تغطي مجموعة منتجاتها الموصلات الدائرية، وموصلات الاستشعار، والموصلات السلكية الميدانية، وسلاسل أخرى، والتي تستخدم على نطاق واسع في الأتمتة الصناعية، والتصنيع الذكي، والطاقة الجديدة، والنقل بالسكك الحديدية، وغيرها من التطبيقات. من خلال مراقبة الجودة الصارمة والابتكار التكنولوجي المستمر، توفر CAZN حلول اتصال صناعية موثوقة مصممة لضمان استقرار الطاقة ونقل الإشارات في البيئات الصناعية الصعبة.

مواصفات المنتج الأساسية

المواصفات الكهربائية: يحتوي موصل CAZN 7/8" على تيار مقدر 13 أمبير وجهد مقدر 300 فولت، مما يدعم التردد المنخفض ونقل التيار العالي

مهمة لتطبيقات إمدادات الطاقة الصناعية.

تكوينات الدبوس: متوفر بتكوينات 3 سنون، و4 سنون، و5 سنون، و6 سنون، ويمكن للموصل أن يلبي متطلبات مختلفة للطاقة أحادية الطور، والطاقة ثلاثية الطور، والطاقة المشتركة ونقل الإشارة.

المواد: تتميز العدسات ببنية نحاسية مطلية بالذهب، مما يوفر عمر إدخال وسحب يزيد عن 500 دورة. العازل مصنوع من نايلون PA لعزل كهربائي موثوق ومتانة ميكانيكية.

تصنيف الحماية: مع تصنيف الحماية IP67 وحلقات الغلق المتعددة، تم تصميم الموصل لتحمل الرطوبة والغبار والتعرض لرذاذ الملح الخفيف في البيئات الصناعية الصعبة.

المزايا الرئيسية في الأتمتة الصناعية

توافق واسع: يتبع موصل CAZN 7/8" معايير الناقلات الصناعية مثل CANopen ويمكن أن يكون متوافقًا مع المنتجات من العلامات التجارية الكبرى بما في ذلك Phoenix Contact وAmphenol وTE Connectivity، مما يساعد على تقليل تعقيد التكامل أثناء تطوير المعدات وترقيات النظام.

مقاومة بيئية عالية: مقاومة الاهتزاز وأداء درجات الحرارة العالية والمنخفضة تجعلها مناسبة لخطوط الإنتاج حيث تتعرض المعدات للاهتزاز الميكانيكي المستمر. يساعد القفل والختم الموثوقان على تقليل مخاطر التوصيلات السائبة والانقطاع غير المتوقع للطاقة.

القدرة على التخصيص: تدعم CAZN تخصيص القولبة بالحقن ويمكنها توفير مجموعات كابلات نهائية بأطوال كابلات مختلفة وفقًا لمتطلبات الأسلاك المحددة. يتيح ذلك دمج الموصلات مع أنظمة PLC والمحركات المؤازرة السائدة من الشركات المصنعة مثل Siemens وMitsubishi.

التطبيقات النموذجية

المعدات وخطوط الإنتاج وتوزيع الطاقة

إن الموضع الأساسي لموصل CAZN 7/8 هو بمثابة واجهة متوسطة إلى عالية الطاقة لتوزيع الطاقة الصناعية. ويمكن استخدامه في مجموعة متنوعة من تطبيقات الأتمتة.

المحركات المؤازرة وأنظمة القيادة: توفر اتصالات طاقة مستقرة للمحركات المؤازرة الصغيرة والمتوسطة الحجم والمحركات ذات القدرة الحصانية الجزئية.

مصدر طاقة المستشعر والمحرك: يوفر الطاقة للأجهزة الميدانية مثل مستشعرات القرب وأجهزة الاستشعار الكهروضوئية وصمامات الملف اللولبي ومفاتيح الحد.

التدفئة والإضاءة الصناعية: مناسبة للأحمال ذات الطاقة العالية مثل السخانات الصناعية وأنظمة الإضاءة LED ومضخات مياه الصرف الصحي التجارية.

صناديق توصيل المحرك والمستشعر: تعمل كواجهة أساسية لوحدات التوزيع النشطة، مما يساعد على تبسيط الأسلاك الميدانية المعقدة من خلال دمج اتصالات الطاقة والإشارة.

النقل الميداني الصناعي ودعم الاتصالات

بالإضافة إلى نقل الطاقة، يمكن لموصلات CAZN مقاس 7/8 بوصة أن تدعم متطلبات الاتصالات الصناعية المختلفة.

DeviceNet (CAN Bus): باستخدام الموزعات من النوع T، يمكن لأجهزة متعددة استقبال إشارات الطاقة والاتصال من نقطة اتصال واحدة، مما يؤدي إلى تبسيط أسلاك ناقل المجال.

PROFIBUS، وCC-Link، وAS-Interface (AS-i): يمكن تطبيق الموصل على شبكات الاتصالات الصناعية التي تتطلب اتصالات موثوقة على مستوى المجال.

NMEA 2000: في تطبيقات الشبكات البحرية، يمكن للموصل أن يدعم طاقة تيار مستمر 24 فولت مدمجة ونقل إشارة ناقل CAN من خلال بنية اتصال موحدة.

روبوتات مناولة المواد وخطوط الإنتاج المرنة

تفرض أنظمة التصنيع المرنة متطلبات أعلى على موثوقية الموصل لأن الكابلات قد تتعرض للانحناء والحركة والاهتزاز بشكل متكرر.

يمكن استخدام موصل CAZN مقاس 7/8 بوصة مع الكابلات المرنة والموصلات المصبوبة مسبقًا لتوصيل الأسلاك الكهروضوئية وأجهزة استشعار القرب على روبوتات مناولة المواد. ومن خلال دمج صناديق التوصيل والإدخال/الإخراج الموزع، يمكن دمج اتصالات الإشارة المتعددة، مما يقلل العدد الإجمالي لتشغيل الكابلات مع الحفاظ على نقل موثوق للإشارة.

بالنسبة للأذرع الآلية وغيرها من المعدات المتحركة، فإن المرونة والمتانة الميكانيكية لمجموعة الكابلات لها أهمية خاصة. يجب أن يعمل الموصل والكابل بشكل موثوق خلال دورات الحركة المتكررة دون إنشاء توصيلات كهربائية متقطعة.

دعم التصنيع الذكي

في خطوط التصنيع الذكية، يمكن أن يكون موصل CAZN 7/8 بمثابة عقدة موثوقة لنقل الطاقة والإشارة.

بنية الإدخال/الإخراج الموزعة: يتيح تكوين موصل junction-box-plus-7/8" التوزيع اللامركزي للطاقة والاتصال على مستوى الحقل. يمكن أن يؤدي ذلك إلى تبسيط الأسلاك مع تسهيل إعادة تكوين خطوط الإنتاج وتوسيعها.

تصميم المعدات المعيارية: تتيح الموصلات السلكية الميدانية للمستخدمين تحديد أطوال الكابلات ومواد الكابلات المناسبة وفقًا لمتطلبات المعدات، مما يوفر مرونة أكبر لأنظمة التصنيع التي تخضع لتعديلات متكررة.

دعم الصيانة التنبؤية: تساعد الاتصالات المادية الموثوقة في الحفاظ على نقل بيانات المستشعر بشكل مستقر إلى منصات MES وIoT. يوفر إرسال الإشارات المتسق أساسًا يمكن الاعتماد عليه لمراقبة حالة المعدات والصيانة التنبؤية.

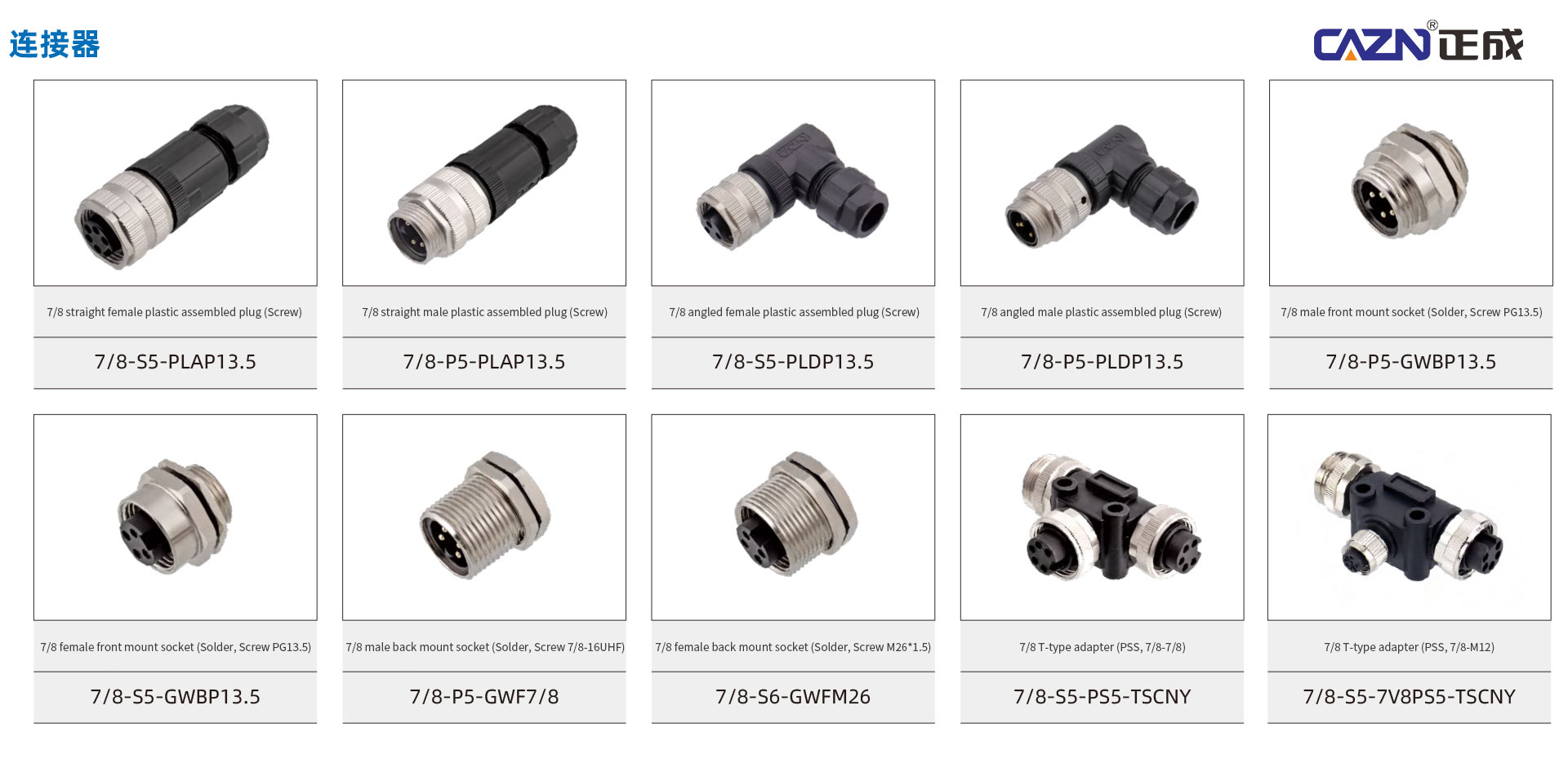

موديلات CAZN 7/8 بوصة الموصى بها

تشتمل سلسلة CAZN 7/8 على مجموعة من النماذج القياسية لتكوينات الدبوس المختلفة ومتطلبات التثبيت.

تشمل النماذج التمثيلية: 7/8-P3-GWBP13、7/8-P4-GWBP13、7/8-P5-GWBP13、7/8-S5-GWBP13

تغطي هذه النماذج أعدادًا مختلفة من المسامير وتكوينات التثبيت ويمكن اختيارها وفقًا لمتطلبات واجهة الأتمتة الصناعية الشائعة.

التوافق مع العلامات التجارية العالمية الكبرى

تم تصميم سلسلة الموصلات CAZN 7/8 بوصة لدعم متطلبات الاستبدال والتكامل التي تشمل العلامات التجارية الدولية للموصلات الصناعية المستخدمة على نطاق واسع.

Phoenix Contact: يمكن استخدام موصلات الطاقة CAZN مقاس 7/8 بوصة كبدائل متوافقة لواجهات 7/8 المقابلة، مع تكوينات الدبوس المطابقة، وأبعاد التركيب، وواجهات القفل الملولبة للتطبيقات التي تتضمن منتجات سلسلة SACC-MIN.

Amphenol: تدعم سلسلة الموصلات الصناعية الدائرية CAZN 7/8" متطلبات التوافق لواجهات Amphenol 7/8 المقابلة، وتغطي التطبيقات التي تتضمن اتصالات الحافلات الصناعية واتصالات الطاقة.

اتصال TE: يمكن استخدام تكوينات موصل الطاقة الصناعية المقابلة مقاس 7/8 بوصة لتطبيقات الاستبدال والتكامل حيث تكون المواصفات الكهربائية والميكانيكية المتوافقة مطلوبة.

الموثق: يمكن للموصلات الدائرية CAZN مقاس 7/8 بوصة أن تدعم التطبيقات التي تشتمل على واجهات 7/8 القياسية الأوروبية المستخدمة في معدات الأتمتة الصناعية.

يجب دائمًا التحقق من التوافق وفقًا لنموذج الموصل المحدد، والتقييم الكهربائي، والأبعاد الميكانيكية، وتكوين الأسلاك، ومتطلبات التطبيق قبل الاستبدال أو تكامل النظام.

اتصال موثوق للأتمتة الصناعية

يجمع موصل CAZN 7/8 بوصة بين تيار مقنن 13 أمبير، وجهد مقدر 300 فولت، وحماية IP67، واتصالات نحاسية مطلية بالذهب، وأكثر من 500 دورة تزاوج، وتكوينات دبابيس متعددة لتلبية متطلبات الاتصال لمعدات الأتمتة الصناعية.

بدءًا من توزيع الطاقة وأسلاك مشغل المستشعر وحتى اتصالات ناقل المجال والأنظمة الروبوتية والإدخال/الإخراج الموزع وخطوط الإنتاج المرنة، يوفر الموصل مقاس 7/8 بوصة واجهة مدمجة لنقل الطاقة والإشارة بشكل موثوق.

بفضل القدرة العالية على حمل التيار، وحماية البيئة القوية، ومقاومة الاهتزاز، والتكوين المرن، وقدرات التخصيص، توفر موصلات CAZN 7/8 حلاً موثوقًا للاتصال للأتمتة الصناعية وأنظمة التصنيع الذكية.
