على خلفية تحول الطاقة العالمية والاستجابة لتغير المناخ، تعمل صناعة الخلايا الكهروضوئية، باعتبارها قوة دافعة أساسية، على تسريع التقدم التكنولوجي بوتيرة غير مسبوقة. وفي الوقت نفسه، في مجال توليد طاقة الرياح، فإن نظام التحكم في درجة الميل، باعتباره مكونًا رئيسيًا مسؤولاً عن التحكم في زاوية ميل شفرة توربينات الرياح وتحقيق كفاءة التقاط وتحويل طاقة الرياح، يتطلب استقرارًا تشغيليًا عاليًا للغاية. في هذه العملية، تعتمد CAZN على تقنيات وحلول اتصال متميزة لإنشاء وصلات نقل كهربائية وإشارات لا غنى عنها، مما يوفر دعمًا فنيًا قويًا وموثوقًا للتشغيل الفعال والمستقر لأنظمة التحكم في ميل توربينات الرياح.

يعد نظام التحكم في درجة ميل توربينات الرياح مسؤولاً عن ضبط زاوية ميل الشفرة لتحسين كفاءة التقاط طاقة الرياح والتحكم في خرج الطاقة وحماية التوربين في ظل الظروف الجوية القاسية. وبما أن نظام الملعب يجب أن يعمل في ظل ظروف رياح معقدة ومتغيرة مع تشغيل طويل الأمد وعالي الكثافة، فإن حلول الاتصال الخاصة به يجب أن تتميز بموثوقية عالية، ومقاومة للاهتزاز والتأثير، والقدرة على التكيف مع البيئات القاسية. حاليًا، تتضمن حلول التوصيل السائدة لأنظمة التحكم في ميل توربينات الرياح بشكل أساسي المكونات الرئيسية التالية:

حلول اختيار الموصل الأساسي

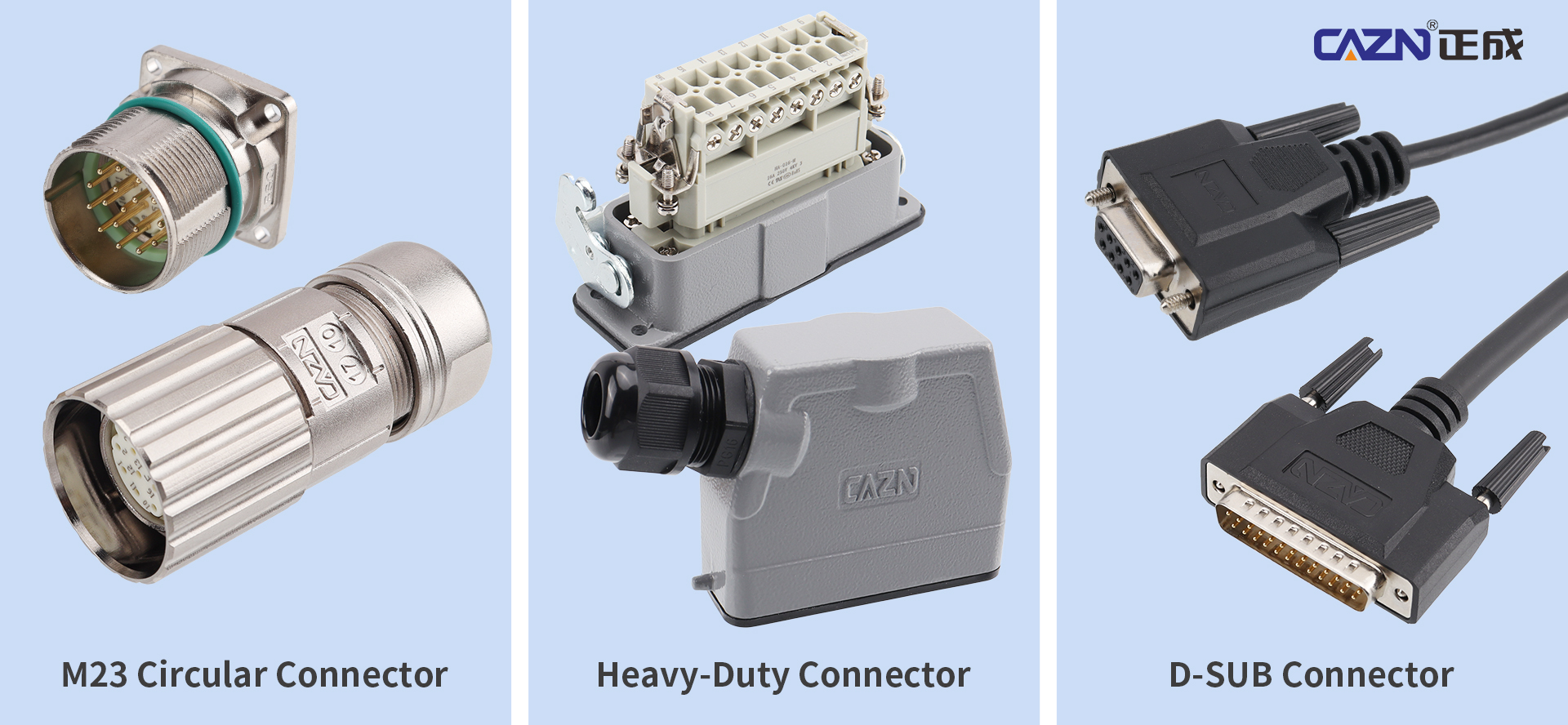

موصلات دائرية M23

تُستخدم الموصلات الدائرية M23 على نطاق واسع لتوصيل محركات الأقراص والمحركات وأجهزة التشفير وأجهزة الاستشعار والمكونات الأخرى. تتميز هذه الموصلات بقدرة حمل تيار عالية لتلبية متطلبات نقل التيار عالي الطاقة. وفي الوقت نفسه، فهم مسؤولون عن نقل إشارات التحكم وبيانات المراقبة، مما يضمن التحكم الديناميكي والدقيق في الموقع. في بعض الأنظمة المتطورة، يمكن أن تعمل موصلات M23 أيضًا كجزء من نظام اتصال متكرر لتحسين سلامة النظام بشكل عام.

● نقل قوي للطاقة ومقاومة للاهتزاز

يكمن جوهر نظام التحكم في ميل توربينات الرياح في محرك القيادة ووحدة التحكم، الأمر الذي يتطلب موصلات تتمتع بقدرات نقل تيار عالية الطاقة ممتازة. لا تضمن موصلات M23 والموصلات شديدة التحمل، بفضل أداء نقل التيار العالي، توصيلات كهربائية مستقرة وآمنة فحسب، بل تُظهر أيضًا المتانة والموثوقية المتميزتين في ظل ظروف تشغيل توربينات الرياح عالية الكثافة وطويلة الأجل. استجابة لقوى الرياح التي لا يمكن تجنبها وتأثيرات الاهتزاز الميكانيكية أثناء تشغيل التوربينات، تعتمد هذه الموصلات تصميمات هيكلية عالية القوة لتحمل الضغط الخارجي بشكل فعال وضمان أداء اتصال مستقر.

● التحكم الدقيق في الإشارة والحماية الزائدة

بالإضافة إلى النقل الكهربائي، تتولى موصلات M23 أيضًا النقل الفعال لإشارات التحكم وبيانات المراقبة، وهو أمر ضروري لتحقيق تعديل ديناميكي ودقيق لموضع الشفرة. تضمن سلامة الإشارة الممتازة التحكم الدقيق في النظام. علاوة على ذلك، بالنسبة لأنظمة التحكم في درجة الصوت المتطورة التي تسعى إلى تحقيق أقصى قدر من الأمان، يمكن دمج موصلات M23 بسلاسة في بنيات التكوين الزائدة، مما يوفر قنوات احتياطية في حالة فشل الدائرة الأولية ويضمن تشغيل النظام دون انقطاع.

● القدرة على التكيف البيئي في جميع الأحوال الجوية

غالبًا ما يتم تركيب توربينات الرياح في بيئات طبيعية قاسية مثل المناطق المرتفعة، والرياح القوية والظروف الرملية، والتغيرات الشديدة في درجات الحرارة، وبيئات رش الملح العالية. تعتمد الموصلات الدائرية M23 والموصلات شديدة التحمل على مواد خاصة وتقنيات مانعة للتسرب لتوفير مقاومة بيئية قوية، وحماية فعالة ضد الظروف القاسية وضمان التشغيل المستقر على المدى الطويل لمعدات طاقة الرياح.

موصلات الثقيلة

يتم استخدام الموصلات الثقيلة بشكل أساسي داخل خزانات التحكم في أنظمة التحكم في درجة ميل توربينات الرياح لتوصيل المكونات الكهربائية المختلفة وأجهزة التحكم، مما يتيح التحكم ومراقبة نظام درجة الحرارة بأكمله. تعتمد الموصلات الثقيلة هياكل الألمنيوم المصبوب المقاومة للصدمات والأسطح المطلية بالمسحوق المقاومة للتآكل. إنها تدعم أقصى تيار يصل إلى 500 أمبير، وتوفر تصنيفات حماية IP68 وحماية معيار EMI، ويمكنها تحمل البيئات القاسية بما في ذلك الارتفاعات العالية والرياح القوية والرمال والرطوبة العالية وظروف رش الملح.

موصلات D-SUB

كمكونات اتصال مساعدة، يتم استخدام موصلات D-SUB مع موصلات M23 والموصلات الثقيلة لضمان استقرار النقل الكهربائي والإشارات.

حل توصيل كهربائي مخصص لمحركات الملعب

لتجنب التوصيلات السائبة المحتملة الناتجة عن تقادم الموصلات الإضافية التقليدية، تعتمد بعض محركات الملعب حلول توصيل كهربائية مصممة خصيصًا. يتضمن هذا الحل صندوقًا طرفيًا (يتكون من غطاء صندوق طرفي، وقاعدة صندوق طرفي، وكتلة طرفية) وموصلات مقاومة للماء. تمر الكابلات الخارجية عبر الموصلات المقاومة للماء إلى التجويف الداخلي ويتم توصيلها بشكل آمن بالكتلة الطرفية. يعمل هذا التصميم على تحسين موثوقية الاتصال بين محرك الملعب والكابلات الخارجية بشكل فعال، مما يقلل من احتمالية فشل نظام توربينات الرياح.

حلول الاتصالات وتوصيل الطاقة بين الكنة وخزانة الملعب

يجب أن يتم توصيل نظام الميل ونظام التحكم في الكنة الرئيسية من خلال كابلات وموصلات محددة، والتي تتضمن عادة ثلاثة أجزاء رئيسية:

توصيل سلسلة الأمان: يتم استخدام كبل خماسي النواة بتصميم درع لنقل جهد 24VDC وهو مسؤول عن نقل إشارات سلسلة الأمان من الكنة إلى نظام الملعب.

اتصال Fieldbus: يتم استخدام ناقل الحقل Profibus DP، الذي يتميز بكابل ثنائي النواة مع تصميم درع، ينقل جهد 10VDC لاتصالات البيانات.

توصيل مصدر الطاقة: تم اعتماد تصميم كابل خماسي النواة لنقل طاقة تيار متردد 400 فولت تيار متردد، مما يوفر مصدر الطاقة الرئيسي لنظام الملعب.

الطاقة الاحتياطية واتصال نظام النسخ الاحتياطي

عادةً ما يتم تجهيز كل خزانة للتحكم في درجة الصوت بمصدر طاقة احتياطي يتكون من مكثفات فائقة أو بطاريات. عندما ينقطع جهد الشبكة من حلقة الانزلاق، يمكن لنظام الطاقة الاحتياطية توفير الطاقة مباشرة لنظام التحكم في درجة الصوت، مما يضمن أن الشفرات يمكن أن تتحرك من وضع الريشة 0 درجة إلى 90 درجة بسرعة آمنة (مثل 7 درجة/ثانية)، وتحقيق الحماية من إيقاف التشغيل في حالات الطوارئ.

إن حل التوصيل لأنظمة التحكم في ميل توربينات الرياح هو نظام متكامل يجمع بين الموصلات الثقيلة وموصلات M23 والصناديق الطرفية المخصصة وأنظمة الكابلات متعددة المستويات. إنه مصمم لضمان نقل فعال ومستقر وآمن للطاقة الكهربائية والإشارات في البيئات الصناعية القاسية.

في المستقبل، مع التطوير المستمر لتكنولوجيا طاقة الرياح والطلب المتزايد في سوق الطاقة المتجددة، ستواصل CAZN دعم الحرفية والابتكار المستمر وتحسين تقنيات الاتصال، وتزويد العملاء بحلول اتصال أكثر كفاءة وموثوقية وذكاءً.
