حلول الزراعة الذكية من CAZN: دمج أجهزة الاستشعار الهندسية الموثوقة

لم يكن التحدي الأكبر في إدراك الروبوتات الزراعية هو مجرد الرؤية بوضوح، بل فهم الكثير من البيانات المتنوعة. إن الاندماج بين أجهزة الاستشعار المتعددة لا يشكل بطبيعته تكرارًا للسلامة؛ بدون الهندسة المناسبة، يمكن أن يصبح مضخمًا لضوضاء النظام.

تتم مناقشة هذا البيان بشكل متكرر في الأتمتة الزراعية، ولكن القليل منها يقدم حلاً على المستوى الهندسي. يتطلب الروبوت الزراعي القادر على العمل المستمر في البيئات الموحلة والمتربة والإضاءة الساطعة والاهتزازية للغاية أكثر بكثير من مجرد تركيب الكاميرات وأجهزة LiDAR وIMUs وأجهزة استقبال GNSS على السيارة. وراء الأداء الموثوق تكمن بنية منهجية تدمج الإدراك والاتصال والحوسبة المتطورة والتحكم في الحركة.

منذ تأسيسها، ظلت CAZN ملتزمة بتطوير وتنفيذ حلول زراعية ذكية شاملة. نحن نتعامل مع هذا المبدأ كقاعدة أساسية لتصميم المنتج: كل مستشعر، وكل مجموعة أسلاك، وكل عملية مزامنة يجب أن تخضع للتحقق الهندسي. وبخلاف ذلك، فإن إضافة المزيد من أجهزة الاستشعار لا يؤدي إلا إلى مزيد من الضوضاء بدلاً من تحسين الإدراك.

1. المشكلة الأساسية: لماذا تفشل مجرد إضافة أجهزة الاستشعار في الحقول الزراعية

غالبًا ما يكون أداء الاندماج متعدد أجهزة الاستشعار جيدًا في المختبرات أو البيئات الخاضعة للرقابة. ومع ذلك، هناك ثلاث فئات من التحديات أصبحت أكثر وضوحًا في المجالات الزراعية الحقيقية.

التداخل البيئي: يمكن أن يؤدي الغبار والرطوبة والطين وأشعة الشمس المباشرة والإضاءة الليلية غير المتساوية إلى إدخال قيم متطرفة كبيرة في البيانات المرئية الأولية وبيانات LiDAR.

الاهتزاز الميكانيكي: يمكن أن تتسبب محركات الآلات الزراعية والتضاريس غير المستوية والتأثيرات الناتجة عن معدات التشغيل في انجراف انحياز IMU وانقطاع الموصل بشكل متقطع، مما يؤدي إلى ارتفاعات عابرة في الإشارة.

التوافق الكهرومغناطيسي (EMC): يمكن لمحركات التردد المتغير، وصمامات الملف اللولبي، ومعدات الاتصالات اللاسلكية، وأنظمة بطاريات الطاقة عالية التردد إدخال تداخل في الإشارات التناظرية والرقمية من خلال الكابلات والحلقات الأرضية.

عندما تتفاعل هذه العوامل الثلاثة، تشمل الأعراض الشائعة القفزات المفاجئة في تحديد المواقع بعد مئات الأمتار من التشغيل، وتقلب الثقة في التعرف على الأشياء، والكبح الكاذب في حالات الطوارئ في بعض الأحيان.

في كثير من الحالات، السبب الجذري ليس الخوارزمية نفسها، ولكن عدم كفاية الاتساق الهندسي عبر سلسلة بيانات الإدراك.

2. بنية CAZN المكونة من أربع طبقات لحلول الزراعة الذكية

تنظم CAZN حلولها الزراعية الذكية الشاملة في أربع طبقات وظيفية، لكل منها متطلبات فنية وتسليمات محددة بوضوح.

2.1 طبقة الإدراك: حدد أجهزة الاستشعار لتطبيقات محددة بدلاً من تثبيت كل شيء

نحن لا نؤيد تجهيز كل روبوت زراعي بكل أجهزة الاستشعار المتاحة. وبدلاً من ذلك، توفر CAZN تكوينات مستشعرات معايرة مصممة خصيصًا لبيئات التشغيل المختلفة.

البذر في الحقول المفتوحة وحماية المحاصيل: GNSS RTK، وIMU ثنائي الهوائي، ورادار الموجات المليمترية، وكاميرات RGB المتعددة، مع التركيز على تحديد المواقع عالي الدقة وتجنب العوائق.

حصاد البساتين وفحصها: تقنية LiDAR ثلاثية الأبعاد، وكاميرات العمق، وأجهزة استشعار عزم الدوران المشتركة، مع التركيز على التصور ثلاثي الأبعاد للنباتات والفاكهة.

الدفيئات الزراعية والزراعة في بيئة خاضعة للرقابة: رؤية ثنائية الأبعاد، وكاميرات متعددة الأطياف، ومصفوفات استشعار رطوبة التربة، مع التركيز على تقييم نمو المحاصيل والرصد البيئي.

قبل التسليم، تخضع جميع أجهزة الاستشعار للمعايرة الخارجية، ومحاذاة الطابع الزمني باستخدام تشغيل الأجهزة، وتوصيف الضوضاء الأساسية. يكون خطأ المزامنة المستهدفة أقل من 1 مللي ثانية، مما يقلل من حالات عدم اليقين المرتبطة بالمعايرة اليدوية في موقع النشر.

2.2 طبقة الاتصال: تسخير الأسلاك من فئة السيارات لقمع الضوضاء في الطبقة المادية

تعد طبقة الاتصال واحدة من أكثر المكونات التي يتم تجاهلها بشكل متكرر، ومع ذلك فإن لها تأثيرًا كبيرًا على استقرار النظام بشكل عام. يتبع حل CAZN مواصفات الاتصال القياسية.

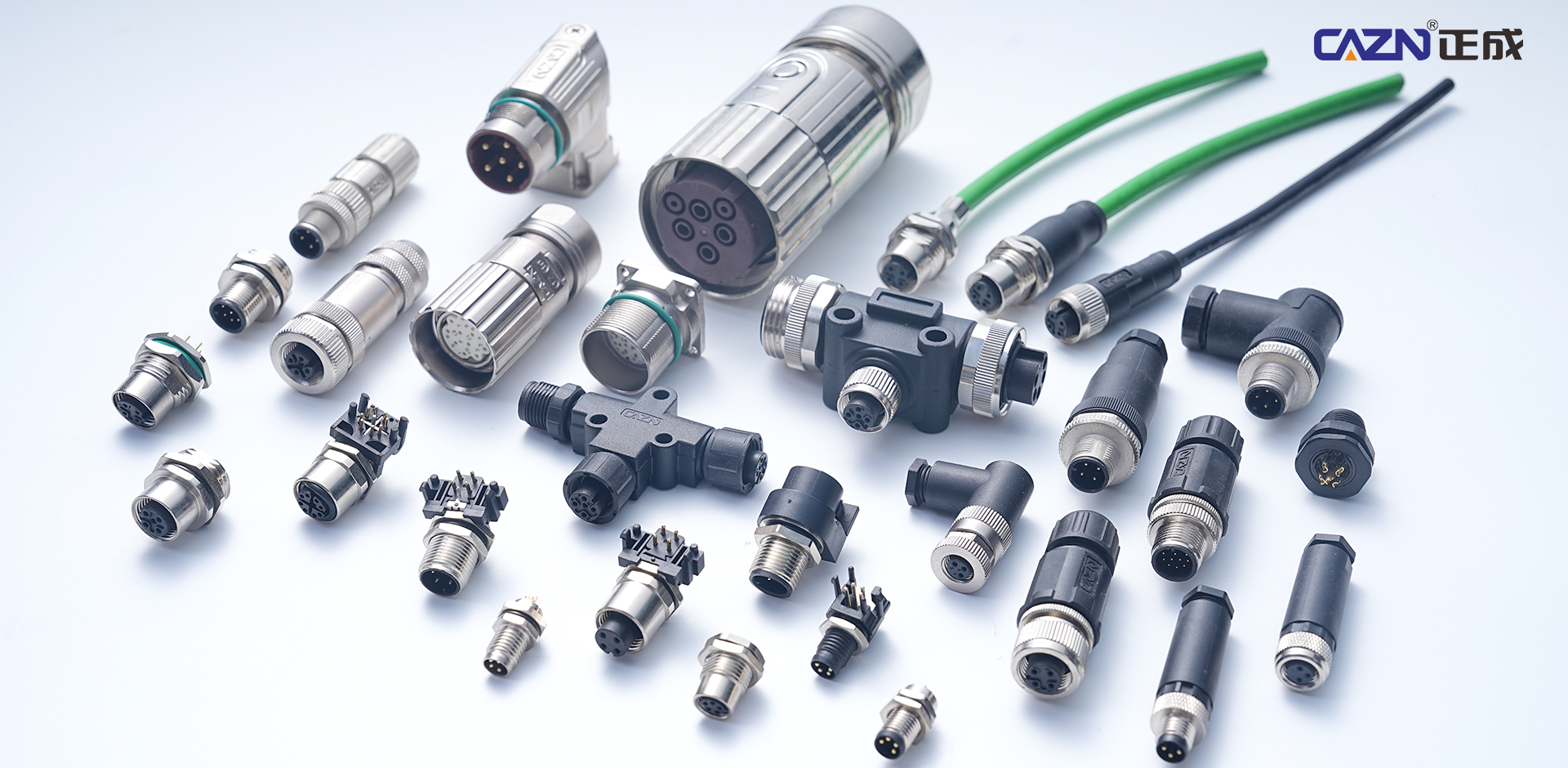

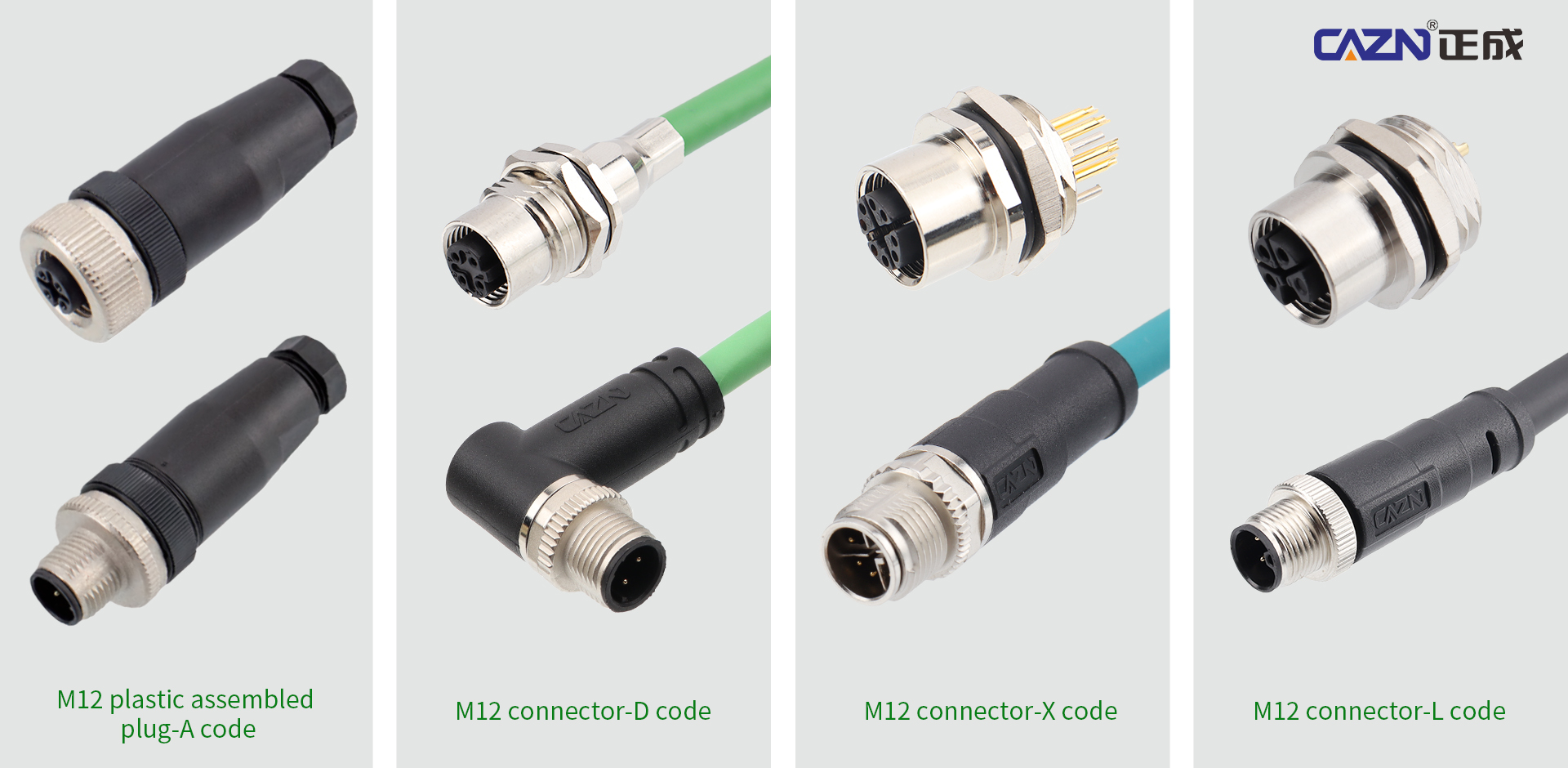

شبكة الاتصالات الرئيسية: موصلات M12 ذات الرمز X لاتصالات إيثرنت عالية السرعة، تتميز بآليات قفل معدنية ملولبة وحماية IP67/IP69K. يتم تنفيذ تأريض الدرع وفقًا لمتطلبات تصميم EMC للنظام.

مصدر الطاقة وناقل CAN: موصلات M12 مشفرة A مع تكوينات ذات 5 سنون أو 8 سنون، وقفل ملولب مقاوم للاهتزاز، والتوافق مع اتصالات CAN المستندة إلى ISO 11898.

الإشارات التناظرية ومنخفضة السرعة: موصلات دائرية M8 أو موصلات مثبتة على لوحة القفل، مع توجيه كابلات الإشارة بعيدًا عن أحزمة الطاقة ومسافة فصل موصى بها لا تقل عن 200 مم.

اتصالات الهوائي: تستخدم أنظمة GNSS وراديو البيانات اللاسلكية موصلات من النوع TNC أو N لتقليل مخاطر الارتخاء تحت الاهتزاز مقارنةً بوصلات SMA في التطبيقات كثيرة المتطلبات.

في مختبرنا، نجري اختبار الاهتزاز العشوائي بتردد 10-500 هرتز، واختبار الغسل عالي الضغط IP69K، واختبار تفريغ التلامس ±8 كيلو فولت ESD. تساعد هذه الاختبارات على ضمان عدم تحول الموصلات نفسها إلى مصادر إضافية لتداخل الإشارة.

2.3 طبقة حوسبة الحافة: تنسيق الخوارزميات مع هندسة الأجهزة

تعمل وحدة الحوسبة الطرفية المدمجة على دمج موارد الحوسبة غير المتجانسة، بما في ذلك وحدات المعالجة المركزية (CPUs) ووحدات NPUs ووحدات معالجة الرسومات (GPU)، لدعم قدرات البرامج الخاصة بـ CAZN.

محرك تحديد المواقع متعدد المستشعرات: يساعد تكامل GNSS/INS المقترن وقياس المسافة بتقنية LiDAR في الحفاظ على أداء تحديد المواقع عندما لا تتوفر إشارات الأقمار الصناعية، مثل تحت مظلات الأشجار الكثيفة أو داخل البيوت الزجاجية. الهدف هو الحفاظ على الوضع على مستوى السنتيمتر لأكثر من 30 دقيقة في ظل ظروف تشغيل محددة.

نماذج التعرف على المحاصيل وتقسيمها: نماذج خفيفة الوزن مدربة على المحاصيل الأساسية والفواكه والخضروات والمحاصيل التجارية تدعم التعرف والتجزئة الخاصة بالتطبيقات، مع تحديثات OTA التي تتيح التحسين المستمر للنموذج.

وحدة مراقبة السلامة الوظيفية: يقوم النظام بمراقبة صحة المستشعر ونضارة البيانات وحالة الموصل في الوقت الفعلي. عندما يتم اكتشاف حالة شاذة، فإنها تؤدي إلى تشغيل وضع التشغيل المتدهور المناسب أو تبدأ في التوقف الآمن.

2.4 طبقة إدارة السحابة والعمليات

يدعم النظام الأساسي السحابي إنشاء الخرائط وإرسال المهام وجمع البيانات التشغيلية وتحديثات النماذج.

من خلال واجهات الويب أو الأجهزة المحمولة، يمكن لمديري المزارع مراقبة مسارات التشغيل وتغطية المنطقة والتنبيهات غير الطبيعية وسلامة المعدات. يمكن أيضًا إنشاء التقارير حسب الحقل ونوع المحصول وموسم النمو لدعم التحليل التشغيلي وقرارات إدارة المزرعة.

3. لماذا تختار CAZN لحلول الزراعة الذكية؟

تصميم النظام القائم على التطبيقات: بدلاً من استخدام تكوينات أجهزة الاستشعار المفرطة للتعويض عن القيود الهندسية، فإننا نختار مجموعات أجهزة الاستشعار وفقًا لظروف التشغيل المحددة والمتطلبات الوظيفية.

هندسة الاتصال القياسية: تساعد مواصفات التوصيل الصناعي M12 ومجموعة الأسلاك من CAZN على منع التداخل في الطبقة المادية، مما يضع الأساس للإدراك الموثوق.

تطوير الخوارزميات والأجهزة المتكاملة: يتم تطوير الإدراك والمعايرة وتصميم مجموعة الأسلاك والحوسبة المتطورة وتحسينها من خلال الجهود الهندسية المنسقة، مما يقلل من فجوات التكامل بين الموردين المختلفين.

النشر المتكرر: بدءًا من الكائنات الزراعية الفردية  وحتى عمليات الأسطول، ومن الحقول المفتوحة إلى البيوت الزجاجية، تم تصميم حلولنا لدعم التنفيذ الموحد عبر البيئات الزراعية المتنوعة.

4. بناء روبوتات زراعية لعملية موثوقة على المدى الطويل

إن المقياس النهائي للروبوت الزراعي ليس عدد أجهزة الاستشعار التي يحملها، ولكن مدى موثوقية أدائه بعد شهر من التشغيل المستمر في الظروف الموحلة والمتطلبة. يجب أن يظل موضعه ثابتًا، ويجب أن تظل نتائج التعرف ثابتة، ويجب أن تستجيب فرامل الطوارئ بشكل صحيح دون تفعيل خاطئ.

تعالج حلول الزراعة الذكية الشاملة من CAZN هذه التحديات من خلال الهندسة المنهجية، ودمج اختيار أجهزة الاستشعار، والاتصال الموثوق، والحوسبة المتطورة، والتحكم الذكي في بنية موحدة.

ومن خلال التركيز على الاتساق الهندسي بدلاً من كمية أجهزة الاستشعار وحدها، تعمل CAZN على جعل الأتمتة الزراعية أكثر موثوقية وقابلة للتطوير وقدرة على التكيف مع بيئات الزراعة في العالم الحقيقي.
