موصل M12 SKTL تكوينات وتطبيقات دبوس عالي التيار

يعد الموصل M12 واحدًا من موصلات القفل الملولبة الدائرية الأكثر استخدامًا على نطاق واسع في الأتمتة الصناعية. وفقًا لمعايير سلسلة IEC 61076 ذات الصلة، تستخدم موصلات M12 الترميز الميكانيكي لمنع التزاوج غير الصحيح. تتميز أنواع الترميز المختلفة بترتيبات سنون مميزة ومواضع مفاتيح، مما يضمن إمكانية توصيل المقابس والمقابس المتوافقة فقط بشكل صحيح. بالإضافة إلى ترميز الإشارة مثل A وB وD وX، والتي تُستخدم لأجهزة الاستشعار والمشغلات والإيثرنت الصناعي، تم تصميم أربعة ترميز طاقة مخصص - S وK وT وL، والمعروفة مجتمعة باسم SKTL - لنقل طاقة التيار المتردد والتيار المستمر بشكل موثوق.

بالمقارنة مع الأساليب السابقة التي استخدمت موصلات مشفرة A أو C لنقل الطاقة، توفر ترميزات الطاقة SKTL المخصصة جهدًا وقدرات تيارًا أعلى في التكوينات المناسبة. يساعد مفتاحها الميكانيكي أيضًا على فصل توصيلات الطاقة عن توصيلات الإشارة، مما يقلل من خطر تلف المعدات، وعدم تطابق الجهد، وانقطاع الاتصال، ومخاطر السلامة الكهربائية الناجمة عن التزاوج غير الصحيح. يتم تغطية الموصلات المشفرة بـ SKTL بواسطة IEC 61076-2-111 ويمكنها دعم الفولتية المقدرة التي تصل إلى 630 فولت والتيارات المقدرة التي تصل إلى 16 أمبير، اعتمادًا على الترميز وتكوين المنتج. إلى جانب تصنيفات الحماية IP67 أو أعلى حيثما تم تحديدها، يتم استخدامها على نطاق واسع في معدات التشغيل الآلي والمحركات والروبوتات وأنظمة التحكم الصناعية.

باعتبارها علامة تجارية متخصصة في الاتصال الصناعي، تقوم CAZN بتصميم وتصنيع موصلات الطاقة M12 SKTL وفقًا لمتطلبات IEC المعمول بها. من خلال التحسين المستمر لاختيار المواد، وتصنيع جهات الاتصال، وحماية الدخول، والموثوقية الكهربائية، توفر CAZN حلول توصيل طاقة مدمجة وموثوقة للأتمتة الصناعية، والروبوتات، ومحركات المحركات، ومعدات الطاقة الجديدة، والنقل بالسكك الحديدية.

نظرة عامة على رموز الطاقة الأربعة SKTL

مواصفات موصل CAZN M12 SKTL والتطبيقات النموذجية

ملحوظة: الجهد الكهربي المقدر للموصلات المشفرة بـ K وفقًا لمعيار IEC المعمول به هو 630 فولت، على الرغم من أن بعض الشركات المصنعة تقدم نماذج تصل إلى 800 فولت. تتضمن تكوينات الدبوس خيارات الأرض الواقية (PE) حيثما هو محدد. على سبيل المثال، 4+PE يعني أربع جهات اتصال للطاقة بالإضافة إلى جهة اتصال أرضية وقائية واحدة، ليصبح المجموع خمس جهات اتصال.

تكوينات الدبوس والمعلمات الكهربائية عن طريق الترميز

1. مرمز S: طاقة التيار المتردد، 630 فولت / 12 أمبير

تم تصميم الموصلات ذات الترميز S لنقل طاقة التيار المتردد، بجهد مقدر يبلغ 630 فولت وتيار مقدر يبلغ 12 أمبير. تتضمن التكوينات المتوفرة الإصدارات ذات 2 طرف و3 طرف و4 طرف. قد تستخدم مجموعات الكابلات النموذجية 16 موصلاً AWG، حوالي 1.5 مم²، وفقًا لمواصفات الكابل ومتطلبات التصنيف الحالي المعمول بها.

بفضل التصميم المدمج والتوافق مع كابلات PVC وPUR والكابلات عالية المرونة المناسبة، تعد الموصلات ذات الترميز S مناسبة لتوزيع طاقة التيار المتردد بشكل موثوق. تشمل التطبيقات النموذجية شبكات توزيع الطاقة الصناعية، ووصلات طاقة التيار المتردد داخل خزانات التحكم الآلي، وأحمال التيار المتردد أحادية الطور، والوصلات بين خزانات التحكم وأجهزة الاستشعار الموجودة على جانب المسار في أنظمة إشارات السكك الحديدية والطاقة. تساعد حماية IP67 والبنية المقاومة للاهتزاز، عند تحديدها، على دعم التشغيل في البيئات الصناعية كثيرة المتطلبات.

تستخدم موصلات CAZN ذات الكود S اتصالات دقيقة من سبائك النحاس مع خيارات طلاء الذهب أو الفضة، اعتمادًا على تكوين المنتج، لدعم مقاومة الاتصال المنخفضة والأداء الكهربائي المستقر في تطبيقات طاقة التيار المتردد. إنها مناسبة للتوزيع الصناعي، وخزائن التحكم، وأنظمة النقل بالسكك الحديدية عند مطابقتها للمتطلبات الكهربائية والبيئية ذات الصلة.

2. كود K: طاقة تيار متردد عالية الجهد، 630 فولت / 16 أمبير

تم تصميم الموصلات المشفرة بـ K لنقل طاقة التيار المتردد ذات الجهد العالي، بجهد مقدر يبلغ 630 فولت وتيار مقنن يبلغ 16 أمبير وفقًا لمتطلبات IEC المعمول بها. تقدم بعض الشركات المصنعة نماذج ذات تصنيفات تصل إلى 800 فولت، والتي يجب التحقق منها وفقًا لوثائق المنتج المحددة. تتضمن التكوينات المتاحة خيارات 2-pin، و2+PE-pin، و3+PE-pin، و4+PE-pin، مما يسمح بدمج الأرض الواقية عند الحاجة.

تتناسب الموصلات المشفرة بـ K مع الأحمال عالية الطاقة والمعدات الثقيلة حيث تكون مساحة التثبيت محدودة. إنها تدعم توصيلات الطاقة المدمجة للآلات وأنظمة القيادة الصناعية والمعدات التي تعمل بالتيار المتردد والتي تتطلب تأريضًا وقائيًا.

تم تصميم موصلات CAZN K-coded مع الاهتمام بهيكل العزل وقدرة حمل التيار. تدعم التكوينات ذات التأريض الواقي متطلبات التأريض للمعدات المتوافقة، مما يوفر حل اتصال مدمج لتطبيقات طاقة التيار المتردد المطلوبة.

3. رمز T: طاقة التيار المستمر، 63 فولت / 12 أمبير

تم تصميم الموصلات ذات الترميز T لنقل طاقة التيار المستمر ذات الجهد المنخفض، بجهد مقدر يبلغ 63 فولت وتيار مقدر يبلغ 12 أمبير. تتضمن التكوينات المتوفرة إصدارات 2-pin و2+PE-pin و3+PE-pin، مما يوفر خيارات لمتطلبات الطاقة والتأريض المختلفة.

تشمل التطبيقات النموذجية مصدر طاقة معدات ناقل المجال، ومحركات التيار المستمر المدمجة، ووحدات الطاقة ذات الجهد المنخفض، ومكونات IO-Link. ويدعم تصميمها المدمج توصيلات الطاقة الملائمة لشبكات الإدخال/الإخراج الموزعة وشبكات الاستشعار والمشغلات الذكية.

تجمع موصلات CAZN T-coded بين عامل الشكل المدمج مع نقل طاقة التيار المستمر الموثوق به، مما يجعلها مناسبة لوحدات ناقل المجال ومكونات IO-Link وغيرها من أجهزة التيار المستمر ذات الجهد المنخفض. يجب تحديد التكوين المناسب وفقًا لتيار الحمل ومتطلبات التأريض وواجهة المعدات.

4. مرمز على شكل حرف L: طاقة تيار مستمر عالية التيار، 63 فولت / 16 أمبير

تعد الموصلات ذات الترميز L من بين خيارات طاقة التيار المستمر ذات التيار العالي في عائلة الموصلات M12، حيث تدعم الجهد الكهربي المقدر بـ 63 فولت والتيار المقدر بـ 16 أمبير. تتضمن التكوينات المتوفرة إصدارات 2-pin و3-pin و3+PE-pin و4-pin و4+PE-pin، مما يوفر المرونة لتوزيع الطاقة المختلفة وترتيبات التأريض.

لدعم التصنيف الحالي 16 أمبير، قد تستخدم مجموعات الكابلات ذات الترميز L 14 موصلاً AWG، حوالي 2.5 مم²، اعتمادًا على بنية الكابل وظروف التثبيت ومواصفات الشركة المصنعة. يساعد المقطع العرضي للموصل الأكبر على تقليل انخفاض الجهد والتسخين المقاوم عند اختياره بشكل مناسب للتطبيق.

تُستخدم الموصلات ذات الترميز L على نطاق واسع في توزيع 24 فولت تيار مستمر وأنظمة طاقة الإدخال/الإخراج الصناعية. كما أنها مناسبة للروبوتات، ومحركات المؤازرة، وAGVs، وإضاءة LED، وتطبيقات التحكم في المحركات التي تتطلب اتصالات مدمجة ذات سعة تيار مستمر أعلى.

تم تصميم موصلات CAZN ذات الكود L مع مراعاة هندسة الاتصال وتوافق الموصل لدعم نقل الطاقة الموثوق به بقدرة 16 أمبير. تكوينات الدبوس المتعددة، بما في ذلك خيارات الحماية الأرضية، تجعلها مناسبة لتطبيقات الطاقة الموزعة في الأتمتة الصناعية.

مطابقة تكوينات الدبوس لتطبيقات التيار العالي

يجب تحديد عدد جهات الاتصال وفقًا لدائرة الطاقة وترتيب التأريض ومتطلبات الاتصال المساعد. لا يعني ارتفاع عدد الدبوس تلقائيا تصنيف تيار أعلى، لأن التيار المسموح به يعتمد على الترميز، وتصميم الاتصال، وحجم الموصل، وظروف التشغيل.

عند اختيار تكوين الدبوس، قم بتقييم نوع الطاقة (AC أو DC)، والجهد والتيار المطلوبين، ومتطلبات الأرض الواقية، ومساحة التثبيت المتاحة، وتصنيف حماية الدخول. يوفر تشفير SKTL مفتاحًا ميكانيكيًا بين الموصلات المتوافقة، بينما تسمح ترتيبات الدبوس المتوفرة بتكييف الواجهة مع متطلبات الطاقة المختلفة.

سيناريوهات التطبيق النموذجية

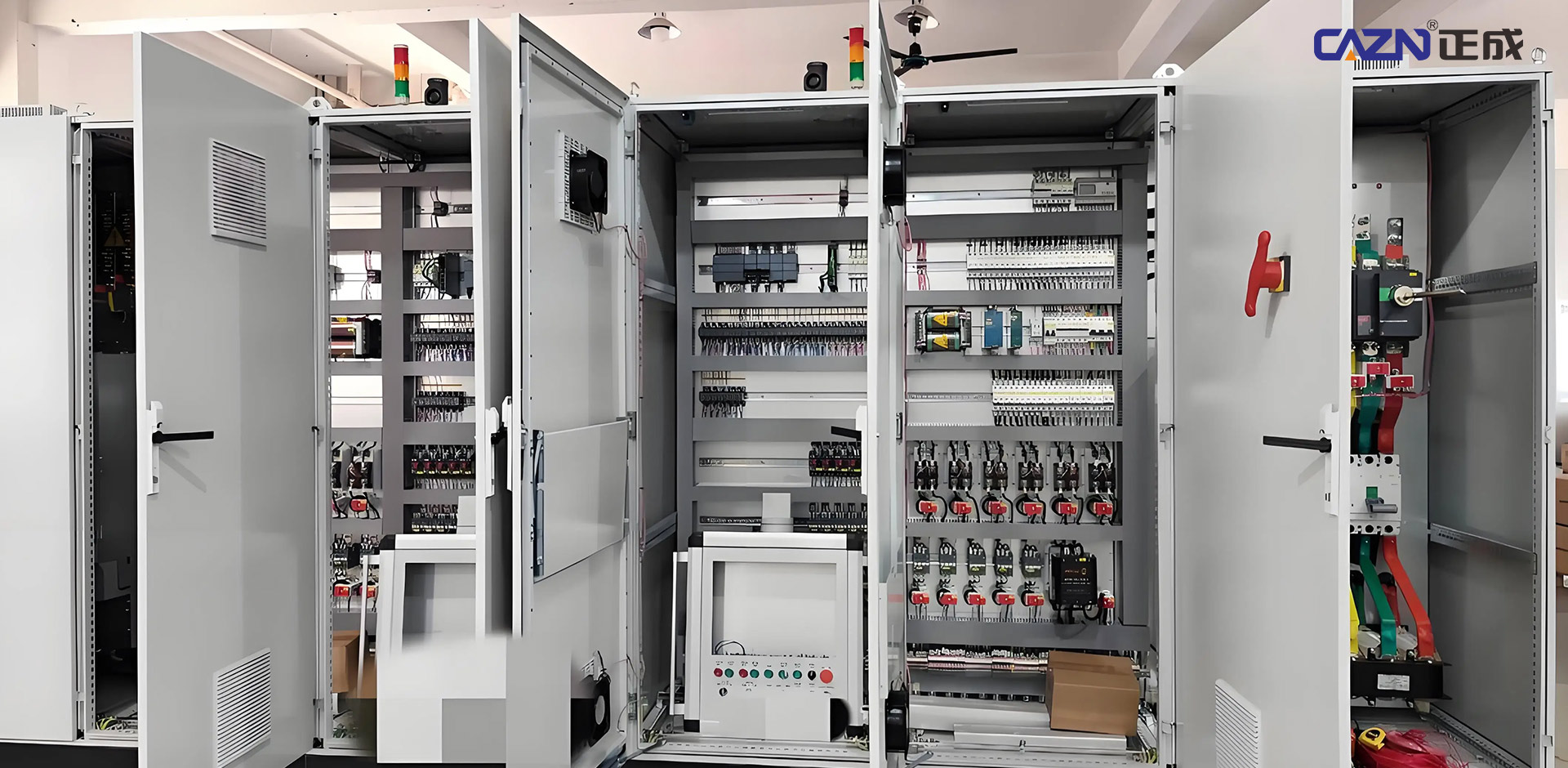

1. الأتمتة الصناعية وخزائن التحكم

يتم استخدام الموصلات المشفرة بـ S وK لتوزيع طاقة التيار المتردد في خزائن التحكم الصناعية، ونقل الطاقة من وحدات التوزيع إلى المعدات والأحمال المتوافقة. يمكن للموصلات ذات الترميز L أن تدعم توزيع الطاقة بجهد 24 فولت تيار مستمر لأنظمة الإدخال/الإخراج الصناعية، مما يؤدي إلى إنشاء اتصال مدمج بين مصادر الطاقة الموزعة والأجهزة الميدانية.

يمكن لموصلات CAZN SKTL المزودة بحماية IP67 والبنية المناسبة المقاومة للاهتزاز أن تدعم التركيبات الصناعية داخل أو خارج خزائن التحكم. يمكن لواجهاتها المدمجة أيضًا تبسيط الأسلاك والصيانة عندما يلبي التكوين المحدد المتطلبات الكهربائية والبيئية للتطبيق.

2. الروبوتات ومحركات المؤازرة

تتطلب الروبوتات الصناعية والمركبات الآلية والأذرع الآلية وأنظمة القيادة المؤازرة وصلات طاقة موثوقة يمكنها تحمل الاهتزاز والحركة المتكررة. توفر الموصلات ذات الترميز L ما يصل إلى 16 أمبير من قدرة التيار المستمر في تكوينات محددة وهي مناسبة لتوزيع الطاقة على المعدات الروبوتية وأنظمة المؤازرة المتوافقة. يمكن استخدام الموصلات المشفرة بـ K عندما تكون هناك حاجة إلى طاقة التيار المتردد والتأريض الوقائي.

تتوفر موصلات CAZN ذات التشفير L وK في تكوينات مخصصة لتجميعات الكابلات المجمعة مسبقًا والإنهاء الميداني، اعتمادًا على سلسلة المنتجات. يمكن أن تساعد خيارات السكن المستقيمة والزاوية في استيعاب مساحة محدودة حول مفاصل الروبوت والقواعد والمنصات المتنقلة.

3. المحركات وأنظمة القيادة

تتطلب محركات التيار المستمر المدمجة والمحركات الخطية والمحركات الخطية عادةً توصيلات طاقة ميدانية موثوقة. تعد الموصلات ذات الترميز T مناسبة لتطبيقات التيار المستمر ذات التيار المنخفض ضمن تصنيفاتها المحددة، بينما تدعم الموصلات ذات الترميز L توزيع التيار المستمر العالي لمحركات ومعدات المحركات المتوافقة.

توفر منتجات CAZN ذات التشفير T وL تكوينات اتصال مختلفة لاستيعاب متطلبات الطاقة والتأريض المتنوعة. يجب أن يأخذ الاختيار في الاعتبار تيار بدء تشغيل المحرك، والتيار المستمر، وطول الكابل، وانخفاض الجهد، وبيئة التشغيل بدلاً من الاعتماد على التيار الاسمي وحده.

4. Fieldbus وأنظمة الإدخال/الإخراج

يعد تشغيل وحدات ناقل المجال ومعدات الإدخال/الإخراج الموزعة تطبيقًا نموذجيًا للموصلات ذات التشفير T وL. يمكن للموصلات ذات الترميز T توفير طاقة تيار مستمر منخفضة الجهد للأجهزة الميدانية ووحدات الاتصالات، بينما يمكن للموصلات ذات الترميز L توزيع تيارات تيار مستمر أعلى عند الحاجة.

نظرًا لأن ترميز الطاقة المخصص يتم تمييزه ميكانيكيًا عن ترميز إشارة M12 القياسي، فإن موصلات SKTL المتوافقة تساعد في تقليل مخاطر توصيل دوائر الطاقة بمنافذ الإشارة. يمكن لموصلات CAZN ذات التشفير T وL دعم الأسلاك الأكثر تنظيمًا وتوزيع الطاقة القابل للصيانة في الشبكات الصناعية.

5. الإضاءة الذكية والصناعية

قد تستخدم أنظمة الإضاءة LED ووحدات الإنارة الصناعية وتركيبات الإضاءة الخارجية موصلات ذات ترميز L لتوزيع طاقة التيار المستمر عندما تكون التصنيفات الكهربائية مناسبة. يمكن أن تدعم سعتها الحالية أحمال الإضاءة المتوافقة، بينما يمكن أن تساعد مجموعات كابلات PUR المناسبة وتكوينات الموصلات ذات تصنيف IP67 في حماية الاتصالات في البيئات المتربة أو الرطبة أو الخارجية.

يمكن تحديد موصلات CAZN ذات الكود L بخيارات كابلات مناسبة مقاومة للطقس لإضاءة المصنع، ووحدات الإنارة الخارجية، وإضاءة المناظر الطبيعية. تعتمد الملاءمة الفعلية على التيار المقنن للموصل، ومعدل درجة حرارة الكابل، ومقاومة الأشعة فوق البنفسجية، والمتطلبات البيئية للتركيب.

6. معدات الطاقة الجديدة والنقل بالسكك الحديدية

في معدات الطاقة الجديدة، والبنية التحتية للشحن، وأنظمة النقل بالسكك الحديدية، يمكن لموصلات SKTL توفير اتصالات الطاقة بين خزائن التحكم والأجهزة المتوافقة. يمكن استخدام الموصلات ذات الترميز S في توزيع طاقة التيار المتردد، في حين أن الموصلات ذات الترميز K مخصصة لتطبيقات طاقة التيار المتردد ذات الجهد العالي ضمن تصنيفاتها المحددة.

يمكن أن تدعم الحماية ضد الغبار والرطوبة، جنبًا إلى جنب مع مقاومة الاهتزاز المناسبة، اتصالات موثوقة في البيئات المتنقلة أو كثيرة المتطلبات. يمكن تقييم موصلات CAZN SKTL المصممة وفقًا لمتطلبات IEC 61076-2-111 المطبقة لهذه التطبيقات وفقًا لمتطلبات الجهد الكهربي والتيار والمتطلبات البيئية ومتطلبات الاعتماد الخاصة بالجهاز.

7. البيئات الصعبة: مرافق تجهيز الأغذية والمستحضرات الصيدلانية

قد يتضمن إنتاج الأغذية والمشروبات وتصنيع الأدوية عمليات غسيل متكررة ورطوبة ومواد تنظيف وإجراءات صيانة صارمة. يمكن النظر في الموصلات ذات المواد المناسبة وحماية أعلى من الدخول، بما في ذلك التكوينات ذات التصنيف IP69K حيثما كان ذلك متاحًا، للتركيبات المعرضة للتنظيف بالضغط العالي.

يمكن أن توفر سترات الكابلات PUR المناسبة مقاومة للزيوت والمواد الكيميائية المحددة، اعتمادًا على التركيبة المحددة. يمكن لـ CAZN تقييم خيارات الموصل والمواد مقابل متطلبات التطبيق، ولكن يجب التحقق من حماية IP69K ومقاومة التآكل والتوافق الكيميائي للمنتج المحدد بدلاً من الافتراض عبر سلسلة SKTL بأكملها.

اعتبارات الاختيار والتثبيت

المعايير المطبقة: تندرج موصلات الطاقة SKTL ضمن المواصفة IEC 61076-2-111، التي تتناول متطلبات الأبعاد والتشفير والسلامة وقابلية التبادل ذات الصلة. قم بتأكيد الإصدار القياسي ووثائق التوافق الخاصة بالمنتج لموصل CAZN المحدد.

الحماية من الدخول: تم تصميم الطرازات الحاصلة على تصنيف IP67 للحماية من دخول الغبار والغمر المؤقت في ظل ظروف اختبار محددة. قد تتطلب التطبيقات التي تتضمن غسيلًا عالي الضغط أو درجة حرارة عالية منتج IP69K ذو تصنيف محدد.

اختيار الكابل: غالبًا ما تُفضل كابلات PUR عالية المرونة للتطبيقات الديناميكية مثل الحركة الآلية وسلاسل السحب، بينما قد تناسب كابلات PVC بعض التركيبات الثابتة. قد تستخدم التجميعات ذات الترميز S 16 موصلاً AWG، حوالي 1.5 مم²، في حين أن التجميعات ذات الترميز L والمصنفة لـ 16 A قد تستخدم 14 موصلاً AWG، حوالي 2.5 مم². يجب أن يأخذ الحجم النهائي في الاعتبار طول الكابل ودرجة الحرارة المحيطة والتجميع وطريقة التثبيت والمتطلبات الكهربائية المعمول بها.

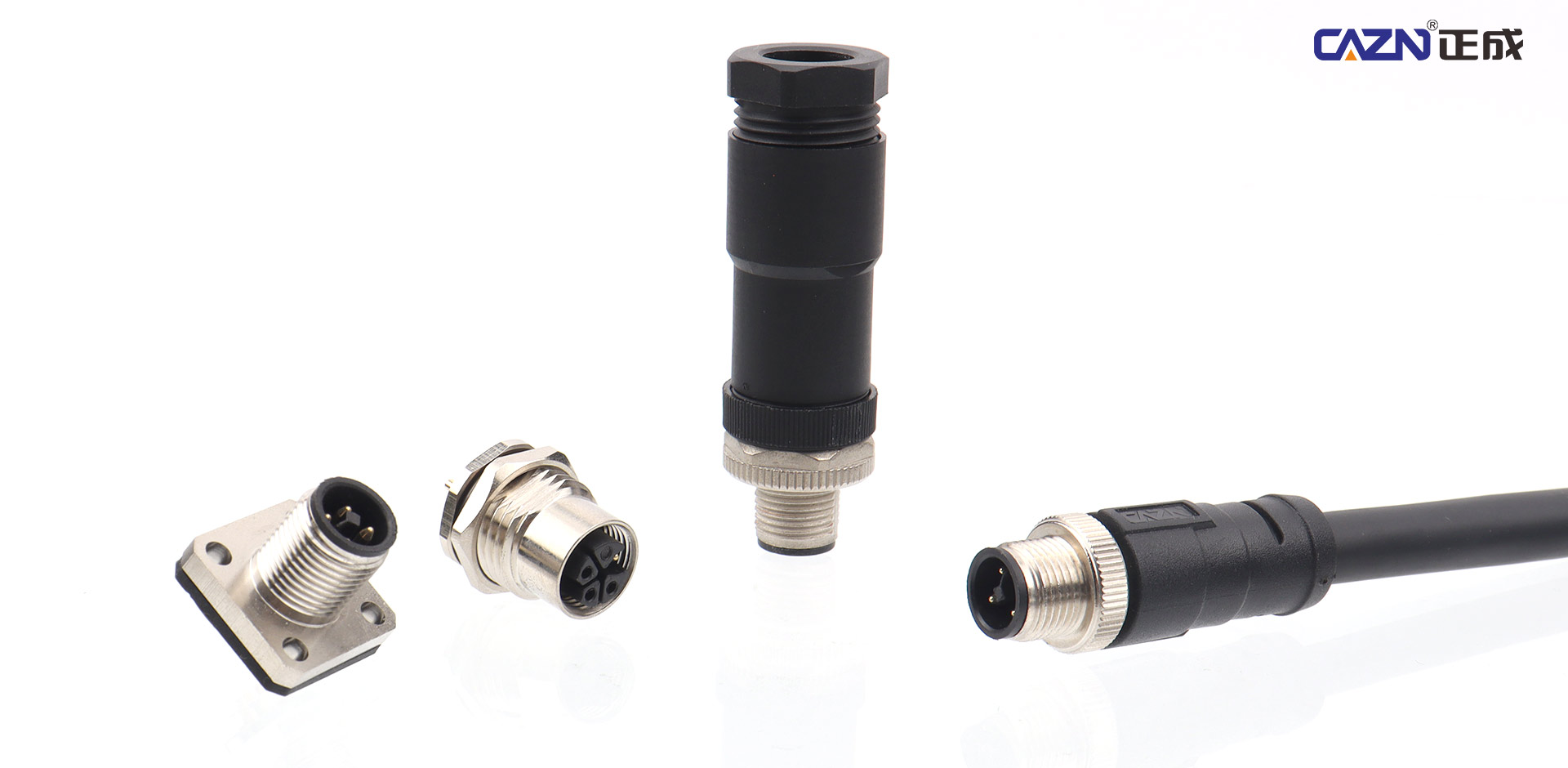

خيارات التثبيت: اعتمادًا على سلسلة المنتجات، قد تتضمن الترتيبات المتاحة مجموعات أسلاك مقولبة وموصلات قابلة للربط في المجال وموصلات مثبتة على اللوحة أو موصلات حاجزة ومبيتات مستقيمة أو مائلة. ويعتمد الخيار المناسب على إمكانية الخدمة ومساحة التثبيت وما إذا كان اتصال الكابل ثابتًا أو خاضعًا للحركة المتكررة.

ظروف التشغيل: قد يكون نطاق درجة الحرارة من -25 درجة مئوية إلى +80 درجة مئوية تقريبًا، ومقاومة التلامس لا تزيد عن 5 متر أوم، ومتانة تصل إلى حوالي 500 دورة تزاوج متاحة لنماذج منتجات معينة. هذه القيم هي أمثلة خاصة بالمنتج، وليست متطلبات عالمية لجميع موصلات M12 SKTL، ويجب تأكيدها في ورقة بيانات CAZN ذات الصلة.

تسلسل التحديد: حدد أولاً ما إذا كان التطبيق يتطلب طاقة تيار متردد أو تيار مباشر. ثم حدد الجهد المطلوب والتيار المستمر وتكوين الدبوس وترتيب الأرض الواقي. وأخيرًا، حدد تصنيف الحماية وبناء الكابل وطريقة التركيب وبيئة التشغيل. تقدم CAZN تكوينات موصل SKTL لمتطلبات التثبيت المختلفة، وفقًا لمواصفات كل سلسلة منتجات.

خاتمة

توفر رموز الطاقة الأربعة M12 SKTL حلولاً متميزة لنقل الطاقة الصناعية. تدعم الموصلات ذات الترميز S تطبيقات التيار المتردد حتى تصنيفاتها المحددة 630 فولت / 12 أمبير، بينما تعالج الموصلات ذات الترميز K متطلبات التيار المتردد الأعلى بتقديرات تصل إلى 630 فولت / 16 أمبير وفقًا لمتطلبات IEC المعمول بها. بالنسبة لأنظمة التيار المستمر، تدعم الموصلات ذات الترميز T التطبيقات التي يصل تصنيفها إلى 63 فولت / 12 أمبير، بينما توفر الموصلات ذات الترميز L ما يصل إلى 63 فولت / 16 أمبير لتوزيع تيار مستمر عالي التيار متوافق.

يتطلب اختيار تكوين الدبوس الصحيح أكثر من مجرد عد جهات الاتصال. يجب مراعاة التقييمات الكهربائية، وحجم الموصل، ومتطلبات الحماية الأرضية، وحماية الدخول، ومرونة الكابلات، وظروف التثبيت لتحقيق التشغيل الآمن والموثوق.

تواصل CAZN تطوير حلول الاتصال الصناعية، مع موصلات الطاقة M12 SKTL التي تغطي خيارات التشفير S وK وT وL ومجموعة من تكوينات الدبوس وأنماط التثبيت. ومن خلال مطابقة ترميز الموصل وتكوينه مع متطلبات التطبيق والتحقق من الوثائق الفنية ذات الصلة، يمكن للمستخدمين إنشاء أنظمة توزيع طاقة صناعية أكثر أمانًا وموثوقية وأسهل في الصيانة.
