الموصلات الصناعية لخطوط حزمة البطاريات الآلية: التزاوج عالي الدورة ومقاومة EMI

1. تحديات الاتصال الصناعي في التصنيع المتقدم لبطاريات الطاقة الجديدة

بفضل النمو السريع في صناعات السيارات الكهربائية وتخزين الطاقة، يدخل تصنيع بطاريات الليثيوم أيون والصوديوم أيون عصر تيراواط ساعة (TWh). بدءًا من فرز الخلايا، وتحميل الوحدات، واللحام بالليزر لعلامات تبويب البطارية، إلى تركيب أحزمة BMS واختبار تفريغ الشحن في نهاية الخط (EOL) لحزم البطاريات الكاملة، تضع خطوط التجميع المؤتمتة للغاية والمبنية على البراعة متطلبات صارمة على المعدات الصناعية، بما في ذلك الروبوتات الصناعية، وآلات اللحام بالليزر الدقيقة، وأنظمة فحص رؤية الماكينة عالية السرعة، والمركبات الموجهة الآلية (AGVs)، ومحطات عمل الاختبار.

غالبًا ما تستهدف خطوط إنتاج بطاريات الطاقة الحديثة PACK أوقات دورة تتراوح من 30 إلى 60 ثانية. في بيئات التصنيع عالية الإنتاجية التي تتميز بالتداخل الكهرومغناطيسي القوي (EMI) والتشغيل المستمر عالي السرعة، يجب أن تتحمل الموصلات والكابلات الصناعية ضغوطًا ميكانيكية وكهربائية كبيرة.

الثني والالتواء عالي التردد في سلاسل السحب والمفاصل الآلية

أثناء الحركات السريعة والمتكررة للروبوتات الصناعية سداسية المحاور المستخدمة في التعامل مع خلايا البطارية واللحام، يجب أن تتحمل الكابلات المثبتة في سلاسل السحب وأذرع الروبوت الملايين من دورات الانحناء والالتواء والشد. قد تؤدي الكابلات العادية إلى إجهاد الموصل وكسره، أو كسور طبقة التدريع التي تؤثر على الحماية الكهرومغناطيسية، أو تشقق الغلاف الخارجي. يمكن أن تؤدي هذه الإخفاقات إلى توقف غير متوقع لخط الإنتاج.

EMI شديد من اللحام بالليزر ومحركات المؤازرة عالية الطاقة

تستخدم خطوط إنتاج Battery PACK في كثير من الأحيان ليزر ألياف من فئة كيلووات للحام علامات تبويب البطارية من النحاس والألومنيوم، في حين أن العديد من المحركات المؤازرة عالية الطاقة تتسارع وتتباطأ عند التردد العالي. يمكن أن تقترن النبضات الكهرومغناطيسية والتداخل التوافقي بكابلات الناقلات الصناعية وخطوط إشارة رؤية الماكينة، مما قد يتسبب في فقدان حزم Ethernet الصناعية أو خلل في الصور من الكاميرات الصناعية أو بيانات قياس غير دقيقة.

تآكل التزاوج عالي التردد في محطات اختبار EOL

أثناء اختبار الأداء الكهربائي واختبار عزل الجهد الكهربي، قد يتم تزاوج واجهات اختبار التوصيل السريع وعدم تزاوجها مئات أو حتى آلاف المرات في كل نوبة عمل. يمكن للمحطات الصناعية العادية ذات متانة التزاوج المحدودة أن تتعرض لتآكل طلاء التلامس وزيادة مقاومة التلامس، مما قد يؤدي إلى فشل اختبار كاذب ونتائج قبول PACK غير دقيقة للبطارية.

تناثر المعادن والتلوث بأبخرة اللحام

تفرض الجزيئات المعدنية الدقيقة المتولدة أثناء اللحام بالليزر، بالإضافة إلى اختلافات تدفق الهواء والضغط الناتجة عن أنظمة استخراج الغبار، متطلبات صارمة على إغلاق الموصل، وحماية الغبار، والمقاومة الحرارية للعلب العازلة.

2. المتطلبات الفنية الأساسية للموصلات والكابلات عالية الموثوقية في معدات تصنيع البطاريات

لدعم أهداف توفر المعدات المطلوبة، مثل هدف فعالية المعدات الشاملة (OEE) بنسبة 90% أو أعلى، توفر شركة Shenzhen CAZN Electrical Co., Ltd. (CAZN) حلول الموصلات والكابلات المصممة للتطبيقات عالية المرونة، ومقاومة EMI، وعمر التزاوج الممتد.

كابلات سلسلة السحب عالية المرونة والقولبة الزائدة المدمجة

موصلات نحاسية خالية من الأكسجين مجدولة للغاية

يمكن تصنيع كل موصل من أسلاك نحاسية عالية النقاء وخالية من الأكسجين، ويبلغ قطر السلك الفردي حوالي 0.05-0.08 مم. بالإضافة إلى عزل موصل TPE أو PP المعدل منخفض الاحتكاك، يمكن لهذا البناء تقليل الضغط الميكانيكي الداخلي وتحسين المرونة في ظل الحركة المتكررة.

سترات خارجية من مادة PUR مقاومة للتآكل

توفر سترات البولي يوريثين (PUR) عالية القوة الميكانيكية مقاومة للزيوت المعدنية والمبردات وسوائل القطع، اعتمادًا على تركيبة المادة. بالنسبة لتطبيقات سلسلة السحب الصعبة، يمكن أن يستهدف تصميم الكابل قدرة تحمل الثني المستمر لما لا يقل عن 10 ملايين دورة، وفقًا لشروط الاختبار المحددة ونتائج التحقق من الصحة.

تخفيف الضغط المتكامل المصبوب بالحقن

يمكن دمج ذيل الموصل وغطاء كابل PUR من خلال قالب الحقن العمودي الثانوي لإنشاء واجهة مستمرة مع تخفيف الضغط المتدرج. ويساعد ذلك على تقليل تركيزات الضغط عند مخرج الكابل ويقلل من خطر التلف الناتج عن الانحناء الحاد بالقرب من الموصل.

رؤية الماكينة عالية السرعة والاتصال بشبكة إيثرنت الصناعية: موصلات M12 ذات تشفير X وD

هيكل محمي 360 درجة

تستخدم موصلات M12 ذات الكود X مقسمًا داخليًا معدنيًا لفصل الأزواج الأربعة الملتوية فعليًا. يساعد هذا الهيكل على التحكم في الحديث المتبادل القريب (NEXT) والحديث المتبادل البعيد (FEXT)، مما يدعم كابلات فئة Cat 6A ومعدلات نقل البيانات التي تصل إلى 10 جيجابت في الثانية عندما تلبي القناة الكاملة المتطلبات ذات الصلة.

مساكن قوية مصنوعة من سبائك الزنك

يمكن أن توفر العلب المصنوعة من سبائك الزنك الحماية الميكانيكية وتساهم في التوافق الكهرومغناطيسي (EMC). تعتمد فعالية التدريع على الموصل الكامل ومجموعة الكابلات، بما في ذلك إنهاء الدرع، وواجهات التزاوج، والتثبيت. وينبغي التحقق من أهداف الأداء مثل التوهين الذي يتجاوز 50 ديسيبل عند 500 ميجاهرتز من خلال تقارير الاختبار الخاصة بالمنتج بدلاً من افتراضها لكل نموذج.

تساعد ميزات التصميم هذه على حماية رؤية الماكينة وروابط الاتصالات الصناعية من التداخل الناتج عن معدات الليزر عالية الطاقة والمحولات عالية التردد.

اتصالات مطلية بالذهب مقاومة للاهتراء واتصالات اختبار طويلة العمر

طلاء سميك من الذهب الصلب

يمكن أن تستخدم دبابيس التلامس ركائز من نحاس البريليوم الزنبركي أو ركائز من برونز الفوسفور، مع طبقة سفلية من النيكل وطلاء من الذهب الصلب يبلغ سمكه حوالي 30-50 ميكروبوصة (0.76-1.27 ميكرومتر)، اعتمادًا على مواصفات الاتصال. يمكن لنظام الاتصال المصمم بشكل صحيح أن يستهدف 5000 دورة تزاوج أو أكثر مع الحفاظ على مقاومة اتصال مستقرة في ظل ظروف اختبار محددة.

آليات الرفيق الأعمى العائمة

يمكن أن تشتمل واجهات الاختبار على آلية عائمة ذاتية المحاذاة مع تعويض محوري قدره ±2 مم وتعويض شعاعي قدره ±1.5 مم. ويساعد ذلك في استيعاب الأخطاء الطفيفة في تحديد المواقع في معدات وتركيبات المناولة الآلية، مما يقلل من خطر انحناء الاتصالات والأضرار الميكانيكية أثناء التزاوج المتكرر.

3. مقارنة حلول الموصلات والكابلات الصناعية لخطوط إنتاج عبوات البطاريات

ملحوظة: هذه الأرقام هي أهداف تصميمية إرشادية ونطاقات مقارنة، وليست تصنيفات صناعية عالمية. يعتمد الأداء الفعلي على بنية الكابل وتصميم الموصل وطرق الاختبار وظروف التثبيت وورقة بيانات المنتج ذات الصلة. يجب تقييم أداء IP68 وفقًا لظروف الغمر المحددة من قبل الشركة المصنعة.

4. التطبيقات النموذجية وحلول CAZN لخطوط إنتاج عبوات البطاريات

محطات الفحص البصري للوحدات والحاويات (GigE Vision)

ظروف التشغيل

تتحرك الكاميرات الصناعية عالية الدقة، بما في ذلك الأنظمة من الشركات المصنعة مثل Basler وCognex وDaheng، على طول محاور X وY وZ التي تعمل بمحرك مؤازر لفحص أبعاد لسان البطارية وعيوب اللحام وظروف سطح الغشاء الأزرق. تتطلب الحركة السريعة للكاميرا والحصول على الصور بسرعة عالية نقلًا مستقرًا للبيانات، خاصة عندما تعمل محطات فحص متعددة في وقت واحد.

الحل الموصى به

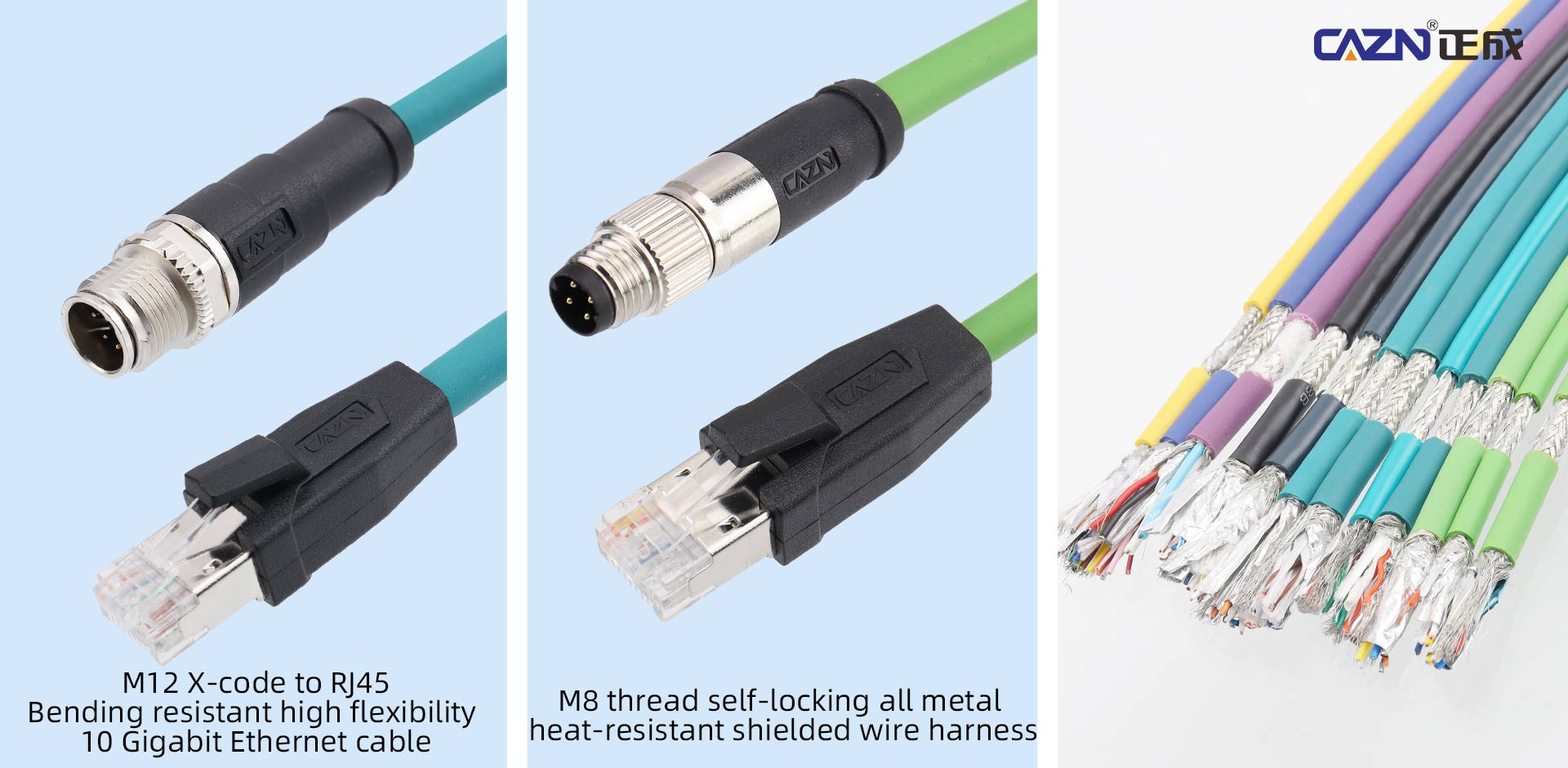

مجموعات كابلات إيثرنت عالية المرونة CAZN M12 X-coded-to-RJ45 مصممة لتطبيقات رؤية الماكينة الصعبة.

الفوائد المتوقعة

عندما تدعم قناة الكابلات الكاملة معدل النقل المطلوب وأداء EMI، يمكن للتجميع المصمم بشكل صحيح تقليل أخطاء الاتصال ودعم الحصول على صور عالية السرعة يمكن الاعتماد عليها. يجب التحقق من صحة عمر الكابل المرن ودرع الموصل وفقًا لملف الحركة الفعلي وظروف التثبيت.

محطات اللحام بالليزر وملاحظات مستشعر رأس اللحام

ظروف التشغيل

قد تقوم رؤوس اللحام بالليزر بدمج مستشعرات تحديد المواقع بالليزر وأنظمة الغاز الواقية ومسبارات درجة الحرارة المحورية بالقرب من منطقة اللحام. تواجه هذه المكونات الحركة الميكانيكية، والحرارة الموضعية، والتناثر المعدني، والتداخل الكهرومغناطيسي من المعدات المرتبطة.

الحل الموصى به

مجموعات الكابلات المحمية ذات القفل الملولب CAZN M8، والمعدنية بالكامل، مصممة لاتصالات أجهزة الاستشعار الصناعية المطلوبة.

الفوائد المتوقعة

يمكن أن يساعد عامل الشكل المدمج في تقليل مساحة التثبيت ووزن الكابل، بينما يمكن أن يوفر الغلاف المعدني الحماية الميكانيكية ضد المخاطر البيئية المناسبة. يساعد التدريع المناسب وتوجيه الكابل في الحفاظ على ثبات درجة الحرارة وإشارات قياس المسافة بين المستشعرات ونظام التحكم بالليزر.

تعتمد المقاومة الفعلية لرش اللحام ودرجات الحرارة المرتفعة على مواد الموصل وغلاف الكابل وموضع التركيب ومدة التعرض. قد تكون الحماية الإضافية أو النقل ضروريًا بالقرب من التعرض المباشر للرش.

محطات اختبار الكهرباء PACK EOL

ظروف التشغيل

تتصل التركيبات الآلية بمخرجات البطاريات ذات الجهد العالي وواجهات التحكم في نظام إدارة المباني ذات الجهد المنخفض لإجراء اختبارات مقاومة العزل واختبارات تحمل الجهد، وقياسات جهد الدائرة المفتوحة، وقياسات المقاومة الداخلية للتيار المتردد (ACIR)، والتحقق من اهتزاز الشحن السريع.

تتطلب هذه المحطات أداء اتصال موثوقًا به، وتحديد المواقع بشكل متكرر، وفصل واضح بين دوائر الجهد العالي والجهد المنخفض.

الحل الموصى به

موصلات اختبار دورة التزاوج العالية المخصصة من CAZN وتجميعات كابلات التثبيت الخاصة بالتطبيقات.

الفوائد المتوقعة

يمكن أن تساعد جهات الاتصال المطلية بالذهب المقاومة للاهتراء جنبًا إلى جنب مع تصميم غلاف عائم على تمديد فترات صيانة التركيبات وتقليل أخطاء الاختبار المتعلقة بالاتصال. يجب اختيار نظام الاتصال وفقًا لمتطلبات الجهد والتيار والعزل والقياس المطبقة. تتطلب واجهات اختبار الجهد العالي أيضًا مسافات الزحف والتخليص المناسبة، وتصميم العزل، والتشابك عند الضرورة، والحماية من الاتصال العرضي.

5. نظام دعم التصنيع الذكي الخاص بـ CAZN

بالنسبة لمصنعي معدات التشغيل الآلي، يمكن أن يؤثر التأخير في تطوير الموصل المخصص وتسليمه على تشغيل خط الإنتاج بأكمله وتكثيفه. تركز CAZN على التخصيص سريع الاستجابة والتحقق المنظم من الجودة لمواجهة هذه التحديات.

التخصيص السريع وتطوير النموذج الأولي

يدعم CAZN أطوال الكابلات المخصصة، وتعيينات الدبوس، واتجاهات الموصل، والمخارج بزاوية 90 درجة وفقًا لمتطلبات المشروع. يمكن للتصميم الهيكلي القائم على CAD وSolidWorks، جنبًا إلى جنب مع إمكانيات صنع القوالب الداخلية، أن يدعم تطوير الموصلات الخاصة بالتطبيقات وتجميعات الكابلات.

بالنسبة لمشاريع التخصيص القياسية، قد يكون تسليم النموذج الأولي ممكنًا خلال 3 إلى 5 أيام، ويخضع ذلك لتعقيد التصميم وتوافر المواد ومتطلبات الموافقة على العينة. تساعد المواءمة الفنية المبكرة على تقليل إعادة العمل وتسريع التكامل مع المعدات الآلية.

قدرات الاختبار الميكانيكية والكهربائية

تتضمن قدرات اختبار CAZN اختبار مرن لسلسلة السحب المستمر، واختبار مرن متأرجح، وقياسات محلل شبكة المتجهات (VNA)، وقياسات مقاومة ميكرو أوم. يمكن أن تساعد هذه الاختبارات في تقييم التحمل الميكانيكي للكابل، وخصائص النقل عالي التردد، ومقاومة التلامس.

بالنسبة لتطبيقات معدات البطاريات، ينبغي تحديد معايير الاختبار حول ظروف التشغيل الفعلية. قد تتضمن المعلمات ذات الصلة نصف قطر الانحناء، وسرعة السير، والتسارع، وزاوية الالتواء، وتوجيه الكابل، وتردد التزاوج، ودرجة الحرارة، وإنهاء التدريع، وعرض نطاق الإرسال. يجب أن تحدد تقارير الاختبار تكوين المنتج الذي تم اختباره وحجم العينة والطريقة ومعايير القبول بحيث يمكن تطبيق النتائج بشكل مناسب على متطلبات الإنتاج.

خاتمة

تعد معدات التصنيع الذكية ضرورية لإنتاج بطاريات طاقة عالية الجودة، وتشكل الموصلات والكابلات الصناعية جزءًا مهمًا من البنية التحتية التي تحافظ على تشغيل هذه الأنظمة بشكل موثوق. في خطوط إنتاج PACK للبطاريات الآلية، يمكن أن يؤثر ثني الكابلات عالية التردد والتداخل الكهرومغناطيسي والتزاوج المتكرر والتلوث الناتج عن عمليات اللحام على توفر المعدات وجودة الإنتاج.

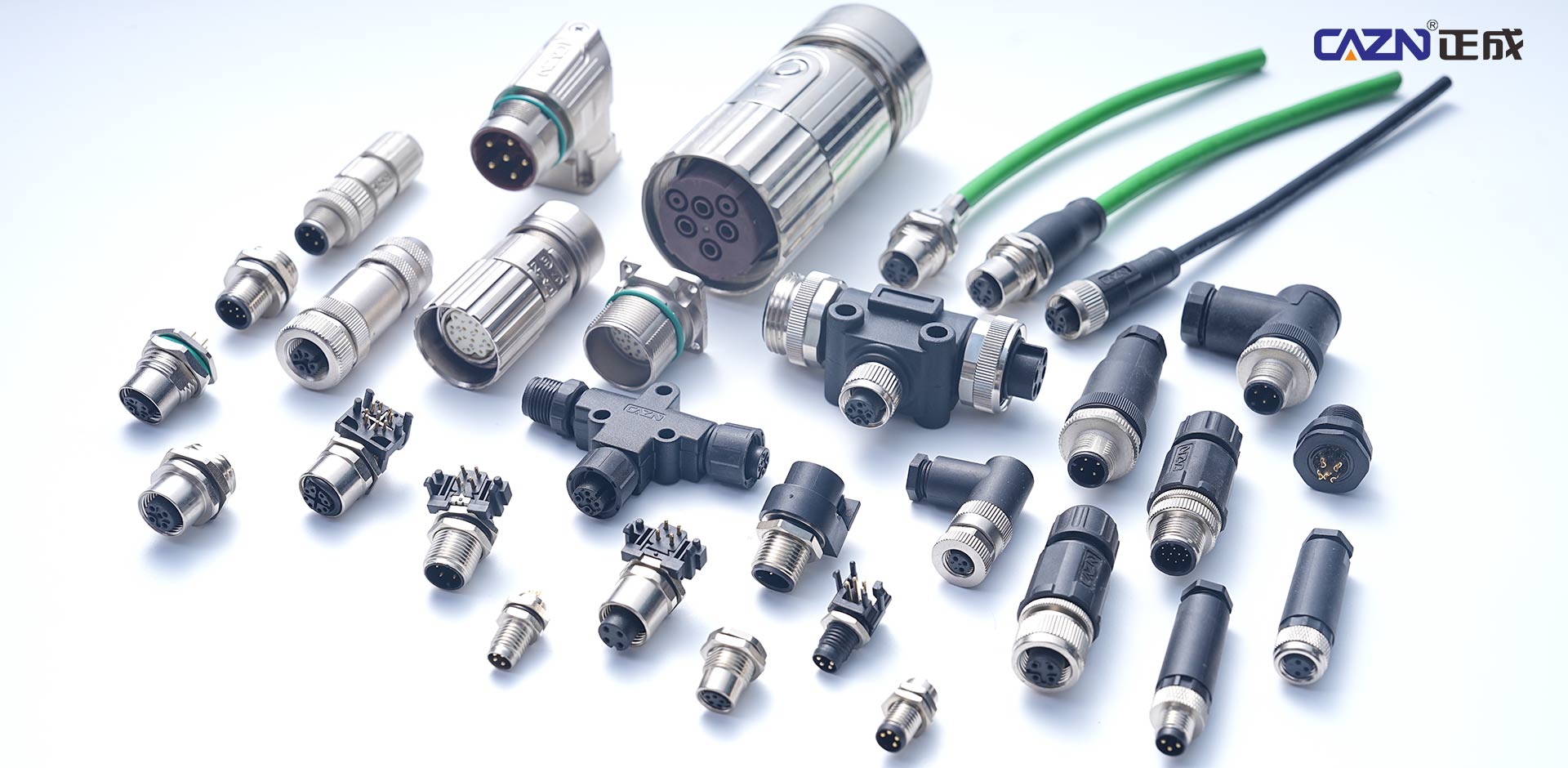

توفر CAZN حلول الموصلات والكابلات الصناعية لتطبيقات الأتمتة المطلوبة، بما في ذلك مجموعات كبلات PUR عالية المرونة، واتصالات Ethernet المرمزة M12 X، وواجهات مستشعر M8 المدمجة، وموصلات اختبار مخصصة عالية الدورة. من خلال التصميم الخاص بالتطبيقات، وتطوير النموذج الأولي، والتحقق الميكانيكي والكهربائي، تساعد CAZN الشركات المصنعة للمعدات على مواجهة تحديات موثوقية الاتصال والصيانة.

من خلال مطابقة اختيار الموصل، وبناء الكابلات، والتدريع، ومتانة التزاوج، وحماية البيئة مع ظروف التشغيل الفعلية، يمكن لمتكاملي معدات البطاريات بناء أنظمة إنتاج أكثر موثوقية ودعم التصنيع المستقر وعالي الجودة على نطاق واسع.
