كازن | حلول تطبيق أتمتة موصل إيثرنت رمز M8-D

يعد موصل CAZN M8-D Code Ethernet (IEC 61076-2-114) بمثابة حل اتصال إيثرنت صناعي مصغر بسرعة 100 ميجابت في الثانية مصمم لتطبيقات PROFINET وEtherCAT وEtherNet/IP. إنه يعالج الحاجة إلى الوصول إلى الشبكة في معدات التشغيل الآلي ذات المساحة المحدودة والعقد الميدانية الموزعة بكثافة. بالمقارنة مع موصلات M12-D، يعمل حل M8-D على تقليل مساحة الموصل بنسبة 30% تقريبًا. ويتميز بقفل ملولب، وحماية IP67، ودرع 360 درجة لتحسين مقاومة الاهتزاز والتداخل الكهرومغناطيسي، مع معدلات نقل بيانات تصل إلى 100 ميجابت/ثانية.

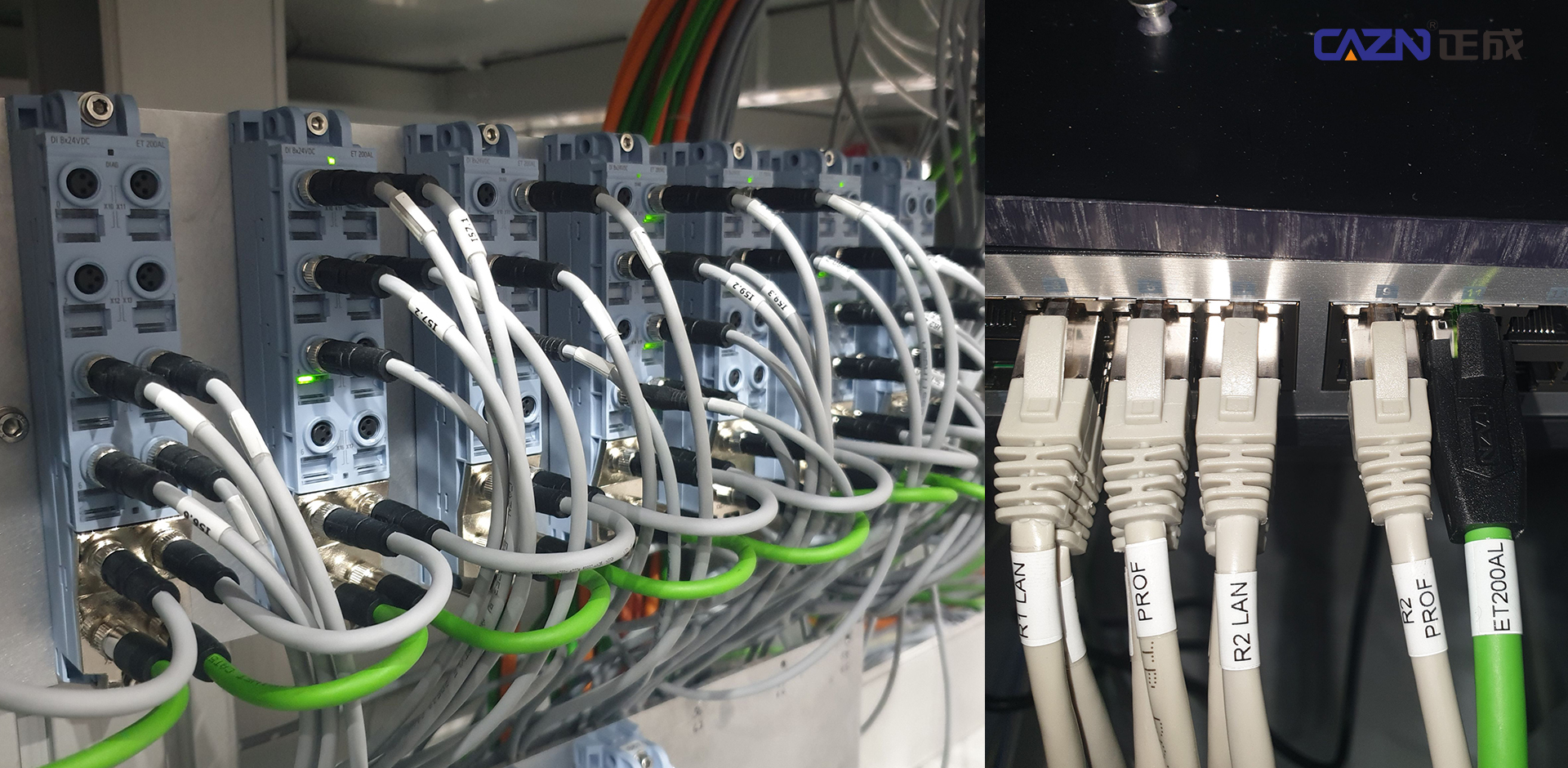

لماذا تختار موصلات M8 Ethernet للأتمتة الصناعية؟

أصبحت معدات الأتمتة الصناعية مضغوطة بشكل متزايد بينما تتطلب مستويات أعلى من الاتصال بالشبكة. تعد موصلات M8-D Ethernet مناسبة بشكل خاص للتطبيقات التي قد يكون من الصعب تثبيت موصلات M12 التقليدية أو واجهات RJ45 فيها.

1. مساحة المعدات المحدودة: غالبًا ما تحتوي وحدات الإدخال/الإخراج الصغيرة الموزعة، والمؤثرات الطرفية للروبوت، وأنظمة الرؤية المدمجة، وهيكل AGV على مساحة فعلية غير كافية لموصلات M12.

2. كثافة العقدة العالية: قد تحتوي خطوط فرز الإلكترونيات والتعبئة والخدمات اللوجستية لشركة 3C على عدد كبير من عقد إيثرنت المصغرة، مما يخلق طلبًا على واجهات التوصيل والتشغيل المدمجة.

3. الاهتزاز والصدمة: تتعرض الروبوتات والمعدات المحمولة باستمرار للاهتزاز والحركة. بالمقارنة مع وصلات مزلاج RJ45، يوفر القفل الملولب اتصالاً ميكانيكيًا أكثر أمانًا.

4. تداخل EMC قوي: يمكن لمحولات التردد، ومحركات الأقراص المؤازرة، وغيرها من المعدات الصناعية أن تولد تداخلًا كهرومغناطيسيًا كبيرًا. يساعد اتصال Ethernet المحمي بالكامل في الحفاظ على سلامة الاتصال.

5. كفاءة التثبيت والصيانة: يمكن لتجميعات الكابلات المجمعة مسبقًا تسريع التثبيت والاستبدال الميداني، وتقليل عمل أسلاك خزانة التحكم، وتبسيط عزل الأخطاء.

بنية نظام إيثرنت M8-D كاملة

يمكن تكوين حل M8-D Ethernet العملي كشبكة موزعة أساسية وفرعية. يمكن للشبكة الرئيسية استخدام PLCs أو محولات Ethernet الصناعية المتصلة من خلال واجهات M12-D أو RJ45، بينما يتم استخدام كابلات M8-D للفروع الميدانية المدمجة.

الهندسة المعمارية النموذجية هي:

PLC / محول إيثرنت صناعي ← الشبكة الرئيسية M12-D / RJ45 ← كابلات فرعية M8-D ← وحدات الإدخال/الإخراج الموزعة / الكاميرات الصناعية المدمجة / عبيد EtherCAT

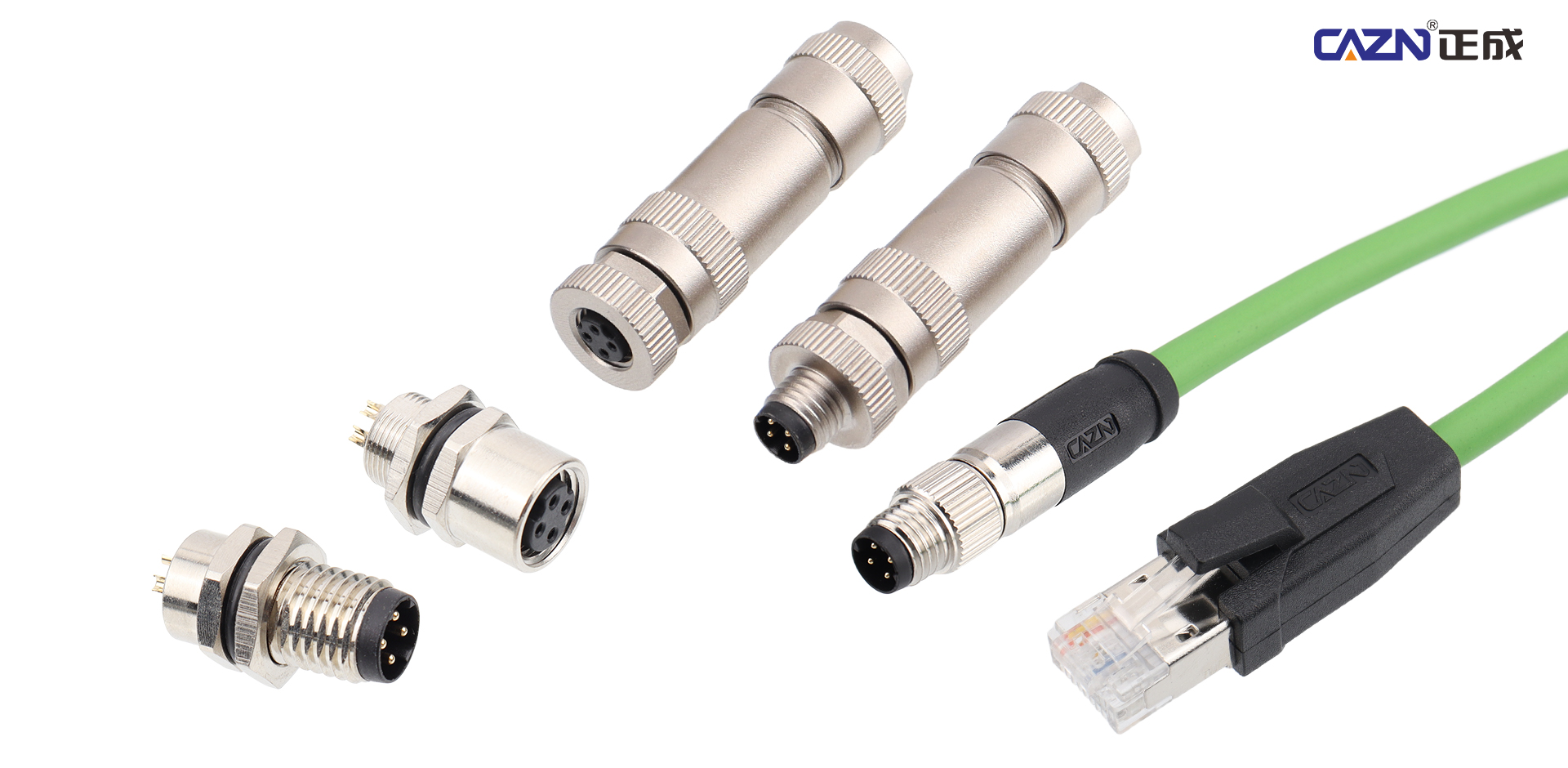

يمكن اختيار تكوينين للكابل وفقًا لمتطلبات التثبيت.

تعتبر مجموعات الكابلات المصبوبة مسبقًا هي الخيار المفضل للمشاريع القياسية. يمكن توفير موصلات M8-D المستقيمة أو ذات الزاوية اليمنى في تكوينات M8-D-to-M8-D وM8-D-to-RJ45. تعتبر كابلات PUR عالية المرونة مناسبة لسلسلة السحب والتطبيقات المتحركة، في حين أن كابلات PVC مناسبة للتركيبات الثابتة.

تعتبر موصلات التجميع الميداني مفيدة أثناء التشغيل أو عندما يلزم تعديل الأسلاك الميدانية. يسمح الإنهاء اللولبي بالتركيب المرن، ولكن يجب تنفيذ التدريع بشكل صحيح من خلال اتصال درع كامل بزاوية 360 درجة.

من أجل تكامل المعدات، تتوفر موصلات اللوحة M8-D في تكوينات ملحومة بالأسلاك أو مثبتة على PCB ويمكن تركيبها مباشرة على وحدات الإدخال/الإخراج الموزعة، ومبيتات الكاميرا، والأجهزة الصغيرة الأخرى.

يعد التدريع والتأريض أمرًا بالغ الأهمية لاستقرار شبكة إيثرنت

لا يعتمد أداء Ethernet الصناعي على قدرة نقل بيانات الموصل فحسب، بل يعتمد أيضًا على سلامة نظام الحماية. بالنسبة لتطبيقات M8-D Ethernet التي تعمل في بيئات تحتوي على محركات مؤازرة، ومحركات، وعاكسات، ومصادر التداخل الكهرومغناطيسي الأخرى، يوصى باستخدام حماية معدنية كاملة بزاوية 360 درجة.

قد يؤدي استخدام رقائق الألومنيوم فقط مع اتصال تأريض أحادي النقطة إلى توفير أداء غير كافٍ للحماية عالية التردد ويمكن أن يساهم في حدوث أخطاء في الاتصال أو فقدان الحزم في ظل الظروف الصعبة. يجب أن يكون الدرع المضفر للكابل متصلاً بشكل آمن ومستمر بهيكل درع الموصل.

يجب أن يستخدم إطار المعدات إستراتيجية التأريض المناسبة لتقليل تأثيرات الحلقة الأرضية غير المرغوب فيها. بالنسبة لكابلات Ethernet الصناعية، يجب التحكم في مقاومة الكابل عند 100 Ω ±15% وفقًا لمتطلبات Cat5e Industrial Ethernet، مع مسافة نقل إجمالية تصل إلى 100 متر ضمن تكوين الشبكة المطبق.

بالنسبة للتوصيلات الملولبة M8-D، فإن عزم الربط الموصى به هو 0.4-0.6 نيوتن متر. يجب تجنب الربط المفرط، في حين يجب فحص التوصيلات المثبتة على المعدات التي تهتز بشكل مستمر وإعادة ربطها بشكل دوري عند الحاجة.

التطبيق 1: المؤثرات النهائية للروبوت

توفر الروبوتات التعاونية ومعصمي الروبوتات الصناعية مثالًا ممتازًا على المكان الذي يمكن أن توفر فيه موصلات M8-D Ethernet ميزة واضحة لتوفير المساحة. غالبًا ما تكون مساحة التثبيت محدودة للغاية للقابضات وكاميرات الرؤية المدمجة وأجهزة استشعار التحكم في القوة والأجهزة الأخرى المثبتة بالقرب من المحور السادس للروبوت.

يمكن لموصل كود M8-D المحمي بالكامل بتكوين زاوية قائمة 90 درجة أن يقلل من تداخل الكابل حول معصم الروبوت. بالنسبة للتطبيقات التي تتضمن حركة متكررة، يمكن لكابل PUR عالي المرونة ومجموعة الموصل المصبوبة مسبقًا تحسين موثوقية إدارة الكابلات.

بالنسبة لاتصالات EtherCAT، يجب توجيه الكابل مع السماح بالحركة الكافية وتخفيف الضغط المناسب. يجب الحفاظ على الحد الأدنى من نصف قطر الانحناء بمقدار 5× القطر الخارجي للكابل وفقًا لمتطلبات التطبيق المذكورة.

التطبيق 2: الروبوتات المتنقلة AGV وAMR

تتطلب مركبات AGVs وAMRs اتصالاً موثوقًا به أثناء التحرك المستمر وتجربة الاهتزاز الميكانيكي. تشتمل الأجهزة المتصلة النموذجية على وحدات الإدخال/الإخراج الموزعة، ووحدات الملاحة ومسح الباركود، ووحدات الرؤية المدمجة، ومكونات التحكم الأخرى المثبتة على السيارة.

يعتبر موصل IP67 M8-D Ethernet المزود بقفل ملولب مناسبًا لتركيبات الهيكل المدمجة حيث تكون المساحة محدودة ومقاومة الاهتزاز مهمة. يمكن أن تساعد الموصلات ذات الزاوية اليمنى في تجنب التداخل مع المكونات الأخرى، بينما توفر كابلات PUR مرونة أفضل للحركة المتكررة وظروف التوجيه الصعبة.

يساعد الاتصال الملولب أيضًا على منع فك الارتباط العرضي الناتج عن الاهتزاز المستمر للمركبة مقارنةً بالواجهات التي تعتمد فقط على آلية التركيب السريع.

التطبيق 3: 3C، التعبئة والتغليف، وأتمتة الخدمات اللوجستية

تجمع خطوط الإنتاج الآلية في مجال الإلكترونيات والتعبئة والتغليف والفرز اللوجستي 3C عادةً بين كثافة العقد العالية ومساحة التثبيت المحدودة. قد تتطلب صناديق الإدخال/الإخراج الموزعة عن بعد، وقارئات التعليمات البرمجية، ووحدات فحص الرؤية المدمجة جميعها اتصال Ethernet ضمن مساحة صغيرة نسبيًا.

بالنسبة للمحطات الثابتة، يمكن أن توفر كابلات M8-D المستقيمة المصبوبة مسبقًا اتصالاً مدمجًا وموحدًا. عندما تكون مساحة التثبيت محدودة، يمكن للإصدارات ذات الزاوية اليمنى تقليل تداخل توجيه الكابل. يجب أن تستخدم المحطات المتحركة المثبتة على سلاسل السحب كابلات PUR عالية المرونة مصممة للثني المتكرر.

يمكن لبنية الشبكة العملية الاحتفاظ باتصالات M12 أو RJ45 للعمود الفقري الرئيسي، بينما تقوم فروع M8-D المتعددة بتوصيل الأجهزة الميدانية. يمكن أن يؤدي هذا الأسلوب إلى تقليل حجم حاويات الإدخال/الإخراج، وتبسيط تكامل المعدات، وتسهيل الاستبدال السريع للعقد الميدانية الفردية.

التطبيق 4: تكامل إيثرنت في المعدات المدمجة

بالنسبة لمعدات الاختبار، والآلات الصغيرة ذات الأغراض الخاصة، والأنظمة المدمجة الأخرى، غالبًا ما تحتاج واجهة Ethernet إلى التكامل مباشرة في غلاف المعدات.

يمكن أن يوفر موصل لوحة PCB M8-D واجهة Ethernet صناعية خارجية دون الحاجة إلى فتحة RJ45 أكبر. يجب أن يكون الدرع المعدني متصلاً بشكل صحيح بهيكل المعدات للحفاظ على أداء EMC المقصود.

يعد هذا التكوين مفيدًا بشكل خاص عندما يحتاج مصممو المعدات إلى الحفاظ على حاوية مدمجة مع الاستمرار في توفير واجهة Ethernet آمنة ميكانيكيًا وصناعية.

CAZN M8-D: اتصال مدمج للإيثرنت الصناعي

يؤدي توسع شبكة Ethernet الصناعية إلى زيادة الطلب على حلول الاتصال المدمجة والموثوقة والقابلة للتطوير. تعالج سلسلة M8 من CAZN هذا المطلب من خلال القفل الملولب، والأبعاد المدمجة، وحماية IP67، والتكوينات المصممة لنقل بيانات Ethernet الصناعية.

يتوافق موصل الرمز M8-D مع DIN EN 61076-2-114 وهو مصمم للتطبيقات التي تكون فيها مساحة التثبيت والأمن الميكانيكي والاتصالات الموثوقة كلها أمور مهمة. إن عامل الشكل المدمج يجعلها مناسبة بشكل خاص لأجهزة الاستشعار المصغرة، وأجهزة الإدخال/الإخراج الموزعة، والمؤثرات الطرفية للروبوت، والمعدات المحمولة، وأجهزة التشغيل الآلي الأخرى ذات المساحة المحدودة.

المواصفات الفنية

يستخدم موصل CAZN M8-D Code Ethernet أربع جهات اتصال مشفرة على شكل D مع ترتيب اتصال متماثل مطلي بالذهب. يدعم الموصل أكثر من 500 دورة تزاوج، بجهد مقدر يبلغ 48 فولت / 60 فولت تيار متردد/تيار مستمر، وتيار مقدر يبلغ 4 أمبير، ونطاق درجة حرارة التشغيل من -25 درجة مئوية إلى +80 درجة مئوية.

توفر CAZN كلا من إصدارات الأطراف اللولبية المحمية وتجميعات الكابلات المصبوبة مسبقًا مع درع الكابل. تتراوح أقطار مخرج الكابلات المتوفرة من 4 مم إلى 5.5 مم، بينما تتراوح أحجام الموصلات المدعومة من 0.14 مم² إلى 0.5 مم². يستخدم تكوين الكابل المصبوب مسبقًا موصلات مقاس 0.25 مم² (AWG 24).

بالإضافة إلى نقل بيانات إيثرنت، يمكن للموصل الهجين M8 المرمز D دعم توصيل الطاقة للأجهزة المتصلة وفقًا لمتطلبات IEEE 802.3at PoE+، مما يتيح اتصال البيانات والطاقة ضمن أنظمة الأتمتة الصناعية المدمجة.

بالنسبة لمعدات التشغيل الآلي حيث تكون مساحة التثبيت محدودة ولكن يظل أداء Ethernet وحماية EMC ومقاومة الاهتزاز وكفاءة الصيانة أمرًا ضروريًا، يوفر CAZN M8-D Code نهج اتصال صناعي مدمج لشبكات الأتمتة الموزعة الحديثة.
