كازن | موصل رمز M8-B

يعد موصل CAZN M8-B Code نوعًا محددًا ضمن عائلة الموصلات الدائرية M8، ويتميز بترميز B وتكوين 5 سنون. هذا التصميم يجعله مناسبًا بشكل خاص لتطبيقات الأتمتة الصناعية التي تتطلب اتصالاً موثوقًا بناقل المجال في مساحات التثبيت المدمجة.

كود M8-B، المتوافق مع IEC 61076-2-104، هو موصل مصغر ثابت ذو 5 مراكز تم وضعه بشكل أساسي لتطبيقات ناقل المجال PROFIBUS-DP. يمنع مفتاحه الميكانيكي التزاوج غير الصحيح مع موصلات A-Code وD-Code. إنه مصمم لعقد ناقل المجال حيث تكون مساحة التثبيت مقيدة للغاية. بالمقارنة مع موصلات M8-A وM8-D، فإن رمز M8-B له حجم سوق أصغر بكثير، بينما يظل رمز M12-B هو حل الموصل الرئيسي لـ PROFIBUS.

المواصفات الأساسية

الترميز: رمز B، مع تكوين مفاتيح مخصص بخمسة أسنان

البروتوكول: PROFIBUS-DP استنادًا إلى اتصالات الناقل التفاضلي RS-485؛ غير مناسب لنقل إيثرنت

الفولطية المقدرة: 30 فولت تيار متردد/تيار مستمر

التصنيف الحالي: 3 أ

الحماية: IP67 عند التزاوج والقفل بشكل صحيح

درجة حرارة التشغيل: -25 درجة مئوية إلى +80 درجة مئوية

دورات التزاوج: ≥500

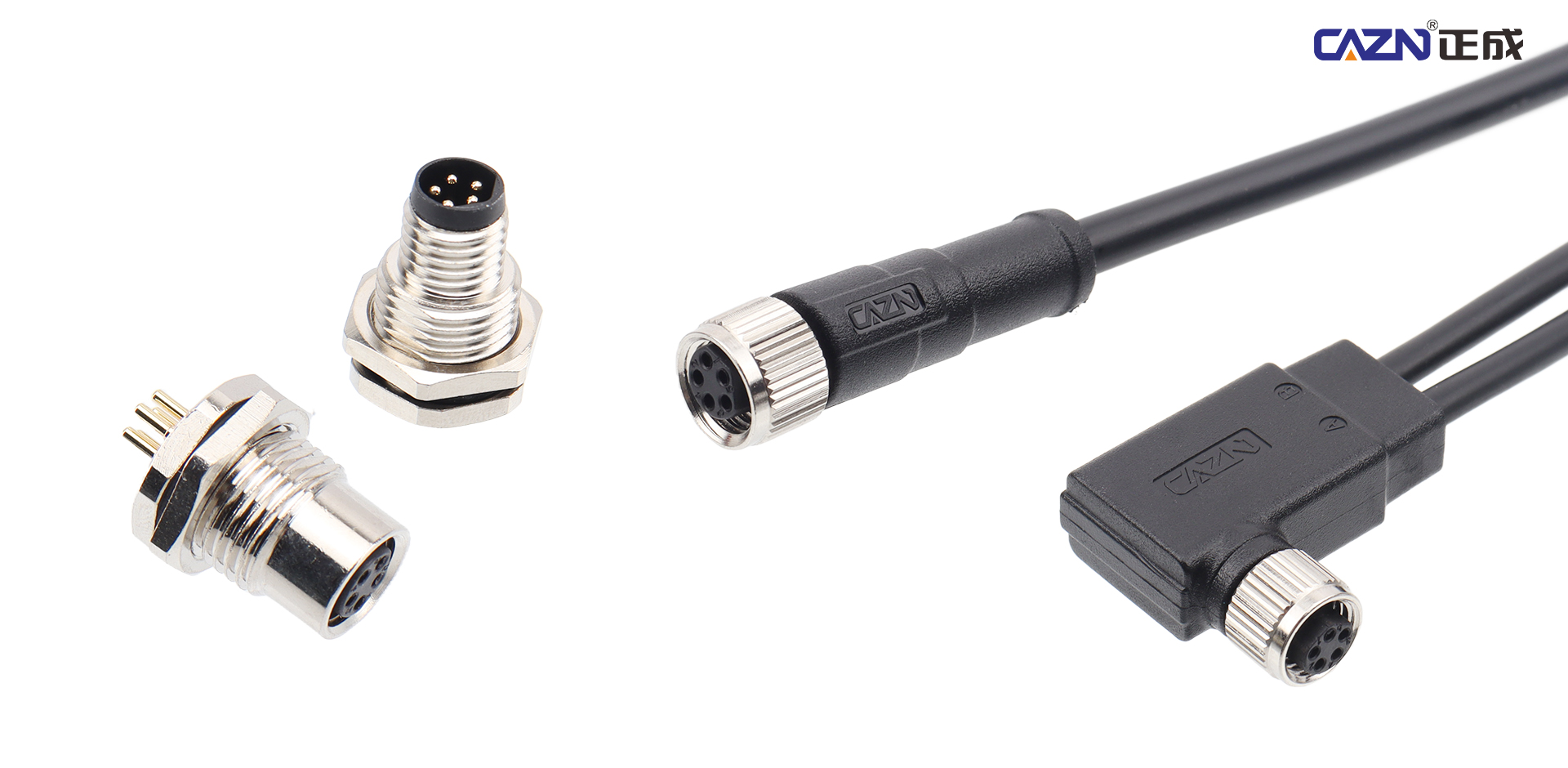

التكوينات: إصدارات مستقيمة و90 درجة بزاوية قائمة؛ موصلات من الذكور والإناث. مجموعات الكابلات المصبوبة مسبقًا، وإصدارات التجميع الميداني، وموصلات لوحة PCB

التدريع: تتوفر إصدارات محمية، في المقام الأول من أجل نقل ناقل المجال الموثوق به

مسافة الإرسال: تعتمد على معدل الباود PROFIBUS، مع مسافات تصل إلى 500 متر بسرعة الناقل المطبقة

ما هو الترميز B؟

السمة المميزة لموصل كود M8-B هي الترميز B الخاص به. توفر آلية التشفير الاستقطاب الميكانيكي، مما يمنع إدخال أنواع الموصلات غير المتوافقة بشكل غير صحيح.

تتميز الواجهة ذات الترميز B ببروز غير متماثل مميز يتوافق مع الأخدود المطابق الموجود على المقبس. يمنع هذا المفتاح المادي التزاوج العرضي مع أنواع ترميز M8 الأخرى، بما في ذلك A-Code وD-Code، مما يساعد على تقليل أخطاء الأسلاك أثناء التثبيت والصيانة.

وفقًا للمعيار IEC 61076-2-104، يقع موضع المفتاح لموصلات M8 ذات الترميز B عادةً حول موضع الساعة 7. تعتبر بنية الترميز هذه مفيدة بشكل خاص في البيئات الصناعية حيث يمكن تركيب أنواع موصلات M8 متعددة على مقربة.

لماذا يستخدم M8-B 5 دبابيس؟

تم تكوين موصل الرمز M8-B بشكل أساسي باستخدام 5 دبابيس، مما يوفر جهات الاتصال المطلوبة لـ PROFIBUS-DP ومتطلبات اتصال ناقل المجال ذات الصلة.

يعد التكوين المكون من 5 سنون أيضًا مؤشر اختيار مهمًا. عند تقييم موصل M8 لنظام التشغيل الآلي الحالي، يشير الجمع بين 5 دبابيس + B-Coding بقوة نحو تصميم رمز M8-B.

ومع ذلك، لا ينبغي استخدام عدد الدبوس وحده لتحديد توافق الموصل. يجب التحقق من الترميز والمواصفات الكهربائية والبروتوكول وواجهة المعدات قبل التثبيت.

كود M8-B مقابل كود M8-D مقابل كود M8-A

تخدم أنواع الموصلات الثلاثة وظائف اتصال وأتمتة مختلفة بشكل واضح.

كود M8-B: 5 دبابيس، في المقام الأول لتطبيقات PROFIBUS-DP / RS-485 fieldbus.

كود M8-D: 4 دبابيس، مصممة لشبكة إيثرنت صناعية بسرعة 100 ميجابت في الثانية، بما في ذلك تطبيقات PROFINET وEtherCAT وEtherNet/IP.

رمز M8-A: عادةً ما يكون 3 أو 4 دبابيس، يُستخدم بشكل شائع لتوصيلات الإدخال/الإخراج والطاقة للمستشعر العام، بدلاً من ناقل المجال أو اتصال Ethernet.

يعد هذا التمييز مهمًا عند استبدال موصل موجود أو تصميم جهاز أتمتة مدمج. لا يمكن ببساطة استبدال موصل كود M8-B بموصل كود M8-D لأن الواجهات الكهربائية وبروتوكولات الاتصال الخاصة بهما مختلفة بشكل أساسي.

التطبيقات النموذجية لموصلات الكود M8-B

التطبيق الأساسي لموصل الرمز M8-B هو اتصال ناقل المجال PROFIBUS-DP. يمكن استخدامه أيضًا في بعض أنظمة الاستشعار وأنظمة القيادة المؤازرة التي تتطلب حماية مخصصة أو اتصالات ردود الفعل.

تشمل المعدات النموذجية أنظمة التخزين والنقل الآلية، والروبوتات الصناعية، وصناديق الإدخال والإخراج الموزعة، والمفاتيح، والمحركات، وأجهزة التحكم في الأتمتة الصناعية المختلفة.

يعد الموصل ذو قيمة خاصة عندما يلزم دمج واجهة PROFIBUS في المعدات التي يكون فيها موصل كود M12-B التقليدي كبيرًا جدًا فعليًا.

تطبيقات PROFIBUS-DP المدمجة

يعد رمز M8-B خيارًا متخصصًا نسبيًا في سوق الأتمتة اليوم. بالنسبة لمشاريع الأتمتة الجديدة، يعد رمز M8-D أكثر ملاءمة بشكل عام عندما تكون شبكة Ethernet الصناعية مثل PROFINET أو EtherCAT مطلوبة، بينما يظل رمز M12-B خيارًا أكثر شيوعًا لشبكات PROFIBUS-DP.

يصبح M8-B مفيدًا بشكل خاص في تطبيقات محددة ذات مساحة محدودة. على سبيل المثال، قد لا تحتوي وحدة الإدخال/الإخراج الموزعة المدمجة على مساحة لوحة كافية لواجهة M12-B. يمكن أن يوفر موصل M8-B واجهة PROFIBUS-DP المطلوبة مع الحفاظ على مساحة أصغر للمعدات.

يمكن العثور عليه أيضًا في مستشعرات ناقل المجال القديمة المدمجة وأجهزة التشفير والأجهزة الأخرى المزودة بمخرجات RS-485 PROFIBUS-DP. في بعض بنيات المعدات، يمكن استخدام M8-B داخليًا بينما توفر مجموعة الكابلات M8-B-to-M12-B الانتقال إلى شبكة قنوات PROFIBUS الخارجية.

التصميم الميكانيكي للبيئات الصناعية

إن الهيكل الميكانيكي للموصل الصناعي لا يقل أهمية عن الواجهة الكهربائية. يستخدم كود M8-B آلية قفل ملولبة لتأمين اتصال التزاوج، مما يساعد في الحفاظ على استقرار الاتصال في المعدات المعرضة للاهتزاز والحركة الميكانيكية.

عند التزاوج والقفل بشكل صحيح، يمكن للموصل تحقيق حماية IP67، مما يوفر مقاومة ضد الغبار والتعرض المؤقت للمياه في ظل ظروف الاختبار المعمول بها. وهذا يجعلها مناسبة لمعدات التشغيل الآلي المثبتة في الميدان حيث قد تتعرض الموصلات للملوثات الصناعية والرطوبة.

كما تسمح تكوينات الزاوية اليمنى المتوفرة بزاوية 90 درجة للموصل بالتكيف مع متطلبات توجيه الكابلات المختلفة. في المعدات صغيرة الحجم، يمكن للإصدار ذو الزاوية اليمنى تقليل تداخل الكابلات والاستفادة بشكل أفضل من مساحة التثبيت المقيدة.

CAZN: اتصال M8 الكامل للأتمتة الصناعية

مع صغر حجم معدات التشغيل الآلي وزيادة كثافة العقد الميدانية، تحتاج حلول الاتصال إلى توفير أبعاد مدمجة وأداء اتصالات موثوق به. تغطي CAZN نطاق كود M8-A وM8-B وM8-D الكامل، مما يدعم المتطلبات المختلفة بدءًا من توصيلات الإدخال/الإخراج الخاصة بالمستشعر والطاقة إلى اتصالات ناقل المجال PROFIBUS-DP وشبكة إيثرنت صناعية بسرعة 100 ميجابت في الثانية.

توفر CAZN تكوينات متعددة للموصلات والكابلات، بما في ذلك مجموعات الكابلات المصبوبة مسبقًا، وموصلات التجميع الميداني، وموصلات لوحة PCB، وأدوات الكابلات المخصصة. تجمع مجموعة المنتجات بين حماية IP67 والحماية بزاوية 360 درجة والقفل الملولب لمعالجة البيئات الصناعية الصعبة التي تتضمن الاهتزاز والرطوبة والتداخل الكهرومغناطيسي.

يمكن دمج حلول M8 هذه في المؤثرات النهائية للروبوتات، وAGVs، وخطوط الإنتاج 3C، ووحدات الإدخال/الإخراج المدمجة، وغيرها من معدات التشغيل الآلي ذات المساحة المحدودة مع اتباع معايير IEC ذات الصلة من أجل التوافق والاتصال الموثوق.

بالإضافة إلى منتجات الموصلات M8 القياسية، توفر CAZN إمكانية تخصيص OEM/ODM وتقييم اختيار الموصل وحلول تسخير الكابلات الكاملة. من خلال الجمع بين المنتجات الموحدة وخدمات الاتصال الخاصة بالتطبيقات، تساعد CAZN على تبسيط الأسلاك الصناعية وتقليل حالات فشل الاتصال الميداني وتحسين إمكانية صيانة شبكات الاتصالات والإشارات الآلية.

بالنسبة لعقد PROFIBUS-DP المدمجة حيث يكون موصل كود M12-B كبيرًا جدًا، يوفر موصل كود CAZN M8-B واجهة مخصصة ذات 5 سنون B-Coded لاتصال ناقل المجال الموثوق به في المعدات الصناعية ذات المساحة المحدودة.
