كازن | M8 6-Pin موصل مرمز

يعد الموصل M8 ذو 6 سنون A المشفر عبارة عن حل ربط صناعي مدمج متوافق مع IEC 61076-2-104. تم تصميمه لنقل الإشارات المتعددة في التطبيقات ذات المساحة المحدودة، ويتميز بآلية قفل مترابطة M8 × 1 ومفتاح مرمز A لمنع عدم التوافق مع موصلات M8 المرمزة B أو D. ميزته الأساسية هي النقل الموثوق لستة دوائر إشارة مستقلة ضمن عامل الشكل M8 المدمج.

المواصفات الكهربائية الرئيسية

عدد الدبوس: 6 سنون، مرمز بـ A

الفولطية المقدرة: 30 فولت تيار متردد/تيار مستمر

التصنيف الحالي: 1.5 أمبير لكل جهة اتصال؛ مقاومة التلامس ≥ 5 مΩ؛ إجمالي التيار لا يتجاوز 4 أ. نظرًا لانخفاض تباعد التلامس، فإن الإصدار ذو 6 سنون يتمتع بتصنيف تيار أقل من الطرازات ذات 3 سنون و4 سنون.

تصنيف الحماية: IP67 عند التزاوج والقفل بشكل صحيح، مما يوفر الحماية ضد دخول الغبار والغمر المؤقت في ظل ظروف محددة.

مقياس السلك: عادةً 0.14 مم² (26 AWG)، مع توفر أيضًا 0.25 مم² (24 AWG).

درجة حرارة التشغيل: -40 درجة مئوية إلى +80 درجة مئوية

جهات الاتصال: نحاس مطلي بالذهب، مع دورة تزاوج لا تقل عن 500 دورة.

البناء: متوفر في الإصدارات المحمية وغير المحمية.

تكوين الأسلاك

اختصارات ألوان الأسلاك: BN = بني، WH = أبيض، BU = أزرق، BK = أسود، GY = رمادي، PK = وردي.

تخطيطات الاتصال للذكور والإناث هي صور معكوسة لبعضها البعض. تمنع ميزة المفتاح المرمز A التزاوج غير الصحيح، مما يسمح للموصل بالتزاوج فقط مع الموصلات المتوافقة ذات 6 سنون M8 A المتوافقة، وليس موصلات M8 المرمزة B أو D.

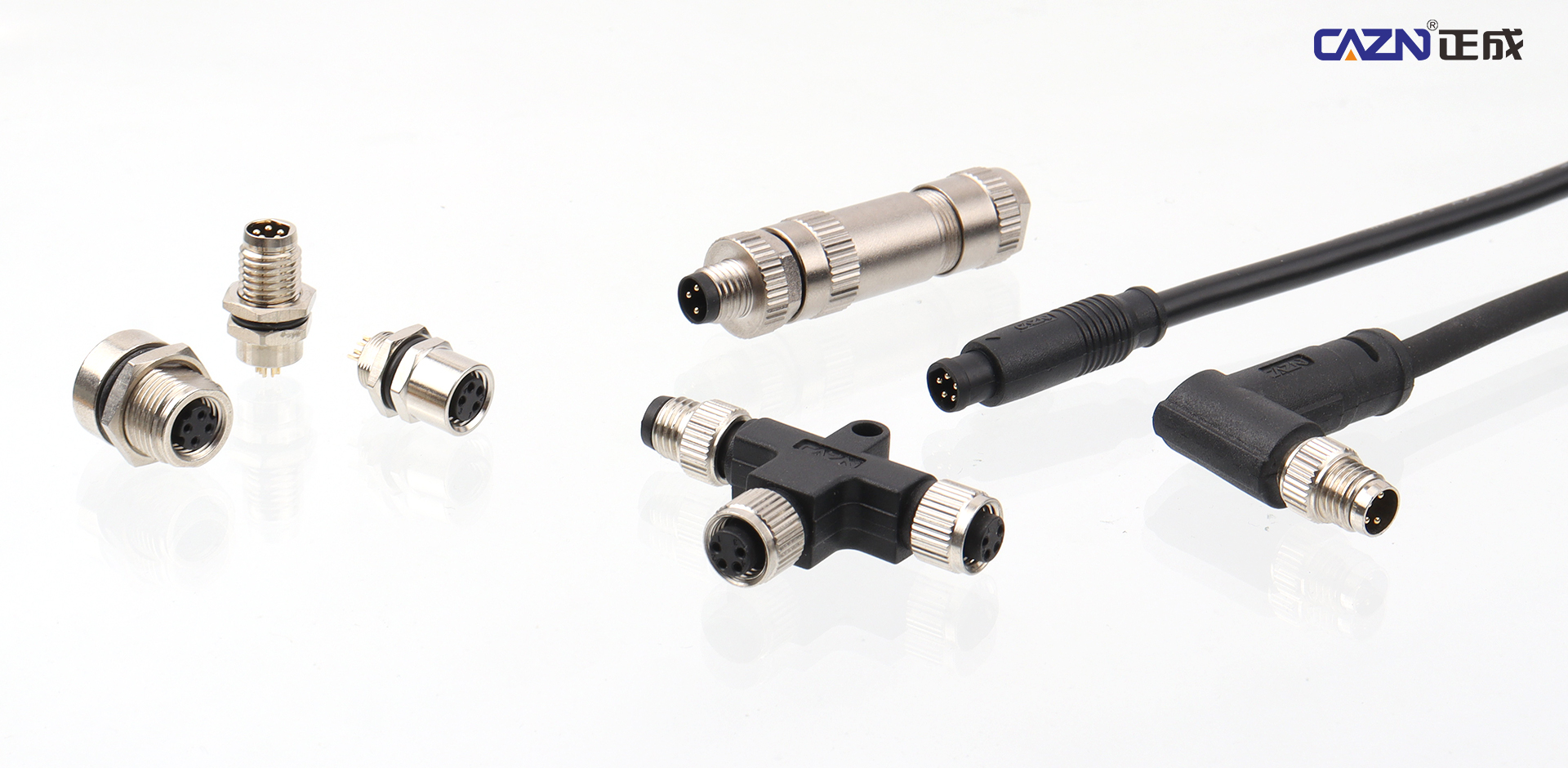

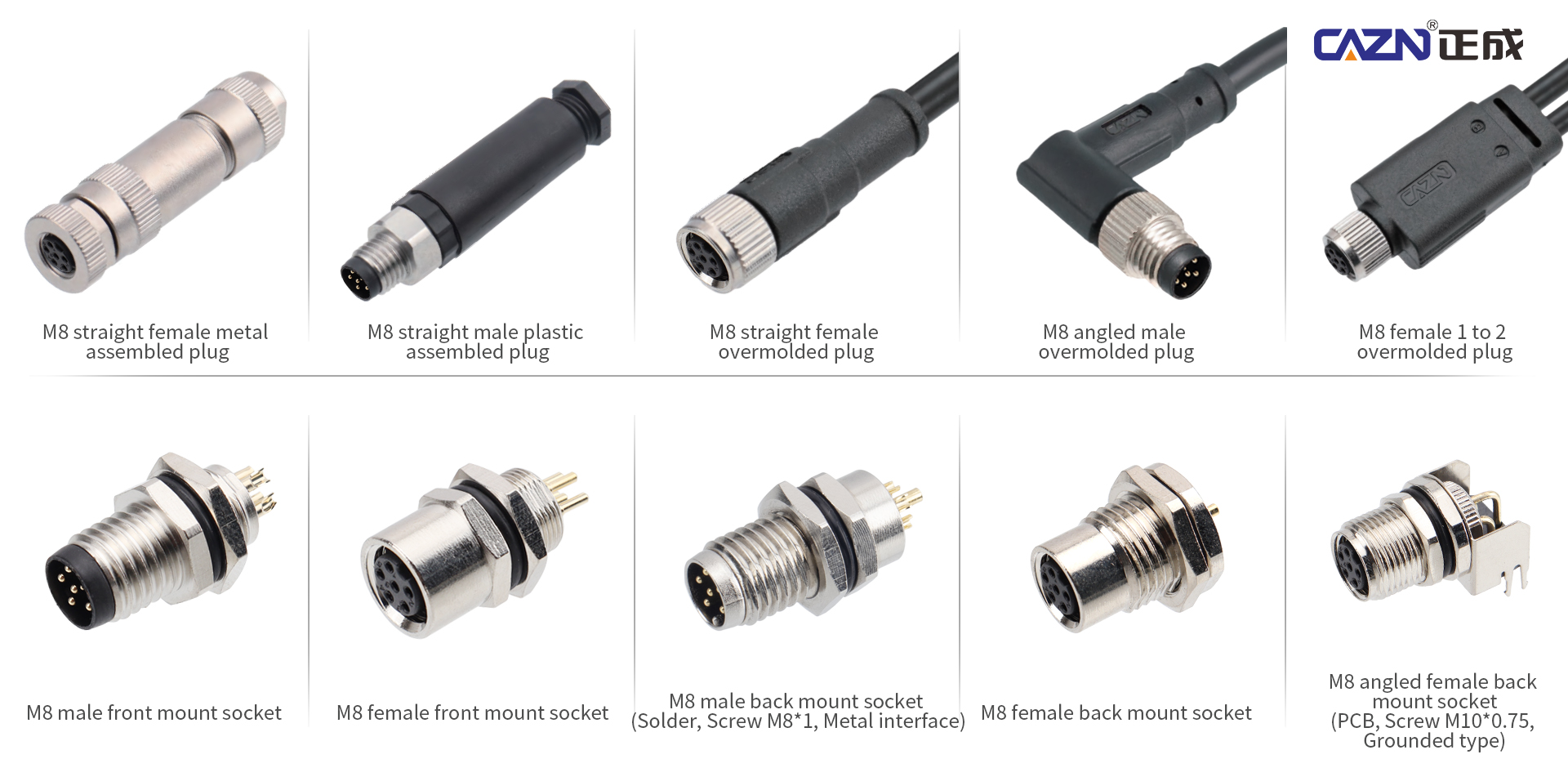

تكوينات الموصل المتاحة

نوع الكابل المقولب: متوفر بموصلات مستقيمة أو بزاوية 90 درجة وكابلات PVC أو PUR. يتم تشكيل الكابل والموصل بشكل متكامل في المصنع، مما يجعل هذا التكوين الأكثر شيوعًا.

النوع الذي يمكن توصيله ميدانيًا: مصمم للتوصيلات في الموقع بدون القولبة بالحقن، مما يجعله مناسبًا للتشغيل واستكشاف الأخطاء وإصلاحها والصيانة.

المقابس المثبتة على اللوحة: متوفرة في تكوينات اللوحة الأمامية أو الخلفية، بالإضافة إلى الإصدارات المثبتة على سطح PCB (SMD) ودبابيس اللحام للتكامل المباشر في لوحات دوائر المعدات.

إصدارات الذكور والإناث: متوفرة مع جهات اتصال ذكر (دبابيس) أو جهات اتصال أنثوية (مآخذ) لتلبية متطلبات الاتصال المختلفة.

التطبيقات النموذجية

يعتبر الموصل M8 ذو 6 سنون A المرمز عبارة عن واجهة عالية الكثافة للإشارات منخفضة الطاقة، ويشيع استخدامها في:

• التشفير الدوارة المدمجة

• أجهزة استشعار متعددة القنوات وتحقيقات القياس

• الكاميرات الصناعية المصغرة ومزيلات الكهرباء الساكنة

• وحدات IO-Link للحصول على إشارات متعددة

• اتصالات الإشارة في المعدات ذات مساحة التثبيت المحدودة للغاية

• واجهات الإشارة للمحركات المدمجة

• التوصيلات البينية للإشارات متعددة القنوات حيث يُفضل وجود بديل أصغر للموصلات الأكبر حجمًا متعددة الأطراف M12

موصلات CAZN M8 ذات 6 دبابيس على شكل حرف A لنقل إشارة موثوقة

كواجهة مدمجة ومتعددة الإشارات، يعد الموصل M8 ذو 6 سنون A المرمز خيارًا مثاليًا لأجهزة التشفير المصغرة ووحدات IO-Link ومعدات القياس الدقيقة. تتوافق سلسلة موصلات CAZN مع معيار IEC 61076-2-104 وتتميز بملامسات مطلية بالذهب لأداء كهربائي موثوق ومقاومة للاهتزاز، مع موازنة التوافق مع المتانة البيئية.

توفر CAZN اختبار العينات وإرشادات اختيار الموصل وخدمات تسخير الأسلاك المخصصة لمساعدة العملاء على تلبية متطلبات التوصيل البيني لإشارة المعدات من خلال حل متكامل.
