كازن | موصلات M8: متطلبات مساحة التركيب على اللوحة مقابل مساحة طرف الكابل

موصلات M8

نوع تركيب اللوحة (لوحة / مقبس ثنائي الفينيل متعدد الكلور): مثبت على لوحة حاوية المعدات أو ثنائي الفينيل متعدد الكلور، مع دبابيس ملحومة بثنائي الفينيل متعدد الكلور ومقترنة خارجيًا بقابس طرف الكابل.

نوع نهاية الكابل (قابس، مصبوب مسبقًا / مجمع ميدانيًا): مدمج في نهاية الكابل ويستخدم كنهاية تزاوج متحركة.

1. اختلافات التثبيت الرئيسية

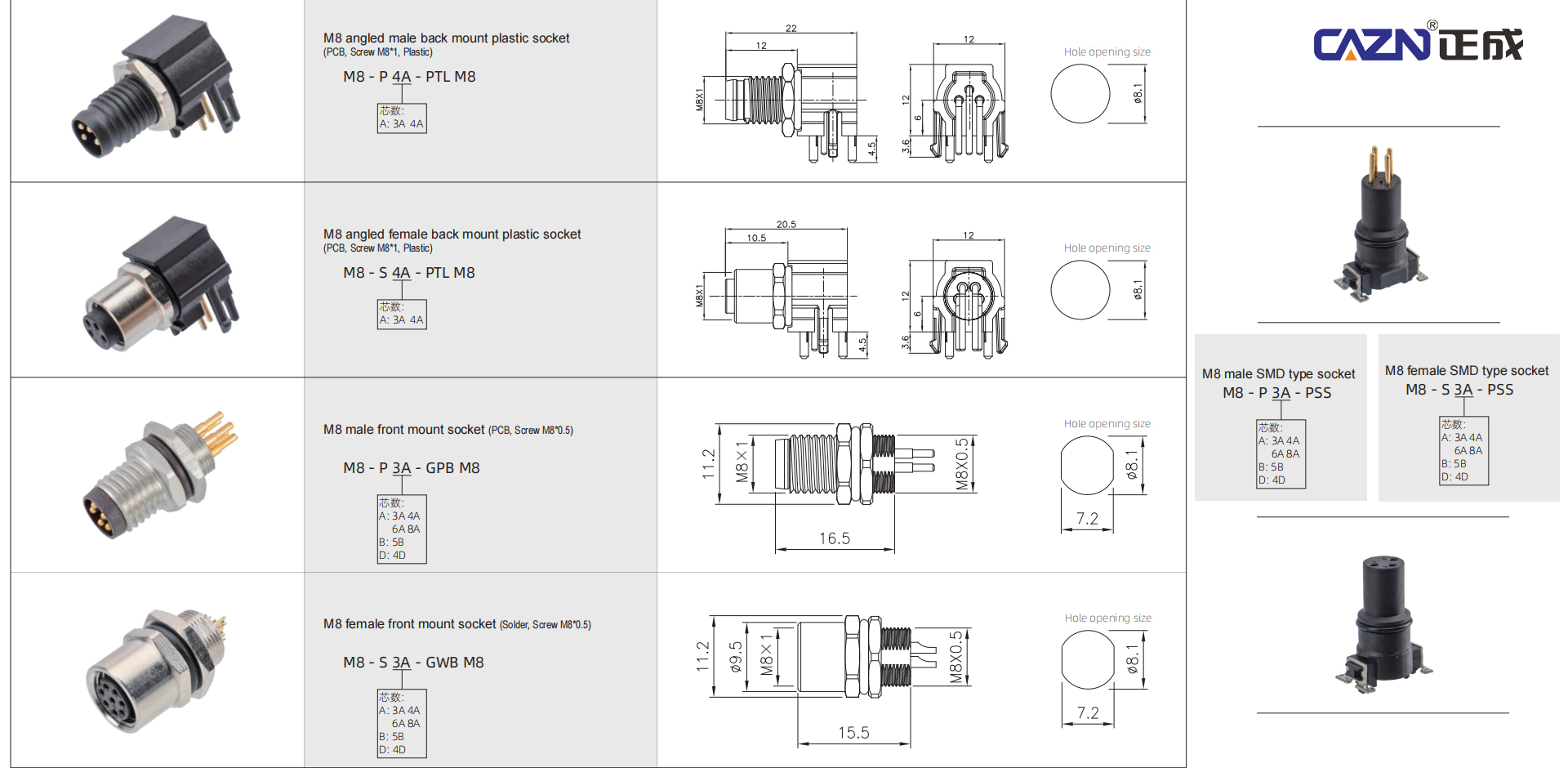

حامل اللوحة M8 (جانب المعدات الثابتة)

1. تركيب اللوحة: يتم عمل فتحة تثبيت في اللوحة. يمر جسم الموصل الملولب عبر اللوحة ويتم تثبيته بصمولة داخل الجهاز. توجد دبابيس اللحام / أكواب اللحام الخلفية داخل العلبة وتتصل بلوحة PCB أو الأسلاك الداخلية.

2. نوع اللحام المباشر لثنائي الفينيل متعدد الكلور: يتم لحام المسامير مباشرة بثنائي الفينيل متعدد الكلور. يمر جسم الموصل عبر فتحة العلبة، مما يكشف واجهة التزاوج خارجيًا. يتوفر هيكلان: دبابيس مستقيمة ودبابيس زاوية قائمة 90 درجة.

3. توزيع المساحة: يقع جزء من الموصل خارج حاوية الجهاز (خيط التزاوج)، بينما يشغل جزء منه مساحة المعدات الداخلية (دبابيس اللحام وجوز التثبيت).

نهاية الكابل M8 (جانب الكابل المتحرك)

هناك نوعان: هيكل من قطعة واحدة مصبوب مسبقًا وهيكل لولبي/تجعيد للتجميع الميداني. يقع جسم الموصل بالكامل خارج الجهاز، مع دخول الكابل فقط إلى العلبة. لا يشغل جسم الموصل مساحة داخلية. تتوفر تكوينات منفذ الكابل المستقيم والزاوية اليمنى 90 درجة.

2. التأثير على استخدام مساحة المعدات

1. حاوية المعدات والفضاء الخارجي

نوع تركيب اللوحة

يحتاج العلبة فقط إلى حجز فتحة تركيب M8 قياسية. الواجهة متسقة مع العلبة، مع نتوء خارجي قليل جدًا، مما يجعلها مناسبة للتخطيطات الكثيفة متعددة الموصلات. يبلغ الحد الأدنى لمسافة الموصل من المركز إلى المركز حوالي 12 مم، مما يسمح بترتيبات واجهة عالية الكثافة.

يجب حجز الخلوص لتشغيل مفتاح الربط عند تشديد أو فك الوصلة الملولبة. عندما يتم توصيل قابس طرف كابل مستقيم، فإن قابس نهاية كابل التزاوج سوف يمتد إلى الخارج من الجهاز بطول معين.

نوع طرف الكابل (جانب الجهاز باستخدام مقبس مثبت على اللوحة مع ذيل الكابل)

إذا كان جانب الجهاز يستخدم "مقبسًا مثبتًا على اللوحة مع ذيل كابل"، فإن فتحة العلبة تكون بسيطة، لكن جسم الموصل وغلاف الكابل المصبوب يقعان بالكامل خارج الجهاز. عندما يتم ترتيب موصلات متعددة جنبًا إلى جنب، فإن القطر الخارجي الأكبر لغلاف الكابل المصبوب يتطلب مسافة أكبر بين الواجهات، مما يجعل التخطيطات عالية الكثافة أكثر صعوبة.

ملاحظة إضافية: يمكن لموصل طرف الكابل ذو الزاوية اليمنى تغيير اتجاه توجيه الكابل، مما يسمح للكابل بالعمل بالقرب من سطح العلبة وتقليل المساحة التي يشغلها ثني الكابل الخارجي.

2. مساحة حاوية المعدات الداخلية - الفرق الرئيسي

نوع تركيب اللوحة مع قفل صامولة داخلي: يجب أن يستوعب الغلاف الداخلي صامولة القفل والغسالة وكوب اللحام الخلفي/سلك اللحام. تشغل هذه المكونات العمق خلف اللوحة. يمكن أن يحدث التداخل بسهولة في العبوات أو التطبيقات الرقيقة حيث يتم وضع الموصل بالقرب من PCB. تركيب اللوحة الخلفية يمكن أن يقلل من النتوء الداخلي وهو مناسب للعلب الرقيقة.

نوع الزاوية اليمنى لثنائي الفينيل متعدد الكلور المثبت على اللوحة: تسمح دبابيس الزاوية اليمنى التي تبلغ 90 درجة بترتيب ثنائي الفينيل متعدد الكلور بالتوازي مع اللوحة، مما يوفر مساحة كبيرة في اتجاه عمق العلبة. يعد هذا التكوين هو الخيار المفضل لأجهزة الاستشعار الصغيرة ووحدات الإدخال/الإخراج المصغرة. يشغل الموصل المثبت على اللوحة ذات الدبوس المستقيم مساحة أكبر في الاتجاه المتعامد مع لوحة PCB واللوحة.

نوع طرف الكابل (قابس فقط، بدون مقبس اللوحة): جسم الموصل خارج العلبة تمامًا. يحتاج الكابل فقط إلى التوجيه داخل الجهاز. لا توجد مساحة تشغلها صامولة التثبيت أو دبابيس اللحام، مما يعني أن جسم الموصل نفسه لا يشغل أي مساحة داخلية.

العيب: لا يمكن استخدام قابس نهاية الكابل مباشرة على جانب الجهاز. لا يزال جانب المعدات يتطلب مقبسًا مثبتًا على اللوحة. موصل نهاية الكابل هو جانب واحد فقط من اتصال الكابل.

3. احتلال مساحة ثنائي الفينيل متعدد الكلور

نوع لحام ثنائي الفينيل متعدد الكلور المثبت على اللوحة: يشغل موصل M8 مساحة لوحة على ثنائي الفينيل متعدد الكلور. تحتل المسامير المستقيمة ارتفاعًا رأسيًا، بينما تشغل المسامير ذات الزاوية اليمنى بشكل أساسي مساحة مستوية لثنائي الفينيل متعدد الكلور ولها ارتفاع منخفض جدًا، مما يجعلها مناسبة للحاويات منخفضة المستوى.

نوع نهاية الكابل: الموصل غير ملحوم مباشرة بلوحة PCB. إذا كان الجهاز يستخدم موصلًا مثبتًا على اللوحة مع ذيل كابل، فيجب توصيل ذيل الكابل بلوحة PCB، الأمر الذي يتطلب مساحة أسلاك إضافية. وهذا يوفر تخطيطًا أكثر مرونة لثنائي الفينيل متعدد الكلور ولكنه يزيد من تعقيد الأسلاك.

3. اختيار موصل M8: المقايضات من منظور الفضاء

يعد النوع المثبت على اللوحة أكثر ملاءمة "لتجميع" واجهة الاتصال بلوحة المعدات/ثنائي الفينيل متعدد الكلور وتحسين المساحة الخارجية، ولكن هذا يأتي على حساب التركيب ومساحة الأسلاك على الجانب الداخلي للوحة.

يقوم نوع طرف الكبل بتحويل متطلبات المساحة إلى توجيه الكبل الخارجي. يوفر خيار الزاوية اليمنى مرونة أكبر لقنوات التوجيه الضيقة ولا يتطلب فتحة لوحة عند استخدامه كموصل طرف الكابل.

في التصميم الفعلي للمعدات، غالبًا ما يتم تثبيت النوع المثبت على اللوحة على لوحة العلبة كواجهة للمعدات ويتم إقرانه بقابس نهاية الكابل ذو الزاوية اليمنى لتوجيه الكابل الخارجي المدمج. يمكن لهذا المزيج تحقيق التوازن الأمثل بين قيود المساحة الداخلية والخارجية.
