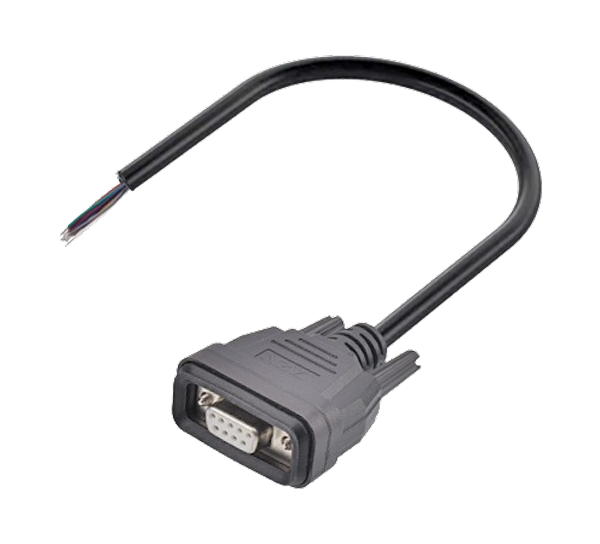

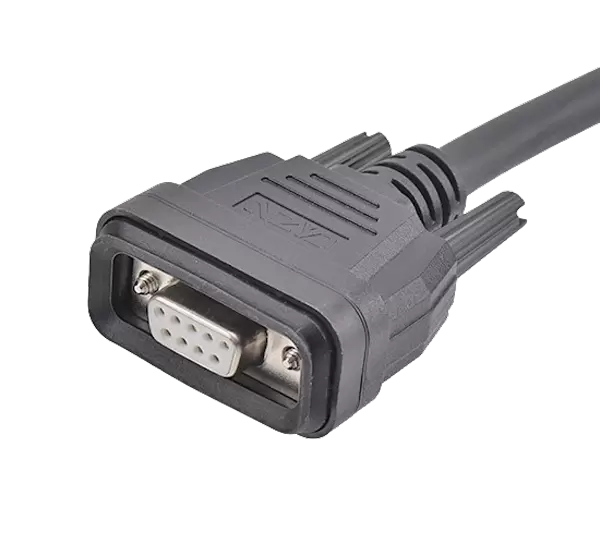

EDB1 - قابس على شكل ثقب مستقيم

سلسلة EDB موصل بلاستيكي مقاوم للماء، النوع: قابس مستقيم مقولب، الجنس: أنثى، عدد النوى: 9,15H، 2W2، 2W2C، 5W1، درجة مثبطات اللهب: V-0 محمية: نعم / لا، الشهادة: CE / RoHS.

Pins:
9 15H 2W2 2W2C 5W1
Rated current:
5A 10A 20A 30A 40A
Wiring length:
No wiring

سؤال

تحميل

معلومات المنتج

MECHANICAL PARAMETERS

معلمات المنتج

التصنيف الحالي:	10A/20A/30A/40A
الجهد المقنن:	1000 فولت
تحمل الجهد:	500 فولت
مقاومة العزل:	5000 ميجا أوم
مقاومة الاتصال:	10 مΩ
قوة السحب:	تتوافق المنتجات مع IEC60807-3
نطاق الأسلاك:	8 مم ~ 14 مم
متانة:	≥500次
درجة الحرارة المطبقة:	-55 درجة مئوية ~ +105 درجة مئوية
مادة القشرة:	لدن بالحرارة PA66، درجة مثبطات اللهب: V-0
درجة مقاومة للماء:	IP65/IP67
تتوافق المنتجات:	CECC 7501-802.IEC 60807-3

المعلمات الكهربائية

مخطط كهربائي

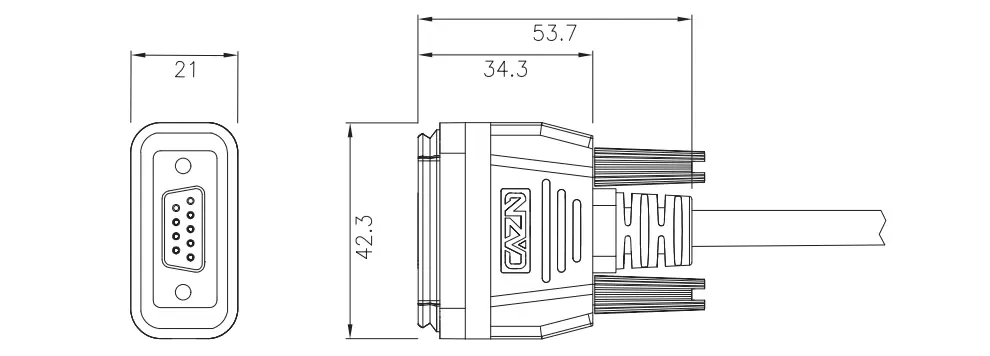

البعد

طلب المنتج

اسم المنتج	دبابيس	ماكس بي مقياس الأسلاك	التصنيف الحالي	نموذج محمي	نموذج غير محمي	تحميل ثلاثي الابعاد	تحميل ثنائي الأبعاد
EDB1-قابس أنثى مستقيم مقولب-xxm-PVC	9	20 ايه دبليو جي	5 أ	EDB1-F9-MWA-xPV-S	EDB1-F9-MWA-xPV
EDB1-قابس أنثى مستقيم مقولب-xxm-PVC	15 ساعة	20 ايه دبليو جي	5 أ	EDB1-F15H-MWA-xPV-S	EDB1-F15H-MWA-xPV
EDB1-قابس أنثى مستقيم مقولب-xxm-PVC	2W2	20 ايه دبليو جي	5 أ	EDB1-F2W2-MWA-xPV-S	EDB1-F2W2-MWA-xPV
EDB1-قابس أنثى مستقيم مقولب-xxm-PVC	2W2C	20 ايه دبليو جي	5 أ	EDB1-F2W2C-MWA-xPV-S	EDB1-F2W2C-MWA-xPV
EDB1-قابس أنثى مستقيم مقولب-xxm-PVC	5W1	20 ايه دبليو جي	5 أ	EDB1-F5W1-MWA-xPV-S	EDB1-F5W1-MWA-xPV
EDB1-قابس أنثى مستقيم مقولب-xxm-PVC	2W2	14 أوغ	10 أ	EDB1-F2W2-MWA14-xPV-S	EDB1-F2W2-MWA14-xPV
EDB1-قابس أنثى مستقيم مقولب-xxm-PVC	2W2C	14 أوغ	10 أ	EDB1-F2W2C-MWA14-xPV-S	EDB1-F2W2C-MWA14-xPV
EDB1-قابس أنثى مستقيم مقولب-xxm-PVC	5W1	14 أوغ	5 أ/10 أ	EDB1-F5W1-MWA14-xPV-S	EDB1-F5W1-MWA14-xPV
EDB1-قابس أنثى مستقيم مقولب-xxm-PVC	2W2	10 أوغ	20 أ	EDB1-F2W2-MWA10-xPV-S	EDB1-F2W2-MWA10-xPV
EDB1-قابس أنثى مستقيم مقولب-xxm-PVC	2W2C	10 أوغ	20 أ	EDB1-F2W2C-MWA10-xPV-S	EDB1-F2W2C-MWA10-xPV
EDB1-قابس أنثى مستقيم مقولب-xxm-PVC	5W1	10 أوغ	5 أ/20 أ	EDB1-F5W1-MWA10-xPV-S	EDB1-F5W1-MdA10-xPV
EDB1-قابس أنثى مستقيم مقولب-xxm-PVC	2W2	8 أوغ	30 أ	EDB1-F2W2-MWA08-xPV-S	EDB1-F2W2-MWA08-xPV
EDB1-قابس أنثى مستقيم مقولب-xxm-PVC	2W2C	8 أوغ	30 أ	EDB1-F2W2C-MWA08-xPV-S	EDB1-F2W2C-MWA08-xPV
EDB1-قابس أنثى مستقيم مقولب-xxm-PVC	5W1	8 أوغ	5 أ/30 أ	EDB1-F5W1-MWA08-xPV-S	EDB1-F5W1-MWA08-xPV
EDB1-قابس أنثى مستقيم مقولب-xxm-PVC	2W2	6 أوغ	40 أ	EDB1-F2W2-MWA06-xPV-S	EDB1-F2W2-MWA06-xPV
EDB1-قابس أنثى مستقيم مقولب-xxm-PVC	2W2C	6 أوغ	40 أ	EDB1-F2W2C-MWA06-xPV-S	EDB1-F2W2C-MWA06-xPV
EDB1-قابس أنثى مستقيم مقولب-xxm-PVC	5W1	6 أوغ	5A/40A	EDB1-F5W1-MWA06-xPV-S	EDB1-F5W1-MWA06-xPV

*إذا كنت بحاجة إلى اختيار سلك آخر، فيرجى استشارة خدمة العملاء.
