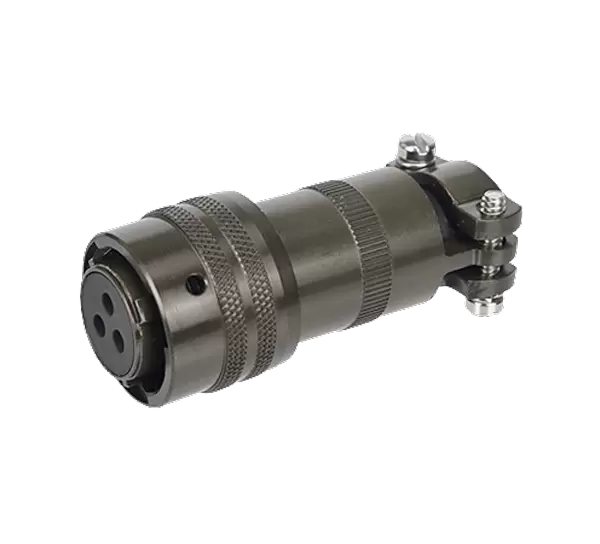

الصفحة الرئيسية / منتجات / موصل ميل / 26482 / MS3116-12-3S (SR) قابس مستقيم
26482
معلومات المنتج
المعلمة الميكانيكية
مادة القشرة | سبائك الألومنيوم |
الانتهاء من شل | طلاء كرومات زيتوني باهت |
شل النهاية البديلة | طلاء أسود فوق الزنك (RoHs) |
عازل وحلقات | مطاط صناعي |
اتصالات | سبائك النحاس |
اتصالات الانتهاء | لوحة ذهبية |
درجة الحرارة المحيطة | -55 درجة مئوية ~ +125 درجة مئوية |
دورات التزاوج | ≥ 500 دورة |
ضغط الماء | 48 ساعة في 6 أقدام لكل MIL-DTL-26482 3.6.14 |
رطوبة | رضاعة رطوبة بنسبة 50 إلى 90% لمدة 20 يومًا لكل MIL-DTL-26482 3.6.25 |
رش الملح | تلبي الموصلات والأغطية الواقية غير المصقولة التعرض لمدة 48 ساعة وفقًا لمعايير EIA364.26 وMIL-DTL-26482 3.6.19 |
اهتزاز | 10μs كحد أقصى عند انقطاع من 10 إلى 2000 هرتز (15 جم) لكل EIA364.28 وMIL-DTL-26482 3.6.21 |
صدمة | مدة 50 جم/11 مللي ثانية. ثلاثة محاور رئيسية بحد أقصى 10 ميكرو ثانية لكل EIA364.27 وMIL-DTL-26482 3.6.23 |

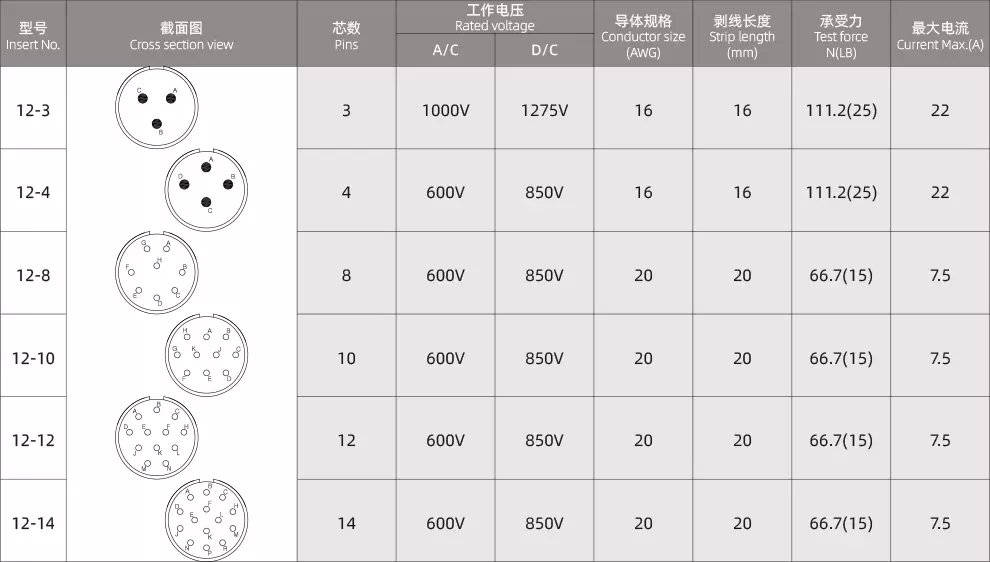

C12-المعلمات الكهربائية

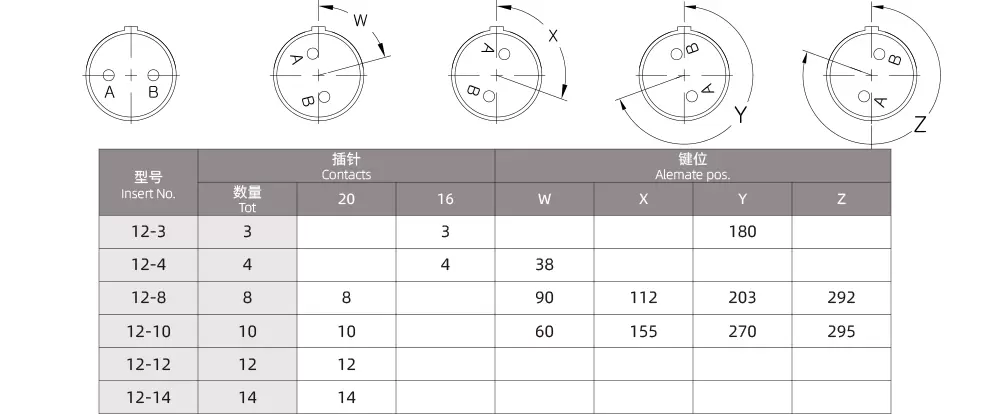

مخطط C12-KEYMAP
مخطط كهربائي

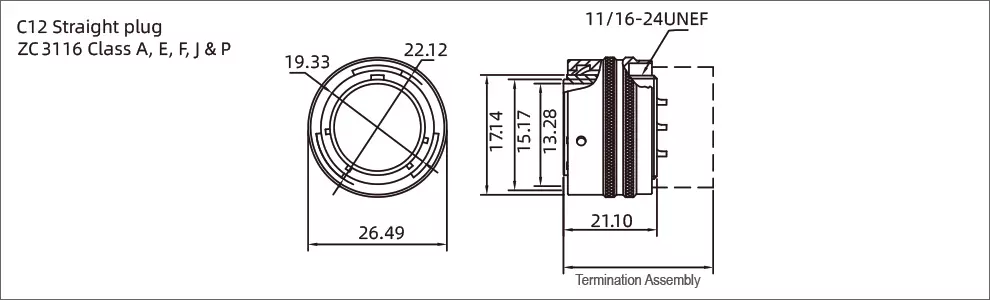

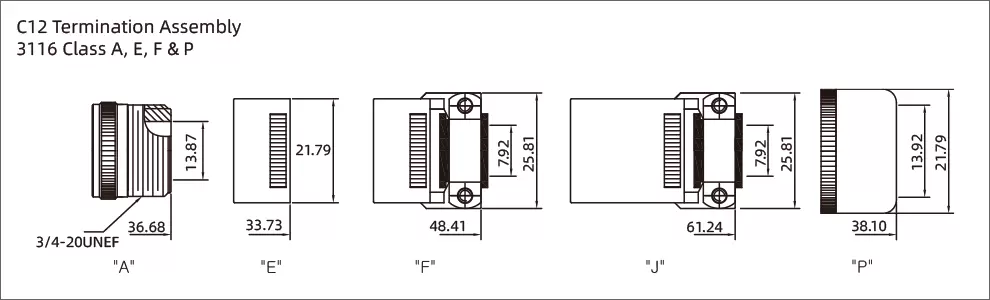

رسم C12 الأبعاد
طلب المنتج
اسم المنتج | نوع الموصل | نوع الاتصال | اسم النموذج | تحميل ثلاثي الابعاد | تحميل ثنائي الأبعاد |
المكونات على التوالي | 12-3 | دبوس الاتصال | ZC3116A12-3P | ||
المكونات على التوالي | 12-4 | دبوس الاتصال | ZC3116A12-4P | ||
المكونات على التوالي | 12-8 | دبوس الاتصال | ZC3116A12-8P | ||
المكونات على التوالي | 12-10 | دبوس الاتصال | ZC3116A12-10P | ||
المكونات على التوالي | 12-12 | دبوس الاتصال | ZC3116A12-12P | ||
المكونات على التوالي | 12-14 | دبوس الاتصال | ZC3116A12-14P | ||
المكونات على التوالي | 12-3 | اتصال المقبس | ZC3116A12-3S | ||
المكونات على التوالي | 12-4 | اتصال المقبس | ZC3116A12-4S | ||
المكونات على التوالي | 12-8 | اتصال المقبس | ZC3116A12-8S | ||
المكونات على التوالي | 12-10 | اتصال المقبس | ZC3116A12-10S | ||
المكونات على التوالي | 12-12 | اتصال المقبس | ZC3116A12-12S | ||
المكونات على التوالي |
12-14 | اتصال المقبس |
ZC3116A12-14S |
ملاحظة: الإعدادات الافتراضية للفئة A والبني الزيتوني المطلي بالكادميوم، إذا كنت بحاجة إلى أنماط أخرى، فيرجى استشارة خدمة العملاء.
