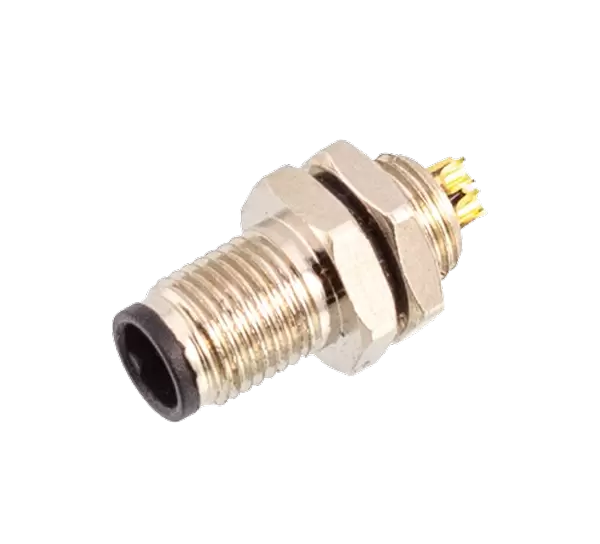

الصفحة الرئيسية / منتجات / موصل دائري / م5 / قم بتركيب مقبس الدبوس أمام لوحة M5
م5
الموصل الأوروبي القياسي سلسلة M5 نوع الهيكل: مقبس التركيب الأمامي نوع الدبوس: ذكر لحام رقم جهات الاتصال: 3، 4 دبابيس مادة الكابل: أسلاك مفردة الدرع: لا طول الكابل: 10 سم/20 سم/30 سم (قابل للتخصيص) الشهادة: CE، RoHS، UL، المعيار: اللجنة الكهروتقنية الدولية 61076-2-104
معلومات المنتج
المعلمات الميكانيكية
| مادة القشرة: | النحاس المطلي بالنيكل |
| مادة عازلة: | PA66/تي بي يو |
| مادة الختم: | راتنجات الايبوكسي / المطاط |
| مادة الاتصال: | نحاس فوسفور مطلي بالذهب/نحاس نحاس مطلي بالذهب |
| صب المواد: | بور / بولي كلوريد الفينيل |
| مقاومة العزل: | ≥100 مΩ |
| مقاومة الاتصال: | ≥5 مΩ |
| متانة: | ≥500 دورات |
| درجة الحرارة المطبقة: | -25 درجة مئوية ~ +80 درجة مئوية |
| درجة مقاومة للماء: | IP65/IP67 |
| معيار التنفيذ: | إيك 61076-2-105 |
المعلمات الكهربائية
| دبابيس | ذكر | التصنيف الحالي | الجهد المقنن | حجم الموصل | أنثى | ||
| مكيف الهواء | د/ج | الفريق العامل المخصص | مم² | ||||
| 3 |  | 1 أ | 60 فولت | 60 فولت | 26 | 0.14 |  |
| 4 |  | 1 أ | 60 فولت | 60 فولت | 26 | 0.14 |  |
مخطط كهربائي

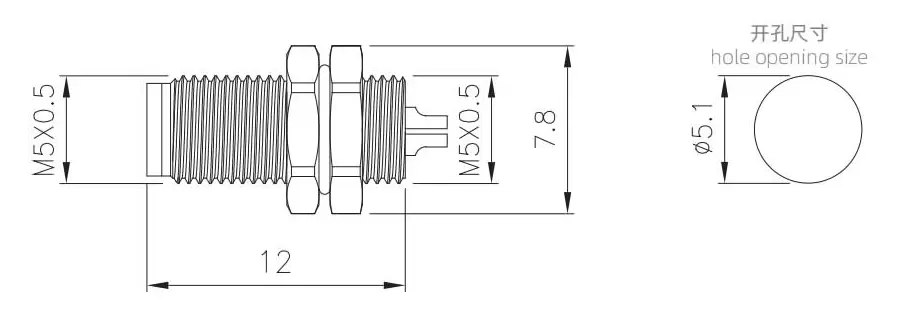

أبعاد
تعريف الأسلاك
| دبابيس | اللون الأساسي للسلك | |
| 3 دبابيس | ||
| 1 | بن | |
| 2 | - | |
| 3 | بو | |
| 4 | بك | |
| دبابيس | اللون الأساسي للسلك | |
| 4 دبابيس | ||
| 1 | بن | |
| 2 | هل | |
| 3 | بو | |
| 4 | بك | |
• تعريف الأسلاك وفقا للمعايير التقليدية، إذا كان ذلك وفقا للاتفاقية أو غيرها، يرجى الاتصال بالمبيعات لدينا.
طلب المنتج
| اسم المنتج | نموذج المنتج محمي | نموذج المنتج-غير محمي | دبابيس | تحميل ثلاثي الابعاد | تحميل ثنائي الأبعاد |
| قابس أنثى مستقيم M5، 3 نوى، XX متر، سلك PVC | M5-S3-MWA-xxPV-S | M5-S3-MWA-xxPV | 3 | ||
| قابس أنثى مستقيم M5، 4 نوى، XX متر، سلك PVC | M5-S4-MWA-xxPV-S | M5-S4-MWA-xxPV | 4 |
• إذا كنت بحاجة إلى اختيار مواد سلكية أخرى، فيرجى استشارة خدمة العملاء
