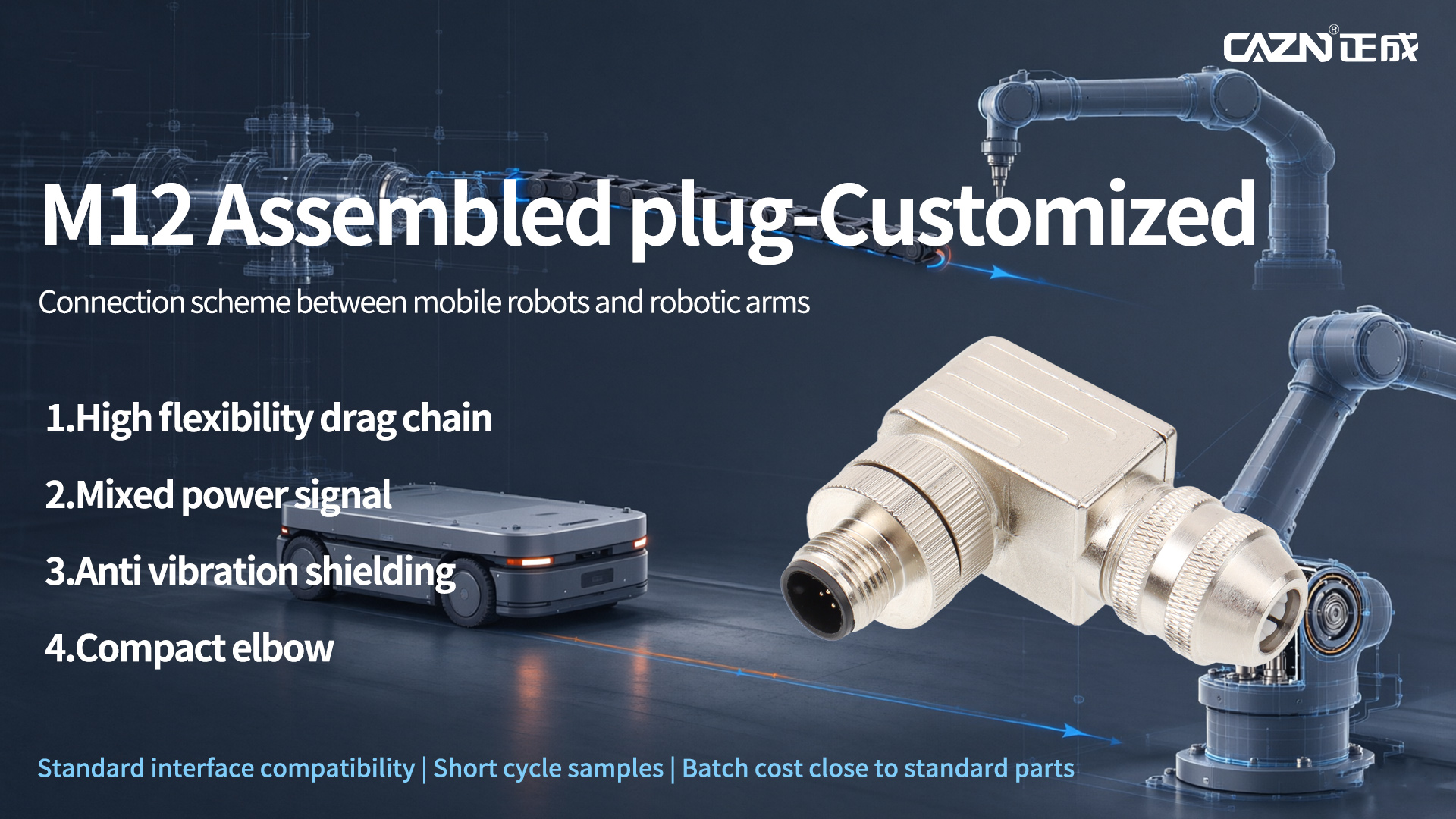

موصلات التجميع الميداني M12 المخصصة لمركبات AGV والروبوتات التعاونية

تعد المركبات الموجهة الآلية (AGVs) والروبوتات التعاونية خفيفة الوزن مكونات أساسية للتصنيع الذكي. تعمل مركبات AGV من خلال حركة مستمرة ومتكررة، مما يُخضع الكابلات الموجودة داخل سلاسل السحب للانحناء المتكرر. وفي الوقت نفسه، غالبًا ما تحتوي وصلات الروبوت التعاونية على مساحة داخلية محدودة للغاية وقد تتطلب موصلًا واحدًا لدمج طاقة المؤازرة وإشارات ردود الفعل الخاصة بجهاز التشفير التفاضلي. قد تواجه موصلات M12 التقليدية المتوفرة في السوق صعوبة في تلبية هذه المتطلبات. قد تكون كابلات PVC القياسية غير مناسبة للتطبيقات المرنة المستمرة، ويمكن أن يساهم التدريع غير الكافي في عدم استقرار الإشارة، وقد تتداخل الموصلات الضخمة ذات القالب الزائد مع التجميع داخل وصلات الروبوت المدمجة.

ولمواجهة هذه التحديات، عقدت شركتان مصنعتان للروبوتات شراكة مع CAZN لتطوير حلول موصلات التجميع الميداني M12 المخصصة والمصممة خصيصًا لتطبيقات كل منهما.

بالنسبة لمشروع AGV للمستودع، قامت CAZN بتطوير موصل تجميع ميداني M12 مخصص بترميز A يتميز بكابل سلسلة سحب PUR عالي المرونة وهيكل محسّن لتخفيف الضغط. تم تصميم الكابل لتحقيق عمر انحناء يصل إلى 1.5 مليون دورة. تساعد وحدة التدريع المضفرة بزاوية 360 درجة على منع التداخل الكهرومغناطيسي من المحركات الموجودة على متن الطائرة والحفاظ على إشارات مستشعر التنقل المستقرة. تدعم الموصلات المستقيمة والزاوية، إلى جانب مقابس اللوحة الأمامية والخلفية، متطلبات التثبيت المختلفة.

من أجل مشروع مشترك لروبوت تعاوني خفيف الوزن، قامت CAZN بتطوير موصل تجميع ميداني M12 مخصص مع تكوين مختلط لدبابيس الطاقة والإشارة. يدمج ترتيب الاتصال المعياري الخاص به طاقة المؤازرة وإشارات ردود الفعل المشفرة من خلال موصل واحد. يعمل التصميم المدمج بزاوية 90 درجة على تقليل أثر التثبيت ويساعد على منع التداخل مع هياكل المفاصل المحيطة. يساعد التدريع المحسن على مقاومة التداخل من محركات الأقراص المؤازرة، بينما تدعم حماية IP67 الاستخدام في بيئات الورش الصناعية النموذجية.

المواصفات الفنية الرئيسية

حل كابلات سلسلة السحب AGV

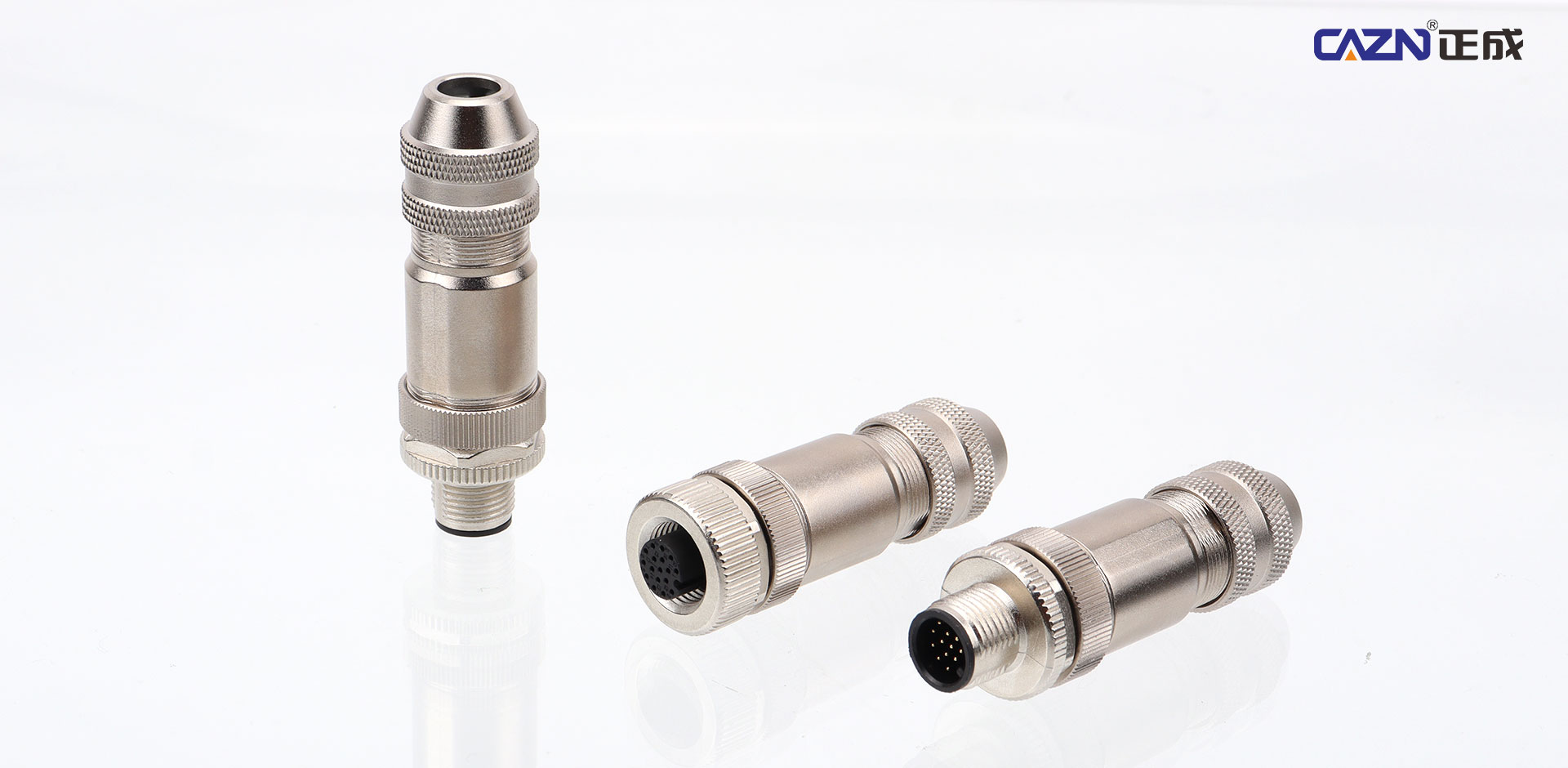

• الموصل: التجميع الميداني M12، المرمز بـ A؛ تتوفر خيارات مستقيمة وزاوية

• تصنيف الحماية: IP67

• مادة الكابل: كابل سلسلة سحب PUR عالي المرونة

• عمر الانحناء: ≥1.5 مليون دورة

• درجة حرارة التشغيل: -40 درجة مئوية إلى +80 درجة مئوية

• التدريع: درع مضفر 360 درجة

• المواصفات الكهربائية المقدرة: 250 فولت / 6 أمبير

موصل هجين مشترك للروبوت التعاوني

• الموصل: مجموعة ميدانية M12 بتكوين مدمج بزاوية 90 درجة واتصالات مدمجة للطاقة والإشارة

• تصنيف الحماية: IP67

• درجة حرارة التشغيل: -40 درجة مئوية إلى +80 درجة مئوية

• التدريع: درع معدني كامل بزاوية 360 درجة

• تصنيف قناة الطاقة: 60 فولت / 4 أمبير

• تصنيف قناة الإشارة التفاضلية: 250 فولت / 4 أمبير

• الشهادات: CE، وRoHS، وUL، وفقًا لتكوين المنتج المطبق

• مهلة العينة: 2-3 أسابيع

التخصيص المعياري من أجل تطوير أسرع

اعتمد كلا المشروعين نهج التجميع المعياري الخاص بـ CAZN مع الاحتفاظ بالواجهة القياسية M12 المترابطة. أدى هذا إلى إلغاء الحاجة إلى مجموعة جديدة تمامًا من القوالب، وتقصير دورة تطوير العينة، وساعد في إبقاء تكاليف الإنتاج الضخم أقرب إلى تكاليف المنتجات القياسية.

لقد دخل حل AGV في إمدادات كبيرة على المدى الطويل لشركة تصنيع معدات المستودعات. نجح الحل المشترك للروبوت التعاوني في اجتياز اختبارات الاهتزاز ودرجات الحرارة العالية والمنخفضة، وتقدم إلى إنتاج كميات صغيرة.

تعمل المعدات الروبوتية في ظل قيود متعددة، بما في ذلك مساحة التثبيت المحدودة، والاهتزاز، وثني الكابلات المتكرر، والتداخل الكهرومغناطيسي. توفر موصلات التجميع الميداني M12 المخصصة من CAZN طريقة مرنة لمعالجة هذه المتطلبات المجمعة من خلال تكوينات معيارية مصممة خصيصًا للروبوتات المتنقلة وأذرع الروبوت التعاونية.

بدءًا من تقييم النموذج الأولي وحتى الإنتاج الضخم، توفر CAZN حلول اتصال صناعية متكاملة مصممة لمساعدة الشركات المصنعة للروبوتات على تحسين توافق التثبيت وموثوقية الإشارة والاستقرار التشغيلي.
